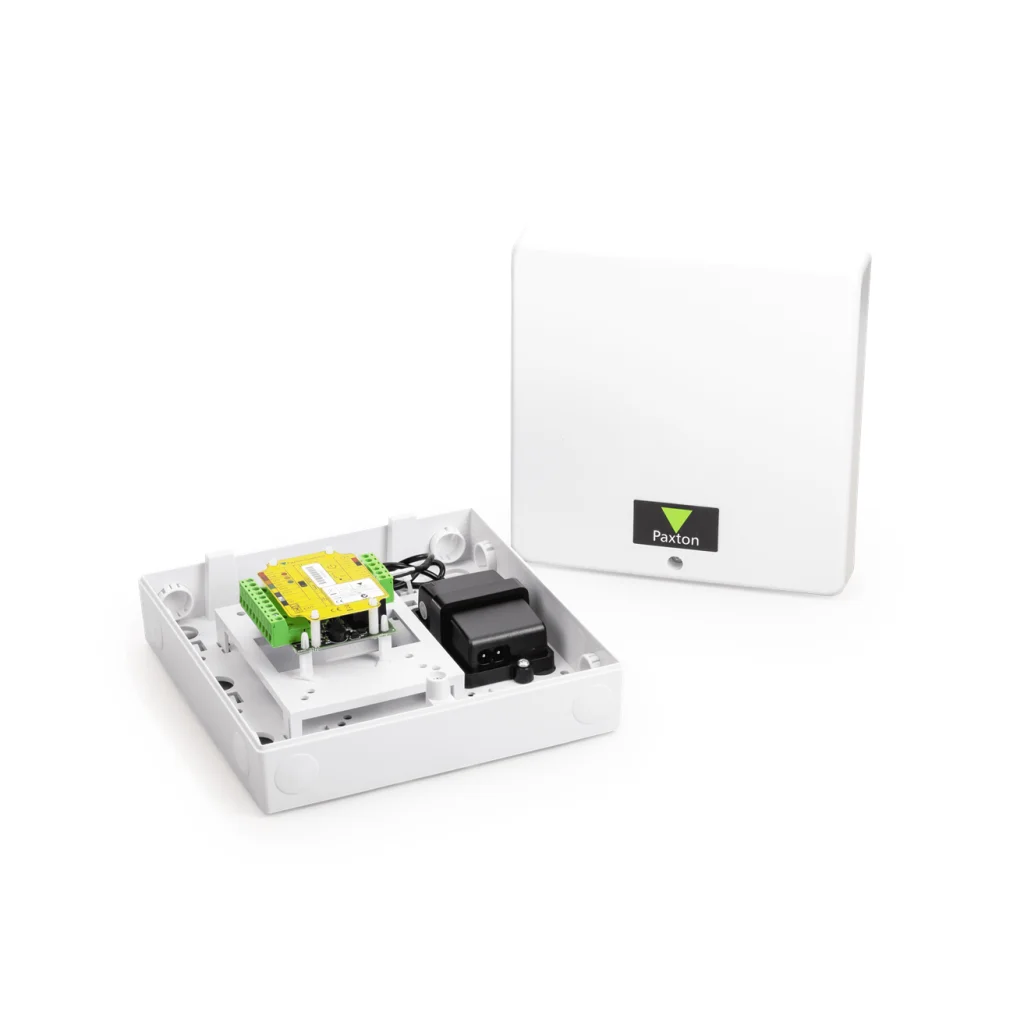

Paxton - Paxton Switch2 ACU mit 1A-Netzteil im KU-Gehäuse

Beschreibung
Frage zum Artikel

Info
Switch2 ist eine Steuerzentrale für eine Tür.
Sie speichert die Zutrittsberechtigungen und steuert den Türöffner oder einen anderen Öffnungsantrieb an. Montiert im gesicherten Bereich des Gebäudes eignet sie sich für sabotagegefährdete Zutrittspunkte. An Switch2 werden PROXIMITY- und CARDLOCK-Leser und TOUCHLOCK-Tastaturen angeschlossen.
Switch2 kann auch an mehreren Türen in einem Objekt montiert werden, wobei alle mit den gleichen Transpondern arbeiten. Mit zwei Lesern oder Tastaturen kann der Ein- und Austritt kontrolliert werden.

Installation
Das Label auf der Switch2-Baugruppe informiert eindeutig über die Belegung der Anschlussklemmen für z.B. Leser, Türöffner etc. Über die potentialfreien Relaiskontakte können nicht nur Türöffner sondern auch andere Öffnungsantriebe angesteuert werden. Bei einem angeschlossenen Türkontakt wird ein potentialbehafteter Alarmausgang bei gewaltsamer Türöffnung angesteuert.

Sind CARDLOCK- oder PROXIMITY-Leser an Switch2 angeschlossen, so reicht einfach die Anwendung der Startkarte aus und alle Karten oder Transponder sind gültig. Switch2-Anlagen mit TOUCHLOCK-Tastaturen werden über einen Programmiercode programmiert.

Bedienung
Die Bedienung von Switch2 ….

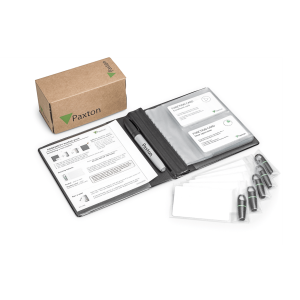

… mit CARDLOCK- und PROXIMITY-Lesern. Nach Installation der Anlage sind alle Transponder der Benutzer gültig. Bei Karten- oder Transpondersets hat jede Karte oder jeder Transponder ihre zugehörige Delete-Karte.
Der Name des Benutzers wird bei Ausgabe der Karte oder des Transponders auf die Delete-Karte geschrieben. Wird eine Karte oder Transponder vermisst, so wird die zugehörige Delete-Karte am Leser angewendet.
Dieser einfache Vorgang macht den Transponder ungültig. Ein anderer Transponder kann dann an den Benutzer ausgegeben werden.

Mit dem Set zusätzlicher Programmierkarten werden weitere Funktionen programmiert, z.B. die Bildung von Zugangsbereichen, was Ihnen ermöglicht, den Zutritt anhand der Transponderfarbe zu regeln.

… mit TOUCHLOCK-Tastaturen. Mit einem gültigen Code/PIN wird Zutritt erlangt. Mit dem Programmiercode wird die Anlage programmiert oder Codes/PINs geändert.

… PROXIMITY KP-Tastaturen. Wählen Sie zwischen ‘Karte plus Code’, ‘Karte plus PIN’ oder ‘Karte oder Code’.

Technische Daten

Komplett mit 1A-Energieversorgung im Kunststoffgehäuse für die Wandmontage
Relaiskontakt für Türöffner o.ä., Schaltleistung: 5 A bei 50 V DC
Türfreigabezeit: 1 bis 60 Sekunden
Türkontakt und Sabotagekontakt anschließbar
Lokaler Alarmgeber anschließbar (bis zu max. 1 A Stromaufnahme)
Betriebsspannung: 230 V AC / 12 V DC
Stromaufnahme: 80 mA
Betriebstemperaturbereich: -20 bis +55 °C
Abmessungen (B x H x T): 200 x 200 x 80 mm

Paxton Switch2 ACU mit 1A-Netzteil im Kunststoffgehäuse
