Wie viele Ajax Melder kann ich anbinden?

Mit der Ajax uartBridge EU lassen sich bis zu 85 kompatible Ajax Funkgeräte anbinden.

Was ist der Unterschied zwischen uartBridge und ocBridge Plus?

Die uartBridge nutzt eine UART-Schnittstelle für detaillierte Informationen und eigene Programmierung, während die ocBridge Plus über Öffner-/Schließer-Kontakte arbeitet.

Kann ich die uartBridge für eigene Entwicklungen nutzen?

Ja, die UART-Schnittstelle bietet Entwicklern vielfältige Möglichkeiten zur Programmierung eigener Lösungen für Smart-Home-Systeme oder Sicherheitsplattformen.

Ajax uartBridge EU

1 beobachten diesen Artikel

Registrieren Sie sich hier um Preise zu sehen

a g

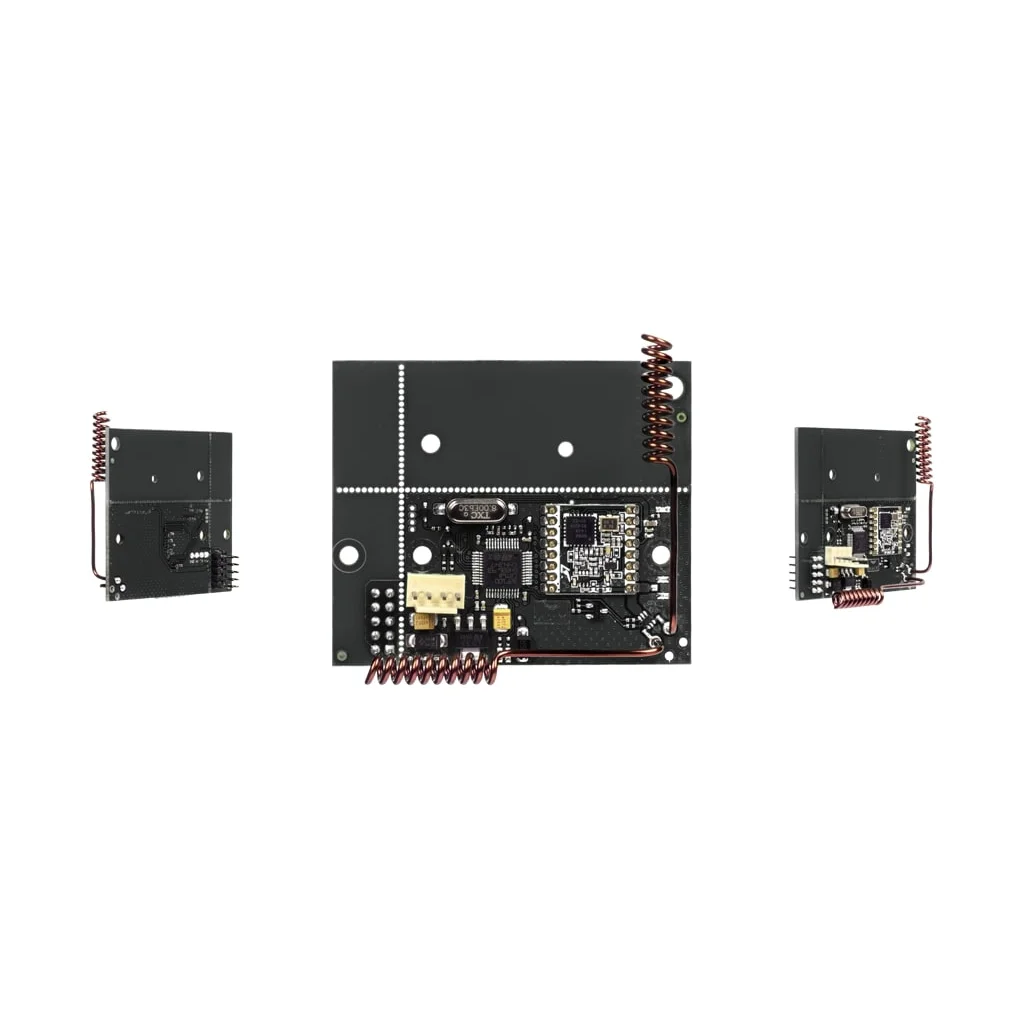

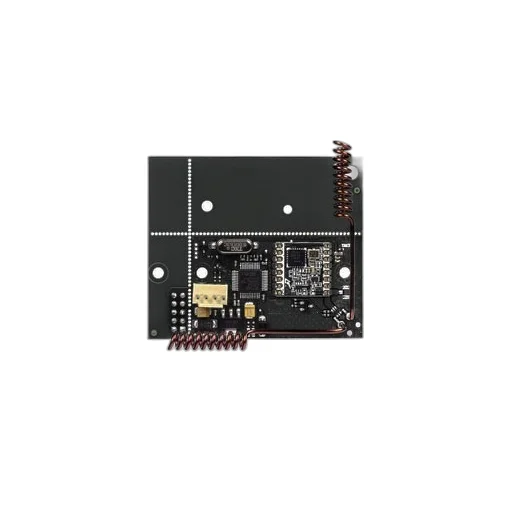

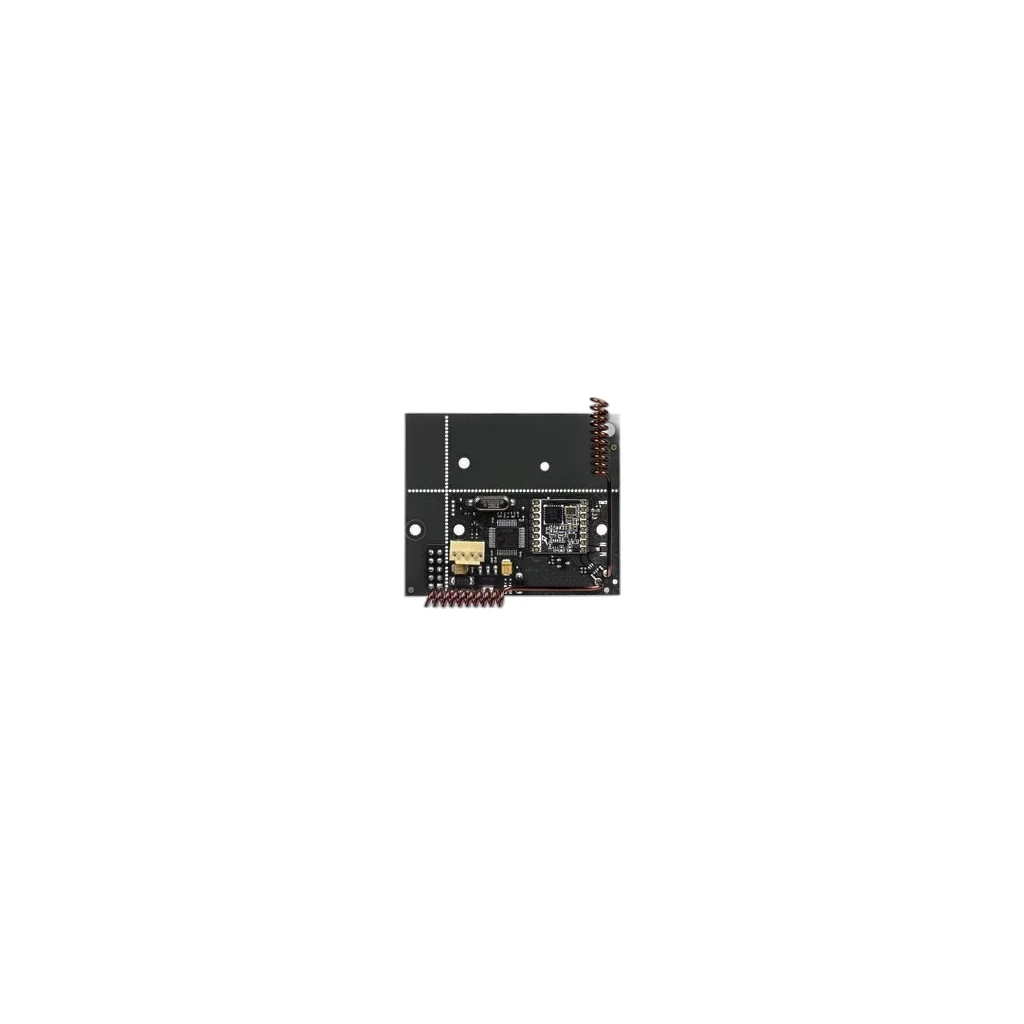

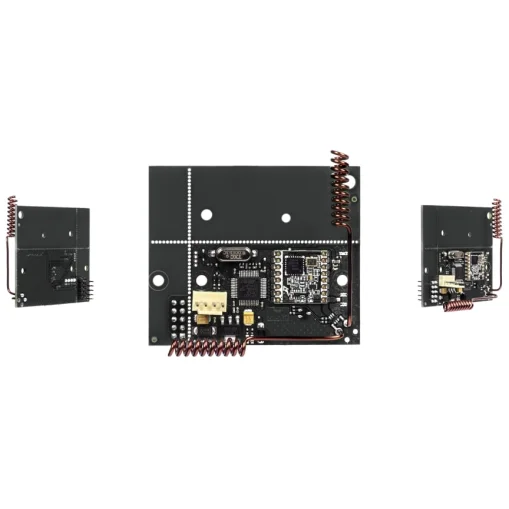

Die Ajax uartBridge EU ist ein kompaktes Empfängermodul (Baseline), das speziell für die Integration von Ajax Funkmeldern in kabelgebundene Sicherheitssysteme und Smart-Home-Lösungen entwickelt wurde. Anders als die ocBridge Plus erfolgt die Anbindung hier über eine UART-Schnittstelle, die detaillierte Informationen über angeschlossene Melder an die Zentraleinheit überträgt. Mit Unterstützung für bis zu 85 Melder, bidirektionaler Kommunikation und Signalstörungserkennung eignet sich die uartBridge ideal für Entwickler und Systemintegratoren, die eigene Lösungen programmieren oder Ajax Komponenten in bestehende Plattformen einbinden möchten.

✓ Für Entwickler & Integratoren: UART-Schnittstelle ermöglicht eigene Programmierung und flexible Anbindung an Smart-Home- oder Sicherheitsplattformen.

✓ Detaillierte Melderinformationen: Überträgt nicht nur Alarme, sondern auch Status, Batterie, Sabotage und weitere Ereignisse – ideal für differenzierte Logik.

✓ Kompakt & einfach zu integrieren: Mit nur 64 × 55 mm und 32 g passt das Modul problemlos in Gehäuse von Zentralen oder Smart-Home-Hubs.

Sofort verfügbar

Bestellen Sie innerhalb der nächsten 1 Tage und 7 Stunden und 4 Minuten und Sie erhalten die Lieferung zwischen dem 20.1. und 21.1.

Ajax uartBridge EU

Registrieren Sie sich hier um Preise zu sehen

Beschreibung
PDF (1)

Kurzfakten für Entwickler & Systemintegratoren:

Funktion

Funkempfänger / UART-Bridge

Ajax Funk → UART-Schnittstelle

Kapazität

Bis 85 Melder

Detaillierte Melderinformationen

Funk & Reaktion

868,0–868,6 MHz • 0,15 s

Hohe Funkreichweite

Versorgung & Schnittstelle

5 V DC • UART

Innenmontage • 64 × 55 × 13 mm

Einsatzbereich: Integration von Ajax Funkmeldern in kabelgebundene Sicherheitssysteme, Smart-Home-Plattformen oder eigene Entwicklungen über UART.

Ajax uartBridge EU: Die UART-Schnittstelle für Ajax Funkmelder

Die Ajax uartBridge EU ist ein Empfängermodul, das speziell für die Integration von Ajax Funkmeldern in kabelgebundene Sicherheitssysteme und Smart-Home-Lösungen entwickelt wurde. Im Gegensatz zur ocBridge Plus, die über Öffner-/Schließer-Kontakte arbeitet, nutzt die uartBridge eine UART-Schnittstelle, um detaillierte Informationen über angeschlossene Melder an die Zentraleinheit zu übertragen. Das macht sie zur idealen Wahl für Entwickler, Systemintegratoren und Hersteller, die eigene Lösungen programmieren oder Ajax Komponenten in bestehende Plattformen einbinden möchten.

Vorteile für Entwickler & Integratoren

UART-Schnittstelle: Ermöglicht eigene Programmierung und flexible Anbindung an Smart-Home- oder Sicherheitsplattformen.
Detaillierte Informationen: Überträgt nicht nur Alarme, sondern auch Status, Batterie, Sabotage und weitere Ereignisse.
Scharfschaltung/Unscharfschaltung: Unterstützt bidirektionale Kommunikation zur Steuerung der Melder.
Authentifizierung: Schutz vor Fälschung und Manipulation durch verschlüsselte Kommunikationskanäle.

Funktionsprinzip: Ajax Funk trifft auf UART-Logik

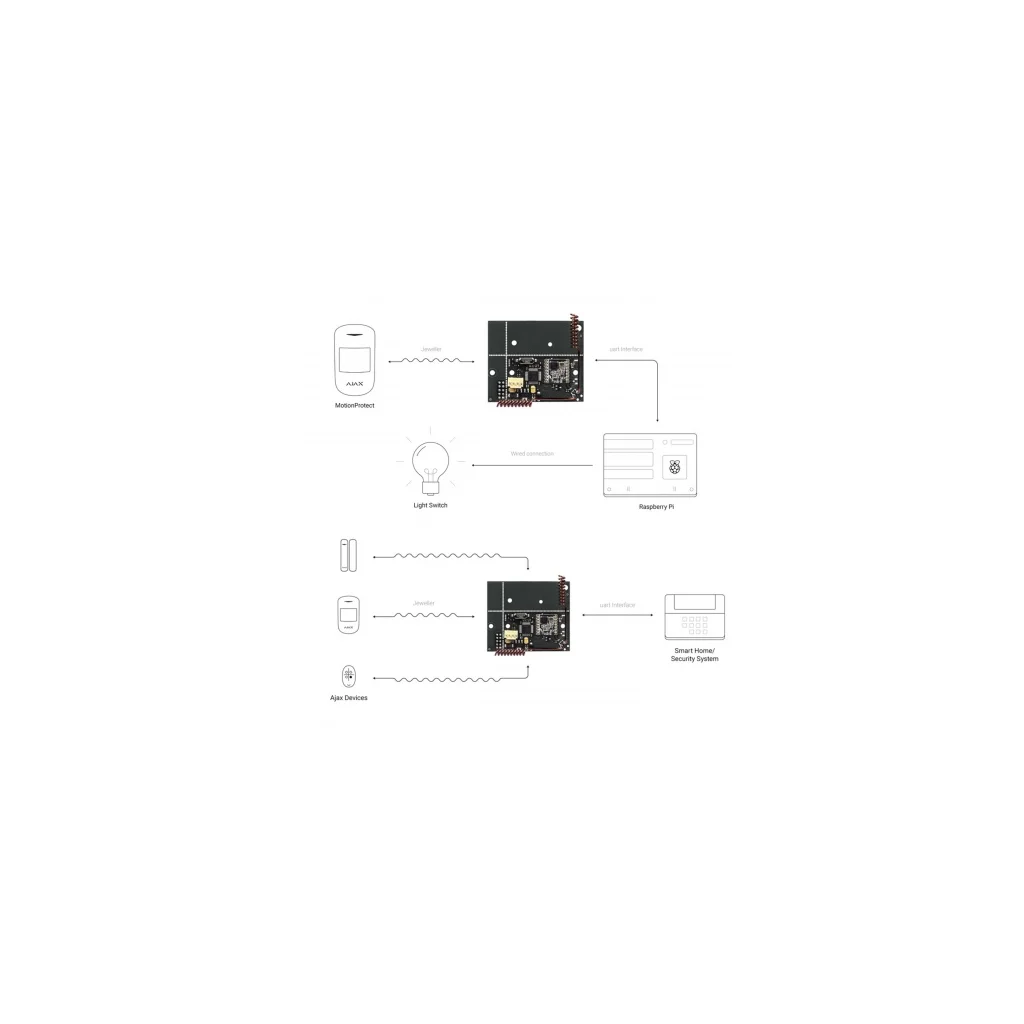

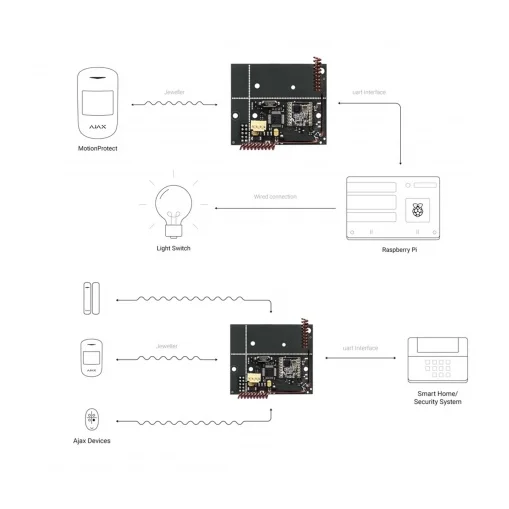

Wenn ein angeschlossener Ajax Melder aktiviert wird, sendet die uartBridge die Informationen über die UART-Schnittstelle an die Zentraleinheit, wodurch ein Alarm ausgelöst oder eine Aktion in der Smart-Home-Logik gestartet werden kann. Die Übertragung erfolgt in 0,15 Sekunden, und dank bidirektionaler Kommunikation können auch Befehle zur Scharfschaltung oder Unscharfschaltung an die Melder gesendet werden. Das ermöglicht die Implementierung eigener Lösungen für Smart-Home-Systeme oder die Integration in bestehende Sicherheitsplattformen.

Kompakte Bauform für einfache Integration

Mit Abmessungen von nur 64 × 55 × 13 mm und einem Gewicht von 32 g lässt sich die uartBridge problemlos im Gehäuse von drahtgebundenen Zentraleinheiten oder Smart-Home-Hubs installieren. Die Stromversorgung erfolgt über 5 V DC, und die UART-Schnittstelle bietet Entwicklern vielfältige Möglichkeiten zur Programmierung eigener Ideen.

Planungs- & Installationshinweis:
• Stromversorgung: 5 V DC (Innenmontage).
• Schnittstelle: UART – für Entwickler und Systemintegratoren.
• Max. Anzahl Melder: 85 kompatible Ajax Funkgeräte.
• Installation: Im Gehäuse von drahtgebundenen Zentraleinheiten oder Smart-Home-Hubs.
• Melderkompatibilität beachten (siehe Liste unterstützter Ajax Geräte).

Technische Daten

Artikeltyp: Empfängermodul / Funkempfänger
Linie: Baseline
Einstufung: Signalempfänger des drahtlosen Melders
Gerätetyp: kabellos
Kompatibilität (System): Kabelgebundene Sicherheitssysteme und Smart-Home-Systeme
Funkfrequenz: 868,0–868,6 MHz
Funkreichweite: hoch (projektabhängig)
Bidirektionale Kommunikation: ja
Signalstörungserkennung: ja
Authentifizierung: ja (Schutz vor Fälschung)
Verschlüsselung: ja (Kommunikationskanäle)
Alarmsignal‑Übermittlungszeit: 0,15 Sekunden
Max. Anzahl Melder: 85

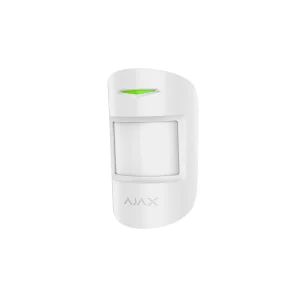

Unterstützte Geräte: MotionProtect, MotionProtect Plus, CombiProtect, DoorProtect, FireProtect, FireProtect Plus, LeaksProtect, SpaceControl, GlassProtect
Schnittstelle: UART
Installationsmethode: Innenräume
Stromversorgung: 5 V DC
Betriebstemperatur: -10 °C bis +40 °C
Betriebsfeuchtigkeit: bis zu 90%
Abmessungen: 64 × 55 × 13 mm
Gewicht: 32 g
Sabotageschutz: ja
Zertifizierung: CE
Garantie: Austausch und Reparatur innerhalb von 24 Monaten nach Kaufdatum

Häufige Fragen (FAQ)

Wofür wird die uartBridge eingesetzt?: Zur Anbindung kompatibler Ajax Funkmelder an kabelgebundene Sicherheitssysteme und Smart-Home-Lösungen über eine UART-Schnittstelle.
Wie viele Ajax Melder kann ich anbinden?: Bis zu 85 kompatible Ajax Funkgeräte.
Was ist der Unterschied zwischen uartBridge und ocBridge Plus?: Die uartBridge nutzt eine UART-Schnittstelle für detaillierte Informationen und eigene Programmierung, während die ocBridge Plus über Öffner-/Schließer-Kontakte arbeitet.
Kann ich die uartBridge für eigene Entwicklungen nutzen?: Ja, die UART-Schnittstelle bietet Entwicklern vielfältige Möglichkeiten zur Programmierung eigener Lösungen für Smart-Home-Systeme oder Sicherheitsplattformen.
Unterstützt die uartBridge Scharfschaltung und Unscharfschaltung?: Ja, dank bidirektionaler Kommunikation können Befehle zur Scharfschaltung oder Unscharfschaltung an die Melder gesendet werden.

Zuverlässigkeit & Integration

UART-Schnittstelle: Flexible Anbindung für Entwickler und Systemintegratoren.
Detaillierte Informationen: Überträgt Status, Batterie, Sabotage und weitere Ereignisse.
Authentifizierung & Verschlüsselung: Schutz vor Fälschung und Manipulation.
Kompakte Bauform: Einfache Integration in Gehäuse von Zentralen oder Smart-Home-Hubs.

Leitstellen‑ & Schnittstellen‑Kompass

Welche Ajax Bridge für welche Leitstellen‑ oder Systemanbindung?

SERIAL Ajax uartBridge

Zweck: Übergibt Ajax‑Ereignisse per serieller Schnittstelle an externe Systeme.

Typische Nutzung:
• Leitstellen‑Server
• Gebäudeleittechnik (BMS)
• Individuelle Software‑Integrationen

I/O Ajax ocBridge

Zweck: Übergibt Ajax‑Ereignisse über physische Ein‑ und Ausgänge.

Typische Nutzung:
• Anschluss an bestehende Alarmzentralen
• Relais‑ & I/O‑basierte Systeme
• Retrofit klassischer Anlagen

VHF Ajax vhfBridge

Zweck: Anbindung von UKW‑/VHF‑Sendern zur Alarmübertragung.

Typische Nutzung:
• BOS‑nahe Leitstellen
• Funkbasierte Alarmwege
• Redundante Alarmübertragung

Planungshinweis:
• uartBridge → Software‑ & Server‑Integration
• ocBridge → Klassische IO‑ & Zentralen‑Anbindung
• vhfBridge → Funk‑Alarmübertragung (VHF / UKW)
