Wie viele kabelgebundene Melder kann ich mit dem Ajax Transmitter EU integrieren?

Der Ajax Transmitter EU ist für die Integration von einem kabelgebundenen Melder bzw. einer Melderlinie ausgelegt.

Kann der Transmitter den angeschlossenen Melder mit Strom versorgen?

Ja, es steht ein 3,3-V-Versorgungsausgang zur Verfügung. Bitte prüfen Sie, ob Spannung und Strombedarf des Melders dazu passen.

Mit welchen Ajax Zentralen ist der Transmitter kompatibel?

Der Transmitter funktioniert ausschließlich mit Ajax Hubs und Ajax Funk-Repeatern.

Ajax Transmitter EU

1 beobachten diesen Artikel

Registrieren Sie sich hier um Preise zu sehen

a g

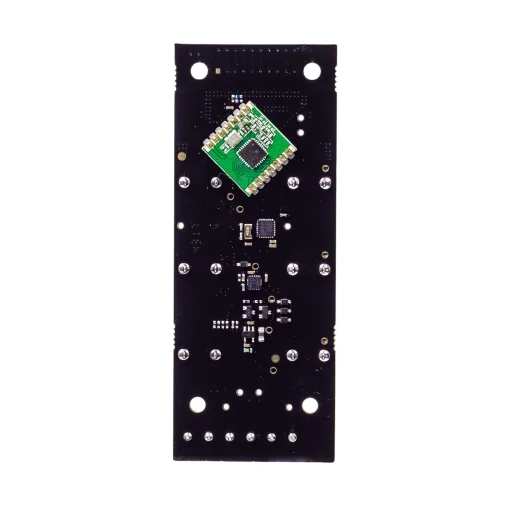

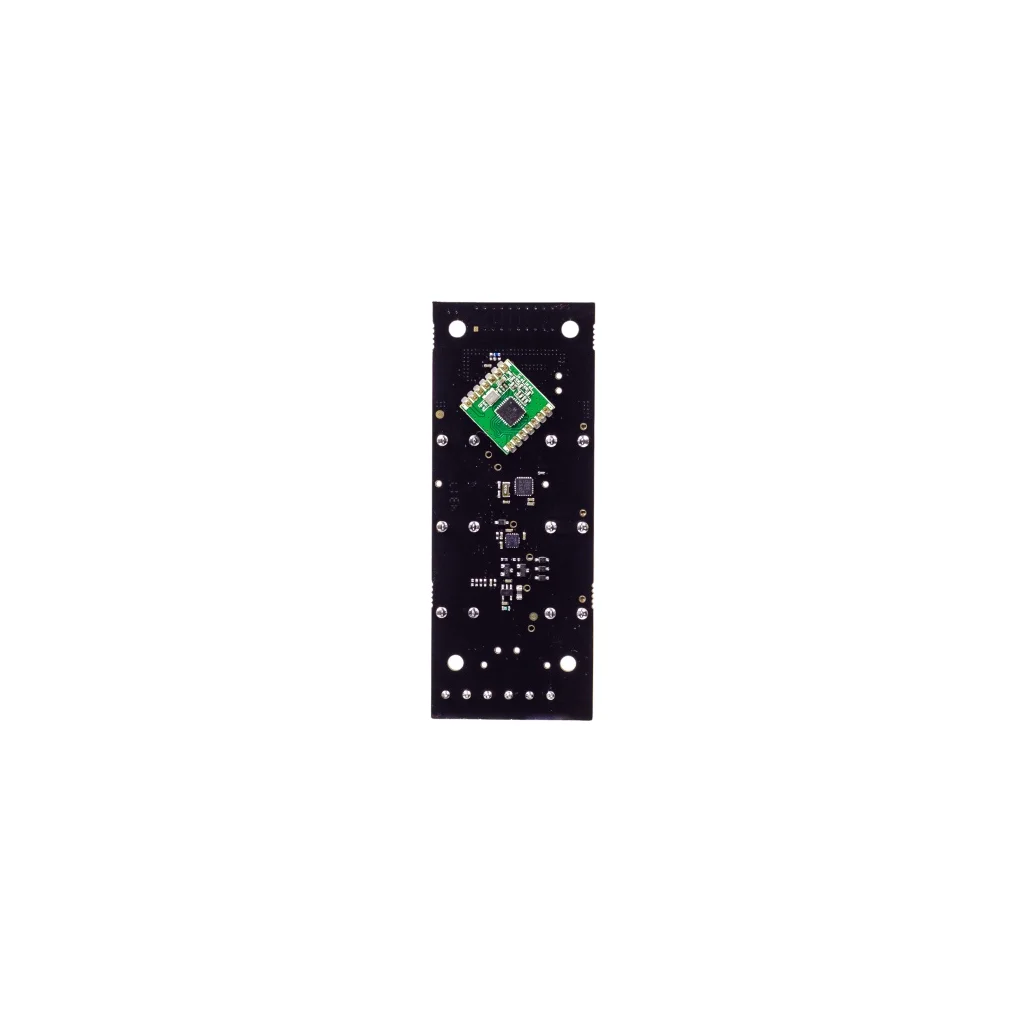

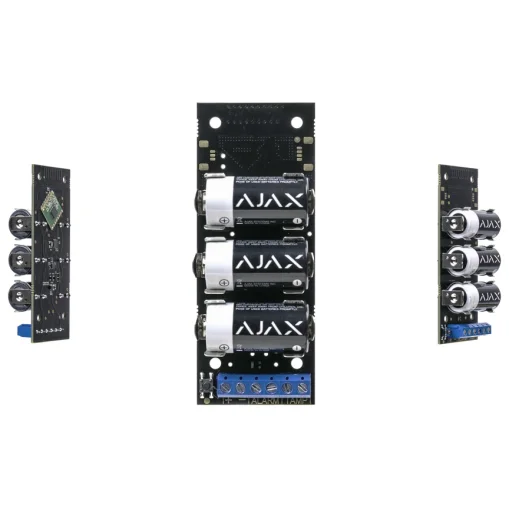

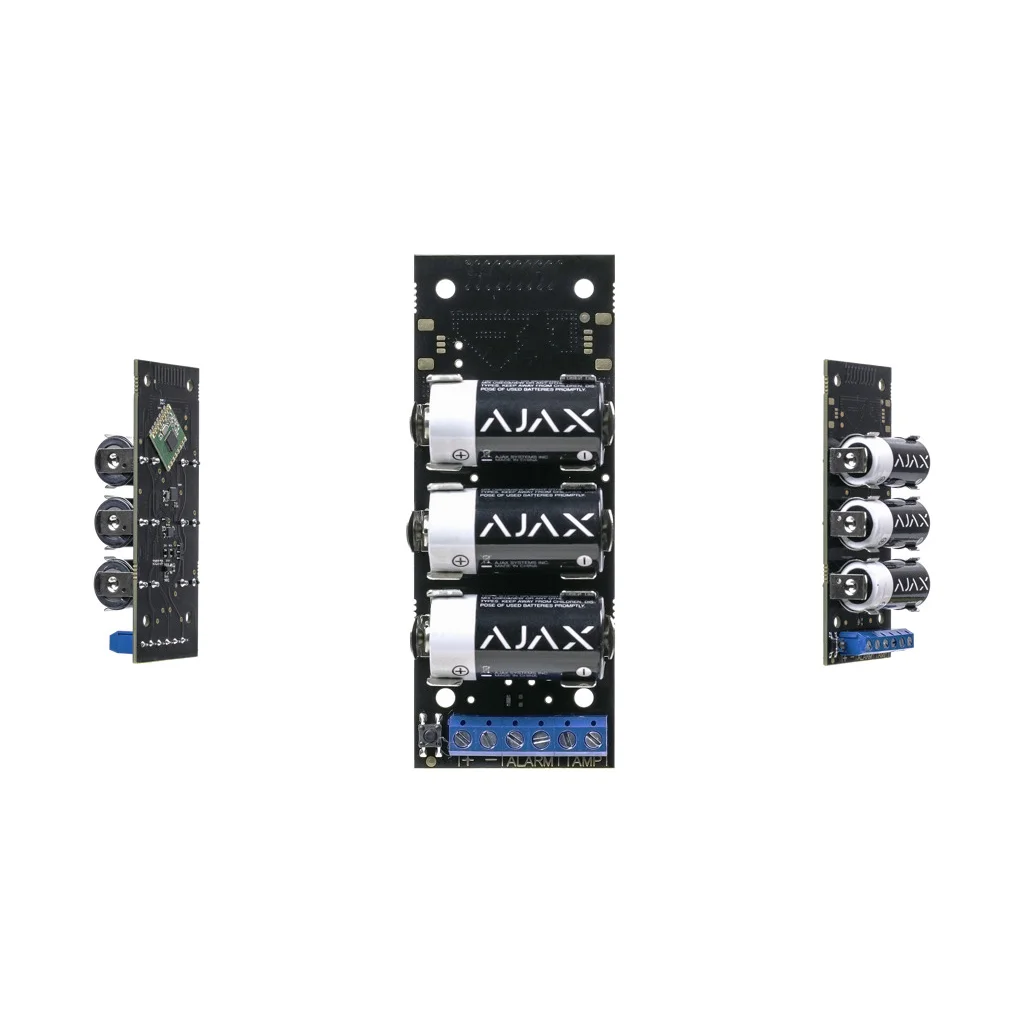

Der Ajax Transmitter EU (Baseline) ist ein kompaktes Funk‑Integrationsmodul, mit dem sich 1 kabelgebundener Melder (Drittanbieter) in das Ajax Sicherheitssystem einbinden lässt. Der Transmitter übernimmt das Eingangssignal des Melders, sendet Alarme in nur 0,15 s an den Hub und kann den angeschlossenen Sensor zusätzlich mit 3,3 V versorgen. Dank Signalstörungserkennung, bidirektionaler Kommunikation und integriertem Beschleunigungsmesser eignet er sich besonders für Nachrüstungen, Sonderlösungen und die Einbindung vorhandener Feldtechnik – innen wie außen.

✓ Bestandsmelder weiter nutzen: Binden Sie vorhandene kabelgebundene Drittanbieter‑Melder in Ajax ein – ohne komplette Systemumstellung.

✓ Schnelle Alarmweiterleitung: Überträgt Ereignisse in 0,15 s und bietet hohe Funkreichweite (bis 1.600 m Sichtlinie) für flexible Platzierung.

✓ Mehr Sicherheit am Montageort: Beschleunigungsmesser (Entwendungsschutz), Sabotageüberwachung und Signalstörungserkennung für robuste Nachrüstprojekte.

Lagerbestand

Sofort verfügbar

Bestellen Sie innerhalb der nächsten 22 Stunden und 9 Minuten und Sie erhalten die Lieferung zwischen dem 15.1. und 16.1.

Ajax Transmitter EU

Registrieren Sie sich hier um Preise zu sehen

Beschreibung
PDF (2)

Kurzfakten für Planung & Nachrüstung:

Funktion

Funk‑Modul für 1 Melder

1 Eingang • 3,3‑V‑Versorgungsausgang

Funk & Reaktion

868,0–868,6 MHz • 0,15 s

Reichweite bis 1.600 m (Sichtlinie)

Versorgung

3× CR123A (3 V)

Batterielebensdauer ca. 5 Jahre

Kompatibilität

Nur Ajax Hubs & Repeater

Baseline • Ajax Funk‑Repeater

Einsatz: Innen- und Außenbereich (projektabhängig). Ideal zur Integration einzelner Sondermelder oder vorhandener Peripherie in Ajax.

Ajax Transmitter EU: Kabelmelder ins Ajax System integrieren – flexibel und schnell

Mit dem Ajax Transmitter EU integrieren Sie kabelgebundene Melder von Drittanbietern in ein Ajax‑Funksystem. Das Modul nimmt das Signal über einen drahtgebundenen Eingang entgegen und überträgt Ereignisse in 0,15 Sekunden an den Hub. Das ist besonders praktisch, wenn ein spezieller Melder im Ajax Portfolio nicht verfügbar ist oder eine Bestandskomponente weiter genutzt werden soll.

Typische Szenarien in der Praxis

Nachrüstung einzelner Sondermelder: z. B. spezielle Kontakte/Technikmelder, die kabelgebunden vorliegen.
Modernisierung ohne Kompletttausch: Vorhandenen Melder weiter nutzen, Ajax übernimmt Alarmierung & Protokollierung.

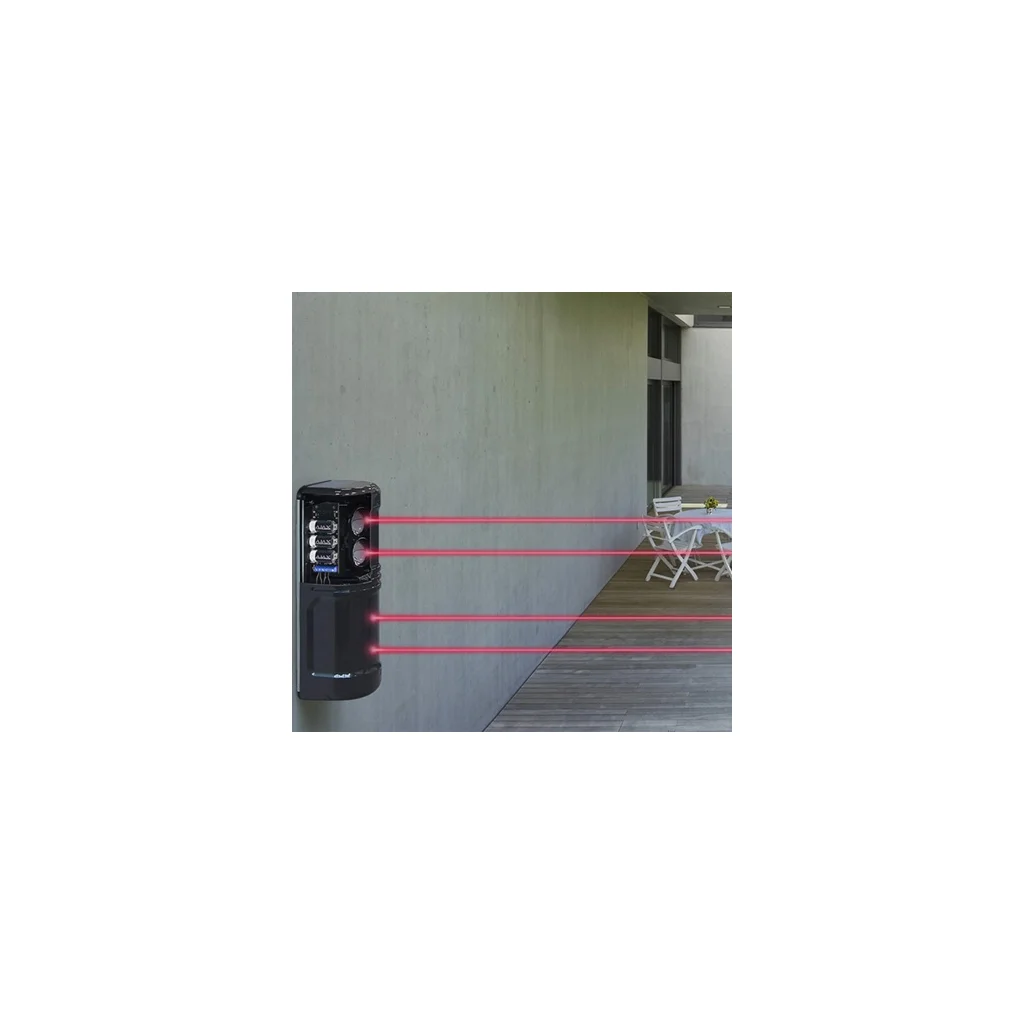

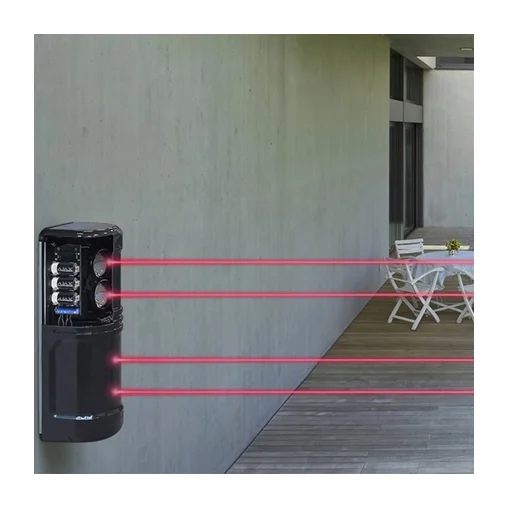

Außennahe Installationen: Batteriebetrieb ermöglicht Montage ohne Netzteil – ideal, wenn keine Versorgung vor Ort verfügbar ist.

Alarmtypen frei definieren – passend zur Leitstelle/Objektlogik

Der Transmitter erlaubt die Zuordnung des angeschlossenen Melders zu verschiedenen einstellbaren Alarmarten: Einbruch, Feuer, medizinische Hilfe, Panik oder Gasalarm. So lässt sich die Signalisierung an Projektvorgaben, Eskalationsketten und Leitstellenprozesse anpassen.

Schutz gegen Manipulation: Beschleunigungsmesser & Störungserkennung

Für erhöhte Betriebssicherheit ist der Ajax Transmitter mit einem Beschleunigungsmesser ausgestattet, der auf Bewegung/Entwendung reagieren kann. Zusätzlich unterstützt das Modul Signalstörungserkennung sowie bidirektionale Kommunikation für stabile Statusmeldungen und Systemdiagnose.

Planungs- & Installationshinweis:
• Kompatibel nur mit Ajax Hubs und Ajax Funk‑Repeatern (keine Drittzentralen).
• Stromversorgung: 3× CR123A (3 V). Batterielaufzeit typ. ca. 5 Jahre (abhängig von Nutzung/Abtastperiode).
• Der angeschlossene Melder kann über den 3,3‑V‑Ausgang versorgt werden (Projektanforderungen prüfen).
• Abtastperiode: 12–300 s – je nach gewünschter Reaktions-/Batterieoptimierung.

Technische Daten

Artikeltyp: Funk‑Modul
Linie: Baseline
Gerätetyp: kabellos
Max. Anzahl Melder: 1
Alarmeingang: 1
Stromversorgungsausgang: 3,3 V
Einstellbare Alarme: Einbruch, Feuer, medizinische Hilfe, Panikknopf, Gasalarm
Frequenzbereich: 868,0–868,6 MHz
Funkreichweite: bis 1.600 m (Sichtlinie)
Funkverschlüsselung: Blockverschlüsselung
Bidirektionale Kommunikation: ja
Signalstörungserkennung: ja
Alarmsignal‑Übermittlungszeit: 0,15 Sekunden
Abtastperiode: 12–300 Sekunden
Stromversorgung (Batterie): 3 V / 3× CR123A
Batterielebensdauer: ca. 5 Jahre
Sabotageschutz: ja
Temperatursensor: ja
Installationsmethode: Innenräume, Außenbereich (projektabhängig)
Betriebstemperatur: -25 °C bis +50 °C
Betriebsfeuchtigkeit: bis 75%
Abmessungen: 100 × 39 × 22 mm
Gewicht: 74 g
Farbe: Schwarz
Kompatibilität: Funktioniert nur mit Ajax Hubs und Funk‑Repeatern
Lebensdauer: ca. 10 Jahre

Häufige Fragen (FAQ)

Wie viele kabelgebundene Melder kann ich mit dem Ajax Transmitter EU integrieren?: Der Transmitter ist für die Integration von einem kabelgebundenen Melder bzw. einer Melderlinie ausgelegt.
Kann der Transmitter den angeschlossenen Melder mit Strom versorgen?: Ja, es steht ein 3,3‑V‑Versorgungsausgang zur Verfügung. Bitte prüfen Sie, ob Spannung und Strombedarf des Melders dazu passen.
Mit welchen Ajax Zentralen ist der Transmitter kompatibel?: Der Transmitter funktioniert ausschließlich mit Ajax Hubs und Ajax Funk‑Repeatern.
Welche Alarmarten kann ich konfigurieren?: Einbruch, Feuer, medizinische Hilfe, Panikknopf und Gasalarm.
Ist das Modul für Außenmontage geeignet?: Es ist für Innenräume und außennahe Installationen vorgesehen. Für echte Außenmontage sind Gehäuse/Schutzmaßnahmen entsprechend der Umgebungsbedingungen einzuplanen.

Zuverlässigkeit & Integration

Brücke für Einzel‑Sonderlösungen: Drittmelder in Ajax integrieren, ohne das System zu „verbiegen“.
Hohe Funkleistung: Bis 1.600 m Reichweite (Sichtlinie) für flexible Montage.
Manipulationsschutz: Beschleunigungsmesser + Sabotageüberwachung für erhöhte Sicherheit am Montageort.
Batteriebetrieb: Ideal, wenn am Melderstandort keine Netzversorgung vorhanden ist.

Integrations-Kompass: Welches Modul benötigen Sie?

Die vier Profi-Module von Ajax im schnellen Funktions-Check:

230V WallSwitch

Zweck: Schalten von Hochspannung (Licht, Steckdosen, Boiler).
Besonderheit: Integrierter Stromzähler zur Verbrauchskontrolle.

12/24V Relay

Zweck: Potentialfreies Schalten von Niederspannung (Tore, Türöffner).
Besonderheit: "Trockener Kontakt" – trennt Steuerkreis und Lastkreis.

INPUT Transmitter

Zweck: Macht einen kabelgebundenen Melder (z.B. Gas, Wasser) funkfähig.
Besonderheit: Passt oft direkt in das Gehäuse des Drittmelders.

MULTI MultiTransmitter

Zweck: Modernisierung alter Alarmanlagen (bis zu 18 Zonen).
Besonderheit: Bindet ganze Bestandsverkabelungen in das Ajax System ein.

Tipp: Nutzen Sie das Relay für Zutrittskontrolle (z.B. BURG-WÄCHTER) und den WallSwitch für Energiemanagement.

Produkteigenschaft	Wert
Hersteller:	AJAX Systems
Kategorie:	Ajax Jeweller (Funk)
Artikelnummer:	38184.18.NC1
GTIN:	4823114015489
Funksignal‍:	Bis zu 1600 m (ohne Hindernisse)
Außenmaße‍:	100 x 39 x 22 mm
Frequenzbereich‍:	868.0 - 868.6 MHz, bzw. 868.7 - 869.2 MHz
Spitzenleistung des Funksignals‍:	Bis zu 20 mW
Modulation‍:	GFSK
Speisung‍:	3 Batterien CR123A, 3 V
Arbeitstemperaturbereich‍:	-25 °C bis +50 °C
Arbeitsfeuchtigkeit‍:	Bis zu 80%
Gewicht‍:	74 g
Ping zum Empfänger‍:	12 - 300 s (36 s standardmäßig)
Schutz gegen Entfernung‍:	Beschleunigungsmesser
Anschlußart des Sensors‍:	Klemmen, Alarm und Sabotagekontakt (Öffner/Schließer)
Bearbeitungsmodus der Alarmsignale des Sensors‍:	Impulsartig oder bistabil
Möglichkeit der Stromversorgung des angeschlossenen Sensors‍:	Ja, 3,3 V
