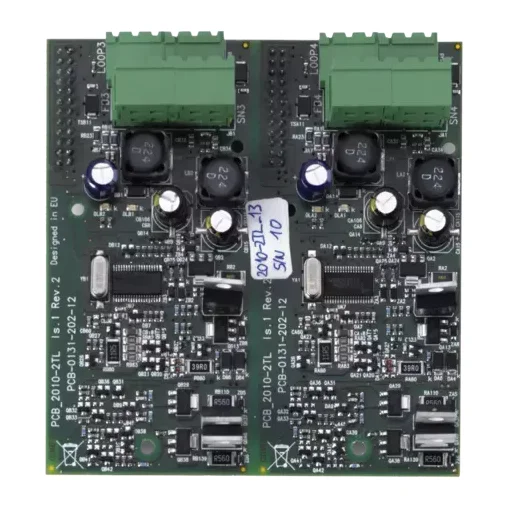

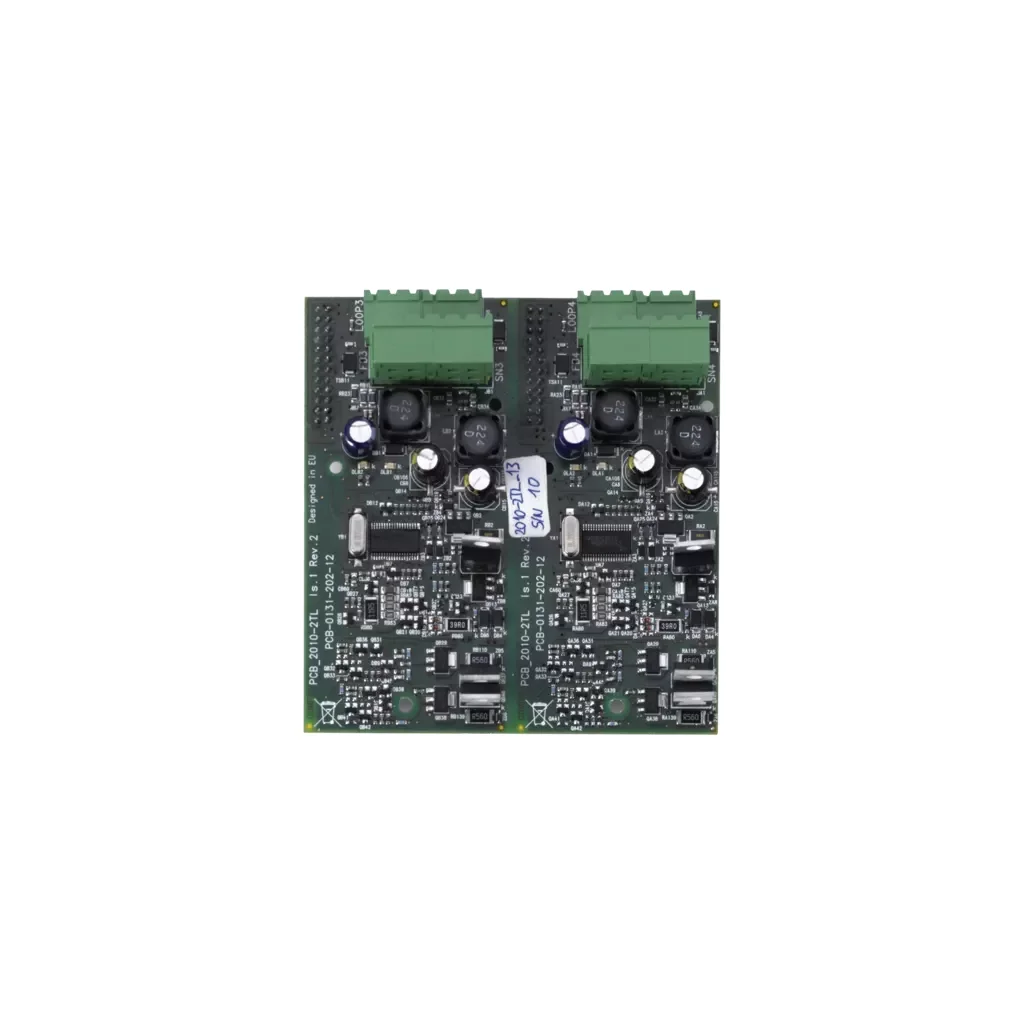

Addressable Fire Panel Accessory, Loop Expansion Board, 2 Loop
Das Loop Expansion Board mit steckbaren Anschlüssen erweitert Ihr 2-Loop-Adressierbares Brandmeldesystem um 2 zusätzliche Loops, wodurch die Anzahl der unterstützten Geräte verdoppelt und 128 zusätzliche Zonen programmiert werden können. Zusätzlich zu den 2 zusätzlichen Loops bietet das Board 4 überwachte Signalgeber-/Brandmeldungs-Ausgänge, die auch als frei programmierbare Ausgänge genutzt werden können.
Funktionalität und Anwendung
Das Loop Expansion Board ermöglicht größere Einzelpaneel-Anwendungen. Anstatt zwei 2-Loop-Panels zu verwenden, benötigen Sie nur ein Panel, um alle Loop-Verkabelungen an einem Ort zu konzentrieren, ohne ein Firenet-Netzwerk verwenden zu müssen. Wenn Sie ein bestehendes System erweitern müssen, brauchen Sie kein weiteres Panel hinzufügen. Sie müssen nur das Loop Expansion Board hinzufügen, was Ihr System flexibler und einfacher zu erweitern macht.
Montage
Das Board kann direkt an der Vorderseite der Hauptplatine des Panels auf dem leicht zu entfernenden Chassis eingesteckt werden. Es sind keine zusätzlichen Verkabelungen erforderlich.
Technische Merkmale
- 2 Hochleistungs-Loops, erweiterbar mit je 500 mA pro Loop
- Loop-Power-PAK zur Erhöhung der Loop-Leistung von 500 mA auf 800 mA
- Erweitert um bis zu 128 Zonen
- 4 programmierbare Ausgänge
- Steckbare Anschlüsse
- Steckbar direkt an der Vorderseite der Hauptplatine und des Chassis
Technische Spezifikationen
- Maximale Systemkapazität (Gerätezählung): Bis zu 256
- Maximale Loop-Kapazität: 2
- Empfohlene Kabelspezifikation: 2-Kern 1.5 mm² verdrilltes Paar, Länge: 56 Ohm / 1 µF max. 2 km
- Maximale Zonen-Kapazität: Bis zu 256
- Ausgangstyp und -leistung: Loops: 2, 250 mA / 29 VDC (29 bis 36 VDC)
- Programmierbar: 4, 700 mA / 19.5 bis 28 VDC (24 VDC nominal), überwacht
- Terminierung: 15 kOhm
- Formfaktor: Groß
- Abmessungen: 127 x 55 x 152 mm (B x H x T)
- Nettogewicht: 120 g
- Versandgewicht: 192 g
- Montagetyp: Aufputz
Hersteller: | ![]() |
Kategorie: | Brand |
Artikelnummer: | 2X-A-LB |
