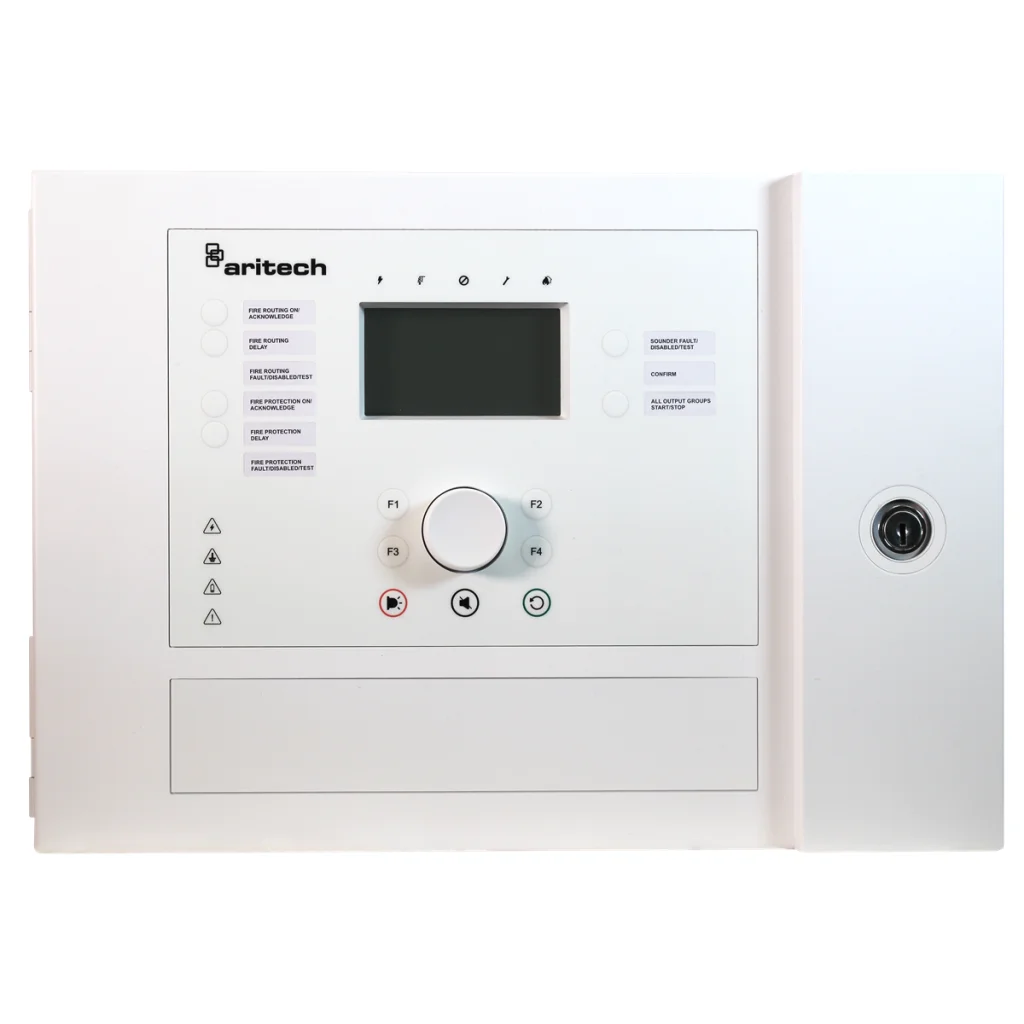

2X-AF2-FB-S Addressable Fire Panel mit Feuerwehrsteuerungen

Das 2X-AF2-FB-S Brandmeldepanel der neuen 2X-A Serie bringt die Geschwindigkeit und Funktionalität intelligenter Verarbeitung in kleine bis mittelgroße adressierbare Anwendungen. Basierend auf der Erfahrung der 2X-Serie und vollständig rückwärtskompatibel, bietet das neue 2X-A ein attraktives, modernes Design, das zu jeder Einrichtung passt. Mit verbesserter Robustheit, gefertigt aus Metall und speziellen Kunststoffen sowie einfach entfernbarer Elektronik, kann es in jeder Farbe lackiert werden. Die Hauptsteuerungen sind über ein verbessertes und robustes Jog-Dial leicht zu finden.

Funktionalität und Anwendung

Das Panel wird in der Landessprache geliefert und verfügt über eine Benutzeroberfläche mit Steuerungen für Feuerwehr und Brandschutz. Es unterstützt 2 Loops mit bis zu 256 Geräten in 512 Zonen und bietet standardmäßig 4 überwachte Ausgänge für Signalgeber/Brandmeldungen, die auch als frei programmierbare Ausgänge genutzt werden können. Zusätzlich gibt es 2 konventionelle Relaisausgänge und 2 überwachte Ausgänge, die für allgemeine Brand- und Störungsbedingungen sowie 2 benutzerkonfigurierbare Eingänge zur Überwachung und Steuerung vorgesehen sind.

Optionen

Das Panel unterstützt eine Netzwerkkarte zur Erstellung eines Netzwerks von maximal 64 Knoten / 256 Loops von Brandmeldepanels und Repeater-Panels. Bei Bedarf können separate Zonenanzeigen mit einer 20 oder 40 Zonen Brand-/Störungs-LED-Anzeigetafel im Panel oder Repeater montiert werden.

Technische Merkmale

• 2 Hochleistungs-Loops mit je 500 mA und Steuerungen für Feuerwehr und Brandschutz
• Loop-Power-PAK zur Erhöhung der Loop-Leistung von 500 mA auf 800 mA
• Unterstützt bis zu 256 Geräte, 512 Zonen und 300 Ausgabegruppen
• Bis zu 24 LED-Zonenanzeigen für Brand und Störung mit Platz für 4-stellige Nummern
• Ethernet-Anschluss mit TCP/IP für Ferndiagnose, Wartung und Programmierung
• EN54-konformes grafisches LCD mit Symbolen und bis zu 256 Zonen
• Verbessertes Jog-Dial mit 4 Soft-Tasten für einfache und intuitive Benutzersteuerung
• Ästhetisch ansprechendes Design mit robuster lackierter Stahltür
• Leicht entfernbare Tür und Chassis für schnelle und saubere Installation
• Alle steckbaren Anschlüsse
• Auxiliary 24 VDC Ausgang mit Reset-Unterstützung
• 3 USB-Anschlüsse mit Unterstützung für Speichersticks und RS232 für Druckerunterstützung
• Kommunikation über UltraSync Cloud, mit EN 54-21 UC240 UltraSync Kommunikator
• Integration in das Management-Software ATS8600, ermöglicht die Integration mit Sicherheitssystemen und CMS
• 3 Bediener-Ebenen-Menüstruktur (20 Benutzernamen und Passwörter)
• Email-Benachrichtigung für Ereignisse direkt vom Panel (4 Benutzerkonten)
• Verlaufsspeicher für 9999 Ereignisse
• Rückwärtskompatibel, unterstützt Standort-Retrofit/Upgrades, Erweiterungen, Ersatz
• Kompatibel mit den neuen Loop-betriebenen Signalgebern/Leuchten und Basis-Signalgebern sowie den 2000er-Serien-Detektoren mit austauschbarer optischer Kammer

Technische Spezifikationen

• Benutzeroberfläche: Mit Feuerwehrsteuerungen
• Maximale Systemkapazität (Gerätezählung): Bis zu 32512
• Netzwerkgröße (Knoten): Bis zu 64
• Stromversorgungstyp: VAC
• Betriebsspannung: 110 / 240 VAC (+10%/-15%)
• Kabeltyp: 3 x 1.5 mm² (Live, Neutral, Earth)
• Stromverbrauch: Nom. 0.6 / 1.3 A, Max. 1.5 A / 3.15 A
• Maximale Loop-Kapazität: 2
• Loop-Typ und -Leistung: 500 mA erweiterbar auf 800 mA bei 37 VDC (28 bis 37 VDC)
• Kabelbewertung: 52 Ohm, 500 nF, max. 2 km, Kabeltyp: Empfohlen 2-Kern 1.5 mm² verdrilltes Paar
• Ausgänge: 250 mA, 29 VDC (29 bis 36 VDC)
• Maximale Zonen-Kapazität: Bis zu 512
• Eingänge: 2, überwacht, maximale Last 150 mA
• Programmierbar: 2
• Terminierung: 15 kOhm
• Feueralarmsignalierung: 350 mA / 21 bis 28 VDC (24 VDC nominal)
• Störungssignalierung: 350 mA / 21 bis 28 VDC (24 VDC nominal)
• Benachrichtigung: 8 Signalgeberausgänge, überwacht, 4, 750 mA / 21 bis 28 VDC (24 VDC nominal)
• Hilfsstromversorgung: 1 rücksetzbar, 500 mA / 21 bis 28 VDC (24 VDC nominal)
• Programmierbar: Bis zu 8 (2 pro Loop-Board) / 21 bis 28 VDC (24 VDC nominal)
• Allgemeiner Feuer- und Störungsüberwachung: 2, 350 mA, 19.5 bis 28 VDC (24 VDC nominal)
• Standby-Batteriekapazität: Max. 2 x 12 V, 18 Ah (Verwendung der mitgelieferten Kabel)
• Laden: 27.3 V bei 20ºC; 36 mV/ºC
• Warnschwelle bei niedriger Batteriespannung: 23.6 VDC ± 1% bei 25ºC
• Batterien im Gehäuse unterstützt: Max. 2 x 12 V, 7.2 Ah (Verwendung der mitgelieferten Kabel)
• Formfaktor: Klein
• Abmessungen: 409 x 285 x 154 mm (B x H x T)
• Nettogewicht: 5.2 kg (ohne Batterie)
• Versandgewicht: 6.6 kg
• Farbe: Weiß (RAL 9003)
• Montagetyp: Aufputz
• Kabeleinführungen: 18 (20 mm) / 2 (20 mm) / 2 abnehmbare Platten (oben / unten / hinten)
• Material: Stahl (lackiert)
• Betriebstemperatur: -5 bis +40°C
• Lagertemperatur: -20 bis +50°C
• Relative Luftfeuchtigkeit: 10 bis 95% nicht kondensierend
• Umgebung: Innen
• IP-Schutzart: IP30, nur für den Innengebrauch
• Konformität: CPD, RoHS, WEEE
• Zertifizierung: EN54-13, EN54-2, EN54-21, EN54-4
