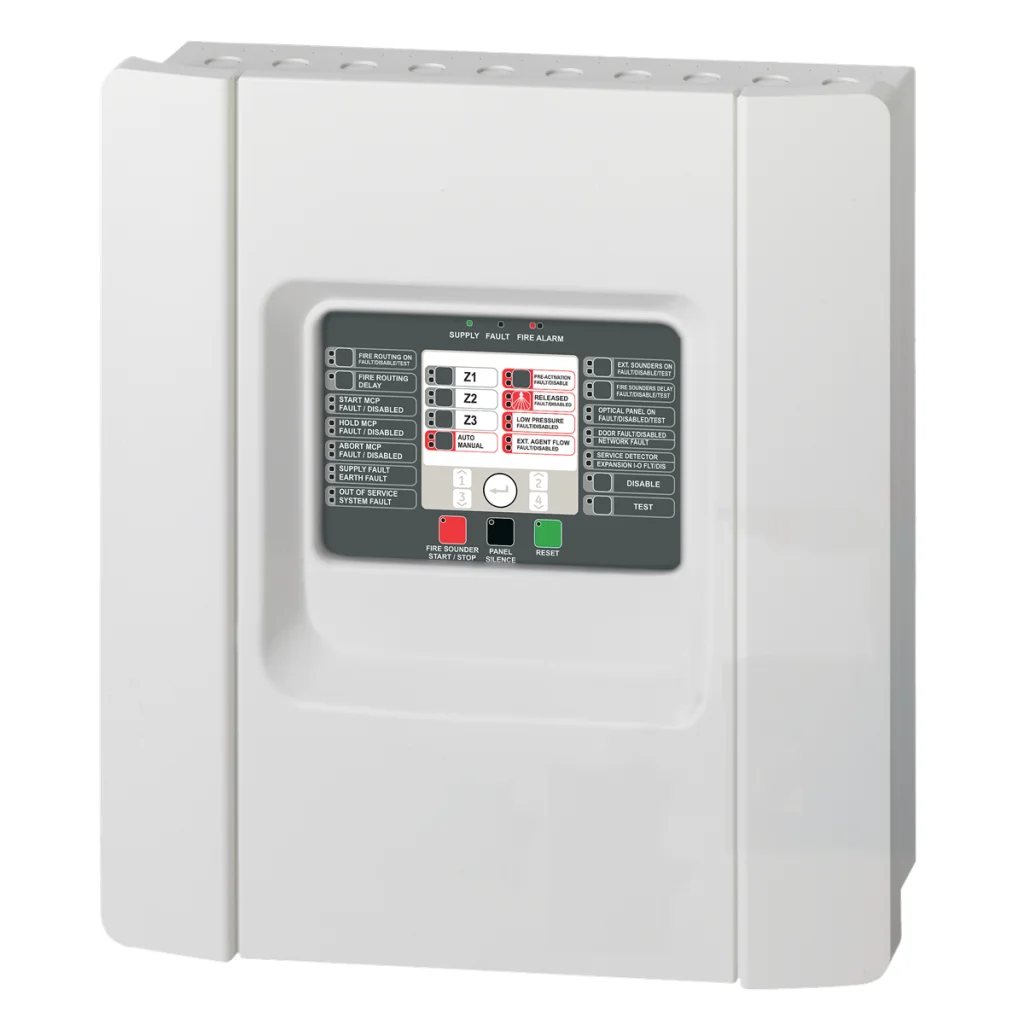

1X-X3E-99: Konventionelle Löschanlagenzentrale, 3 Löschbereiche gemäß EN12094 und 3 Meldergruppen

Die 1X-X3E-99 Brandmelde- und Löschanlagenzentralen bieten eine fortschrittliche Architektur, die eine einfache und unkomplizierte Lösung für kleinere und mittlere konventionelle Anwendungen ermöglicht. Die Zentralen sind mit einem modernen Design ausgestattet, welches sich mit der leicht geschwungenen Frontklappe in nahezu jede Umgebung einfügt. Die Bedienungselemente sind in der in schwarz gehaltenen Lexanfront integriert. Durch die Unterstützung verschiedener Melderbaureihen und Zubehör eignen sich diese vielseitig einsetzbaren und schnell zu installierenden Systeme sowohl für kleinere als auch für mittelgroße Brandmelde-Errichterfirmen.

Übersicht

Die 1X-X3E ist eine vernetzbare, erweiterte konventionelle Brandmelde- und Löschanlagenzentrale. Sie wird in der lokalen Sprache geliefert und verfügt über 3 Meldergruppen, die bis zu 32 Geräte pro Zone unterstützen. Diese Zonen können für die Löschung in Einzel- oder Doppelzonenmodus konfiguriert werden. Zusätzlich bietet das Panel überwachte Ausgänge für die erste Stufe der Benachrichtigung, die zweite Stufe der Benachrichtigung sowie optische Warnanzeigen und die Aktivierung des Aktuators. Standard-Relaisausgänge werden für EN54-Konformität und Systemstatusbenachrichtigungen bereitgestellt, ebenso wie mehrere Eingänge für die Systemsteuerung.

Optionen

Die Zentralen unterstützen zwei Arten von optionalen Relaisplatinen: eine mit 4 Standardrelais und eine mit 4 überwachten Relais. Mit diesen Platinen können die Zentralenausgänge um bis zu 16 zusätzliche Ausgänge erweitert werden.

Die 1X-X3E unterstützt Klasse A (redundanter Ring) und B (Standardbus) Netzwerke mit bis zu 32 Knoten, einschließlich konventioneller und adressierbarer Panels und Repeater über eine optionale Netzwerkschnittstelle. Dies ermöglicht die vollständige Fernsteuerung und Eingaben zu und von anderen Knoten im System, was eine überlegene Flexibilität in der Systemorganisation und -planung bietet.

Anerkennungen & Prüfzeichen

Die Produktlinie verfügt über die folgenden Zulassungen:

• EN54:2, EN54:4 und CE-zertifiziert
• CPR-zertifiziert
• EN12094-1-zertifiziert
• WEEE-konform
• RoHS-konform

Details

• Modernes, elegantes Design
• Einfach entfernbare Baugruppen für schnelle und saubere Installation
• Unterstützung für normale und Melderkopfentnahmeüberwachung pro Zone
• Drei Meldergruppen
• Konfigurierbar für Auslösung in Einzel- oder Doppelzonenmodus
• 6 vorkonfigurierte Relais und 8 überwachte Eingänge für die Löschsteuerung
• Konfigurierbare Verzögerungen für Feuerweiterleitung, Signalgeber, Löschanlage, Reset und Türüberwachung
• Konfigurierbarer "Hold Mode" Typ-A oder Typ-B
• Signalgeber konfigurierbar für pulsierenden oder kontinuierlichen Betrieb
• Bestätigung des Löschmittelstroms
• Kontinuierliche oder rücksetzbare 24VDC Hilfsstromversorgung
• Unterstützung für optionale Standard- und überwachte Relaisausgänge
• Werkseitige Unterstützung spezieller Funktionen wie:
  • EN54-konforme Benutzerzugriffsebenen
  • Basis- und erweitertes Konfigurationslevel
  • Gemischte Zonen
  • Diagnose am Frontpanel mit Test- und Deaktivierungssteuerung
  • Ein-Mann-Revision
• Redundantes Netzwerk zu 1X konventionellen und 2X adressierbaren Knoten
• Intrinsisch sichere und EN54-13 Zonenunterstützung

Technische Spezifikationen

• Maximale Systemkapazität (Anzahl der Geräte): bis zu 1260
• Netzwerkgröße (Knoten): bis zu 21
• Netzteil: VAC
• Energieverbrauch: 4 A @ 24 VDC
• Betriebsspannung: 110 VAC @ 50 Hz oder 230 VAC @ 50 Hz (+10% -15%)
• Kabeltyp: 3 x 1.5 mm² (Phase, Neutral, Erde)
• Aktueller Verbrauch: 3.15 A @ 110/1.5 A @ 240 VAC, 2.78 A (Alarm, keine Geräte), 0.39 A (Ruhestrom, keine Geräte)
• Maximale Ringkapazität: 3
• Maximale Meldergruppenkapazität: bis zu 3
• Anzahl der Geräte pro Bereich: 20 max.
• Max. Last: 65 mA
• Kabelklasse: 40 Ohm (max. Widerstand), 500 nF (max. Kapazität)
• Standby Batterie: 2 x 12V 12 Ah (SLA)

Physikalische Spezifikationen

• Formfaktor: Mittel
• Abmessungen: 440 x 480 x 140 mm (B x H x T)
• Nettogewicht: 3.9 kg (ohne Batterie)
• Liefergewicht: 6 kg
• Farbe: Grau (RAL 7035)
• Montage: Oberflächenmontage
• Kabeleinführungen: Ø 20 mm - 20 / 2 / 26 (oben / unten / hinten)

Umweltbedingungen

• Betriebstemperatur: -5 bis +40°C
• Lagertemperatur: -20 bis +70°C
• Relative Luftfeuchtigkeit: 10 bis 95% nicht kondensierend
• Umgebung: Drinnen
• IP Klassifizierung: IP30

Regulative Spezifikationen

• Kompatibilität: CPD, RoHS, WEEE
• Zertifizierung: EN12094-1, EN54-2, EN54-4

Ausgänge

• Ausgangsspannung: 22 VDC (18 bis 24 VDC)
• Überwachte Eingänge: 6 (MCP Start, MCP Hold, MCP Abort, Druckschalter, Gasfluss, Türüberwachung)
• Nicht überwachte Eingänge: 2 (Auto/Manueller Modus, Fernreset)
• Überwachte Ausgänge: 4 (Feuersignalgeber, Löschsignalgeber, optische Anzeigen, Aktuator)
• Benachrichtigung: 2 x 500 mA @ 24 VDC
• Visuelle Anzeigen: 1 x 500 mA @ 24 VDC
• Aktuator: 1 x 1 A @ 24 VDC
• Nicht überwachte Ausgänge: 4 (Hold-Modus, Abbruch-Modus, manueller Modus, Auslösungsanzeige)
• Spezifikation: 6 x 2 A @ 30 V
• Hilfsstromversorgung: 24 VDC (21 bis 28 VDC), max. Last: 250 mA
