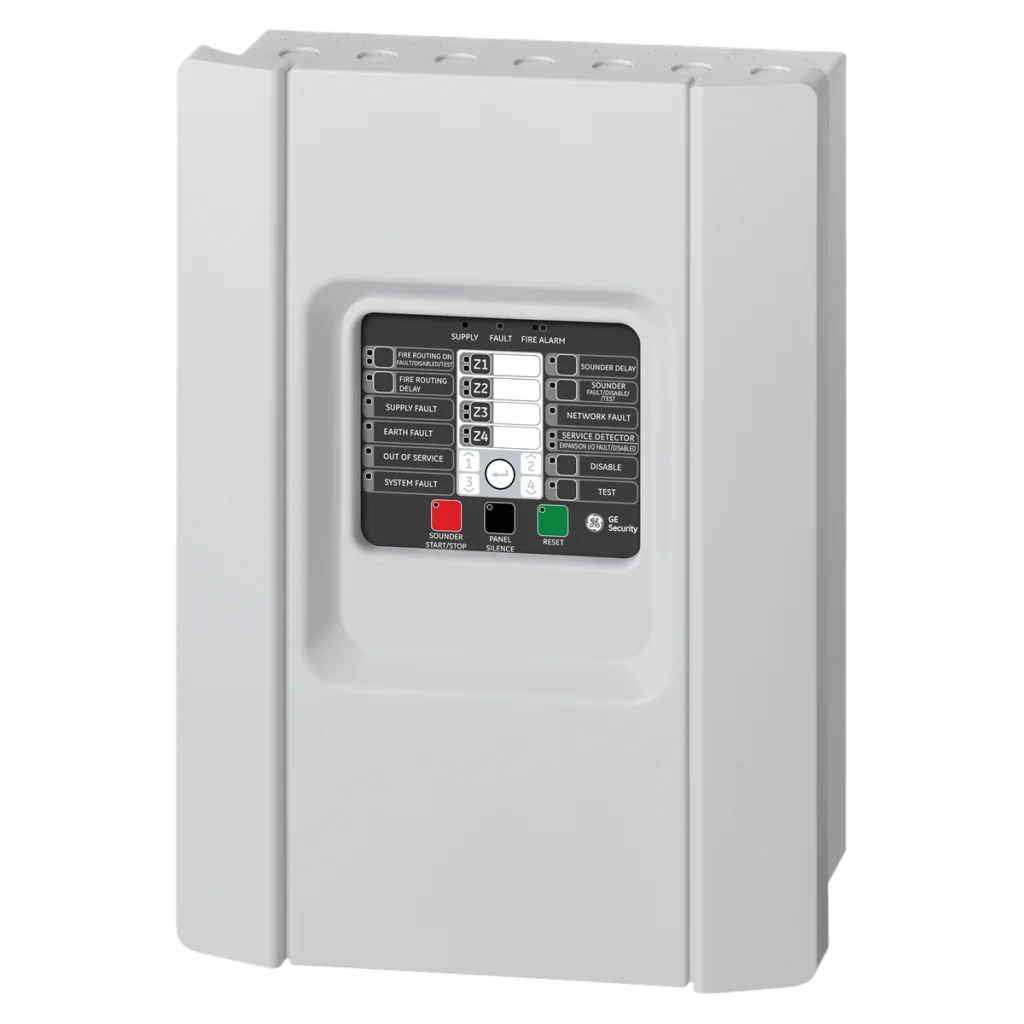

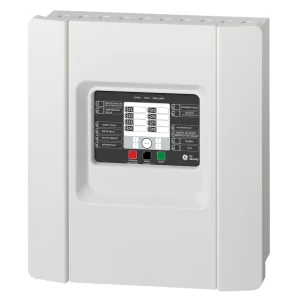

1X-F4-04: Konventionelle Brandmeldezentrale mit 4 Meldergruppen und Hauptmelder

Die 1X-F4-04 Brandmeldezentralen sind mit einer fortschrittlichen Konfigurationsarchitektur ausgestattet, die eine einfache und unkomplizierte Lösung für kleinere und mittlere konventionelle Anwendungen ermöglicht. Die Zentralen sind mit einem attraktiven Design ausgestattet, welches sich mit der leicht geschwungenen Frontklappe in nahezu jede Umgebung integrieren lässt. Die Bedienungselemente sind in der in schwarz gehaltenen Lexanfront integriert. Durch die Unterstützung verschiedener Melderbaureihen und Zubehör eignen sich diese vielseitig einsetzbaren und schnell zu installierenden Systeme für kleinere und mittelgroße Brandmelde-Errichterfirmen.

Übersicht

Die 1X-F4-04 ist eine konventionelle Brandmeldezentrale, die mit der lokalen Sprache geliefert wird und verfügt über 4 Meldegruppen, an denen bis zu 32 Geräte pro MG angeschaltet werden können. Weiterhin verfügt die Zentrale über 4 überwachte Signalgeberausgänge. Zusätzlich bietet die Zentrale 2 potentialfreie Relaisausgänge für die allgemeine Signalisierung von Brand- und Störungsbedingungen und 2 benutzerkonfigurierbare Eingänge für Überwachungs- und Steuerungsfunktionen.

Optionen

Die Zentralen unterstützen 2 verschiedene Typen von optionalen Relaisplatinen: eine mit 4 potentialfreien Relais und eine mit 4 überwachten Relais. Mittels dieser Platinen können die Zentralenausgänge um bis zu 8 zusätzliche Ausgänge erweitert werden.

Anerkennungen & Prüfzeichen

Die Produktlinie verfügt über folgende Zulassungen:

• EN54:2, EN54:4, CE und VdS Nr. G210006
• CPD Zertifizierung
• NEN2535, NBNS21-100 und BS5839-1 konform
• WEEE konform
• RoHS konform
• Typenklassen Bedingung: 3K5 nach IEC 60721-3-3

Technische Details

• Modernes, elegantes Design
• Einfach entfernbare Baugruppen für eine schnelle und saubere Installation
• Werkseitig regionale Betriebsarten
• Normale & Melderkopfentnahme MG-Funktion
• Überwachte Alarmierungs- & Brandschutz Ausgänge
• EN54 konforme potentialfreie Brand & Störungsrelais
• Klassenänderung, Tag/Nacht & abgesetzte Reseteinrichtungen
• 24VDC Nebenmelderausgang mit Resetfunktion
• Werkseitige Unterstützung spezieller Funktionen wie:
  • EN54 konforme Benutzer Zugriffsebenen
  • MG-Mischbetrieb
  • Vollständige Zentralendiagnose
  • Ein-Mann-Revision
  • Überwachte Signalgeber & Hauptmelderausgänge
  • CleanMe™
• Optionale Standard & überwachte Relaisplatinen
• VdS Anerkennung: G210006

Technische Spezifikationen

• Maximale Systemkapazität (Anzahl der Geräte): bis zu 1280
• Netzwerkgröße (Knoten): bis zu 16
• Netzteil: VAC
• Energieverbrauch: 2 A @ 24 VDC
• Betriebsspannung: 110 VAC @ 50 Hz oder 230 VAC @ 50 Hz (+10% -15%)
• Kabeltyp: 3 x 1.5 mm² (Phase, Neutral, Erde)
• Aktueller Verbrauch: 2 A @ 110/240 VAC, 140 mA (Alarm, ohne Geräte), 60 mA (Ruhestrom, ohne Geräte)
• Maximale Ringkapazität: 4
• Maximale Meldergruppenkapazität: bis zu 4
• Betriebsspannung: 22 VDC (18 bis 24 VDC)
• Anzahl der Geräte pro Bereich: 32 max.
• Max. Last: 65 mA
• Kabelklasse: 40 Ohm (max. Widerstand), 500 nF (max. Kapazität)
• Anzahl Eingänge: 2
• Eingangstyp und Klasse: 100 Ohm (max. Kabelwiderstand)
• Überwachungsspannung: -15 bis +28 VDC
• AUX-Spannung: 24 VDC (21 bis 28 VDC)
• Standby Batterie: 2 x 12 V, 7.2 Ah (SLA)

Physikalische Spezifikationen

• Formfaktor: Klein
• Abmessungen: 320 x 435 x 134 mm (B x H x T)
• Nettogewicht: 2.8 kg (ohne Batterie)
• Liefergewicht: 4.5 kg
• Farbe: Grau (RAL 7035)
• Montage: Oberflächenmontage
• Kabeleinführungen: Ø 20 mm - 14 / 2 / 12 (oben / unten / hinten)

Umweltbedingungen

• Betriebstemperatur: -5 bis +50°C
• Lagertemperatur: -20 bis +70°C
• Relative Luftfeuchtigkeit: 10 bis 95% nicht kondensierend
• Umgebung: Drinnen
• IP Klassifizierung: IP30

Regulative Spezifikationen

• Kompatibilität: CPD, RoHS, WEEE
• Zertifizierung: EN54-13, EN54-2, EN54-4

Ausgänge

• Überwachte Ausgänge: 4
• Max. Last: 250 mA
• Nicht überwachte Ausgänge: 2
• Last: 2 A @ 30 VDC
• Auxilliary Supply Output: Max. Last: 250 mA @ 25°C / 195 mA @ 40°C
