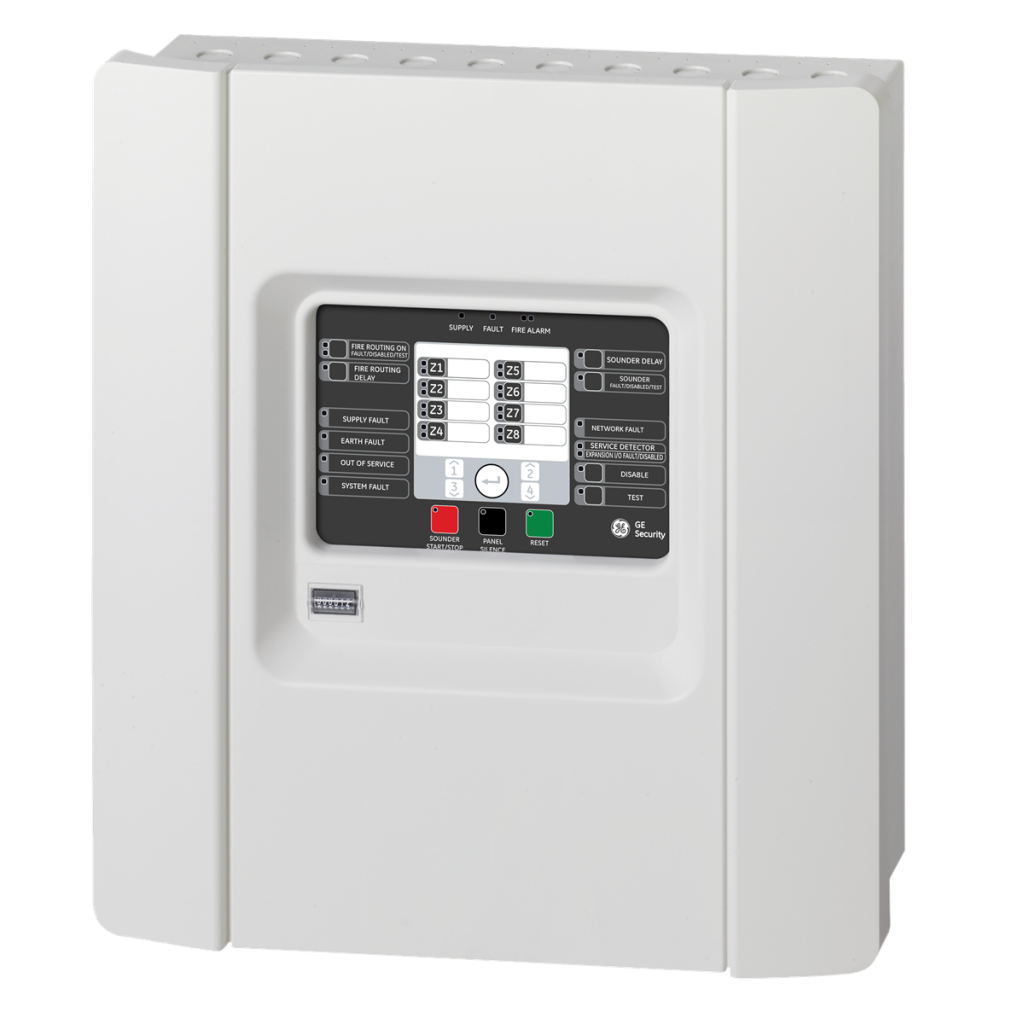

1X-F8-NL: Konventionelle Brandmeldezentrale mit Alarmzähler - 8 Zonen

Die 1X-F8-NL Brandmeldezentralen bieten eine fortschrittliche Architektur, die eine einfache und unkomplizierte Lösung für kleine bis mittelgroße konventionelle Anwendungen ermöglicht. Sie sind mit einem attraktiven modernen Design ausgestattet, welches sich harmonisch in jede Umgebung einfügt. Die sanft geschwungene Türfront verleiht der Zentrale eine besondere Note. Die Bedienelemente sind in einem markanten schwarzen Lexan eingesetzt.

Übersicht

Die 1X-F8-NL ist eine konventionelle Brandmeldezentrale mit Alarmzähler. Sie wird in der lokalen Sprache geliefert und verfügt über 8 Zonen, die bis zu 32 Geräte pro Zone unterstützen, sowie bis zu 4 überwachte Relaisausgänge für die Signalgebersteuerung und die Brandweiterleitung. Darüber hinaus stehen 2 konventionelle Relaisausgänge für allgemeine Brand- und Störungsmeldungen sowie zwei benutzerkonfigurierbare Eingänge für Überwachungs- und Steuerungszwecke zur Verfügung.

Optionen

Die Zentrale unterstützt zwei Arten von optionalen Relaisplatinen: eine mit 4 Standardrelais und eine mit 4 überwachten Relais. Mit diesen Platinen können die Zentralenausgänge um bis zu 16 zusätzliche Ausgänge erweitert werden.

Anerkennungen & Prüfzeichen

Die Produktlinie verfügt über die folgenden Zulassungen:

• EN54:2, EN54:4 und CE-zertifiziert
• CPD-zertifiziert
• NEN2535, NBNS21-100 und BS5839-1 konform
• WEEE-konform
• RoHS-konform

Details

• Modernes, elegantes Design
• Einfach entfernbare Baugruppen für schnelle und saubere Installation
• Werkseitige regionale Betriebsarten
• Unterstützung für normale und Melderkopfentnahmeüberwachung
• Überwachte Alarmierungs- und Brandschutzausgänge
• EN54-konforme potentialfreie Brand- und Störungsrelais
• Klassenänderung, Tag/Nacht, Fernreset, erweiterte Brandweiterleitungsverzögerung und Verzögerung der Brandweiterleitungsunterdrückung
• 24VDC Hilfsstromversorgung mit Reset-Unterstützung
• Werkseitige Unterstützung spezieller Funktionen wie:
  • EN54-konforme Benutzerzugriffsebenen
  • Gemischte Zonen
  • Vollständige Frontplattendiagnose
  • Ein-Mann-Revision
  • CleanMe™
• Optionale Standard- und überwachte Relaisplatinen
• Vernetzbar bis zu 64 Zonen

Technische Spezifikationen

• Maximale Systemkapazität (Anzahl der Geräte): bis zu 1280
• Netzwerkgröße (Knoten): bis zu 8
• Netzteil: VAC
• Energieverbrauch: 4 A @ 24 VDC
• Betriebsspannung: 110 VAC @ 50 Hz oder 230 VAC @ 50 Hz (+10% -15%)
• Kabeltyp: 3 x 1.5 mm² (Phase, Neutral, Erde)
• Aktueller Verbrauch: 3.15 A @ 110/< 1.5 A @ 240 VAC, 160 mA (Alarm, keine Geräte), 80 mA (Ruhestrom, keine Geräte)
• Maximale Ringkapazität: 8
• Maximale Meldergruppenkapazität: bis zu 8
• Betriebsspannung: 22 VDC (18 bis 24 VDC)
• Anzahl der Geräte pro Bereich: 32 max.
• Max. Last: 65 mA
• Kabelklasse: 40 Ohm (max. Widerstand), 500 nF (max. Kapazität)
• Standby Batterie: 2 x 12 V, 7.2 oder 12 Ah (SLA)

Physikalische Spezifikationen

• Formfaktor: Mittel
• Abmessungen: 440 x 480 x 140 mm (B x H x T)
• Nettogewicht: 3.9 kg (ohne Batterie)
• Liefergewicht: 5.925 kg
• Farbe: Grau (RAL 7035)
• Montage: Oberflächenmontage
• Kabeleinführungen: Ø 20 mm - 20 / 2 / 26 (oben / unten / hinten)

Umweltbedingungen

• Betriebstemperatur: -5 bis +50°C
• Lagertemperatur: -20 bis +70°C
• Relative Luftfeuchtigkeit: 10 bis 95% nicht kondensierend
• Umgebung: Drinnen
• IP Klassifizierung: IP30

Regulative Spezifikationen

• Kompatibilität: CPD, RoHS, WEEE
• Zertifizierung: EN54-13, EN54-2, EN54-4

Ausgänge

• Überwachte Ausgänge: 4
• Max. Last: 500 mA
• Nicht überwachte Ausgänge: 2
• Max. Last: 2 A @ 30 VDC
• Hilfsstromversorgung: 24 VDC (21 bis 28 VDC), max. Last: 250 mA @ 25°C / 195 mA @ 40°C
