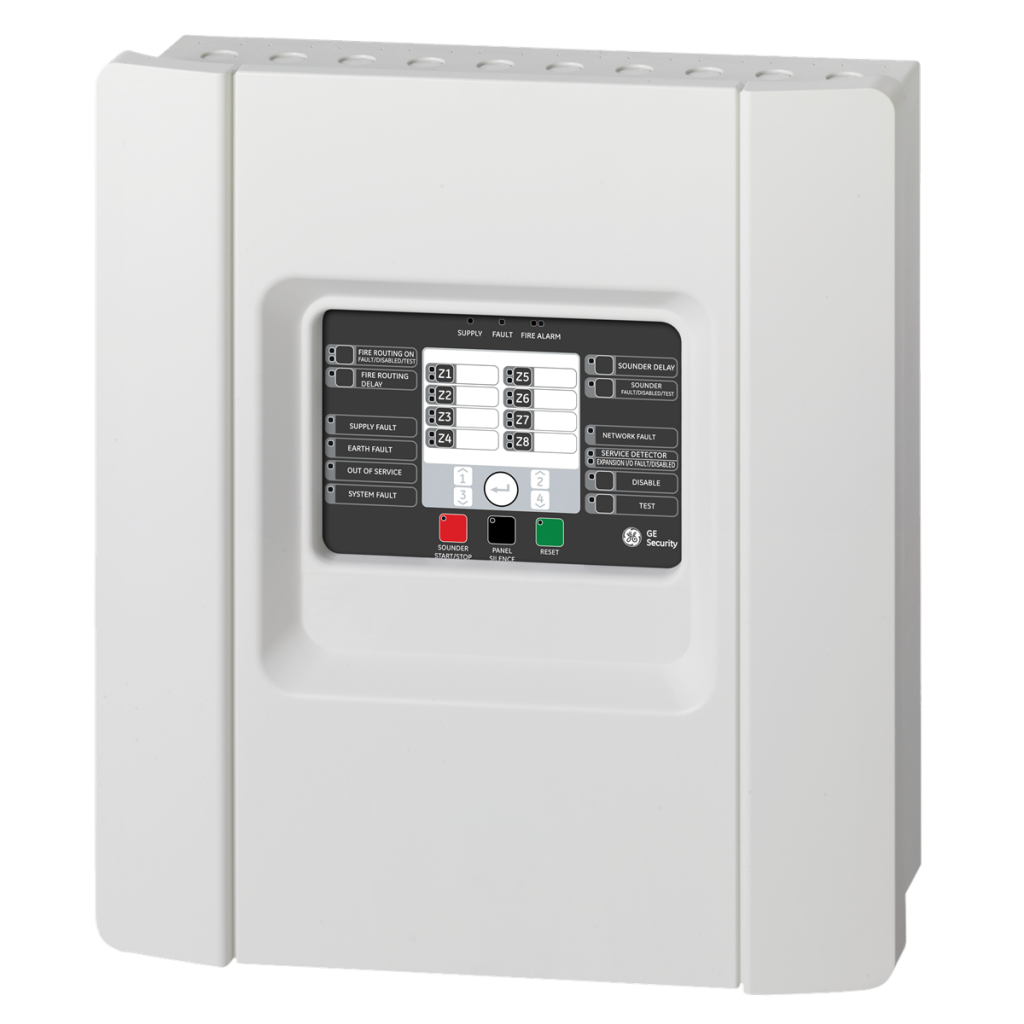

1X-F8 Konventioneller Brandmelder

Die 1X-Brandmelderzentralen bieten eine hochmoderne Architektur in Konfigurationen, die eine unkomplizierte Lösung für kleine bis mittelgroße konventionelle Anwendungen bieten. Sie zeichnen sich durch ein attraktives, modernes Design aus, das zu jeder Einrichtung passt. Die sanft geschwungene Türfront verleiht dem Design eine besondere Note. Die Bedienelemente sind in einem auffälligen schwarzen Lexan eingelassen.

Mit Unterstützung für mehrere Linien konventioneller Detektoren und Zubehör bieten diese leicht zu konfigurierenden Systeme Vielseitigkeit, die sowohl Gebäudeeigentümern als auch Installations- und Wartungsunternehmen zugutekommt.

Die Zentrale

Die 1X-F8 ist eine konventionelle Brandmeldezentrale. Sie wird in der jeweiligen Landessprache geliefert und unterstützt 8 Zonen, die bis zu 32 Geräte pro Zone unterstützen, sowie bis zu 4 überwachte Relaisausgänge, die für die Steuerung von Alarmgebern und Brandschutzausrüstungen vorgesehen sind. Zusätzlich stehen 2 konventionelle Relaisausgänge für allgemeine Brand- und Fehlermeldungen sowie zwei benutzerdefinierbare Eingänge für Überwachung und Steuerung zur Verfügung.

Optionen

Die Zentrale unterstützt zwei Arten von Hilfsrelaisplatinen, eine mit 4 Standardrelais und eine mit 4 überwachten Relais. Mit diesen Platinen können die Ausgänge der Zentrale um bis zu 16 zusätzliche Ausgänge erweitert werden.

Zulassungen & Konformität

Die Produktlinie verfügt über folgende Akkreditierungen:

• EN54:2, EN54:4 und CE zugelassen
• CPD-zertifiziert
• NEN2535, NBNS21-100 und BS5839-1 konform
• WEEE-konform
• RoHS-konform

Technische Merkmale

• Modernes, elegantes Design
• Leicht abnehmbare Teile für schnelle und saubere Installation
• Voreingestellte regionale Setup-Modi
• Unterstützung für normale, head-out und eigensichere Zonen
• Überwachte Alarm- und Brandschutzausgänge
• EN54-konforme potentialfreie Feuer- und Fehlerrelais
• Klassenänderung, Tag/Nacht-Modus, Fernzurücksetzung, erweiterte Brandweiterleitungsverzögerung und Brandweiterleitungshemmungsverzögerung
• Hilfsstromausgang mit Rücksetzunterstützung
• Standard- und überwachte Hilfsrelaisausgangsplatinen
• Netzwerkfähig bis zu 64 Zonen

Technische Spezifikationen

• Maximale Systemkapazität (Anzahl der Geräte): bis zu 1280
• Netzwerkgröße (Knoten): bis zu 8
• Netzteil: VAC
• Stromverbrauch: 4 A @ 24 VDC
• Betriebsspannung: 110 VAC @ 50 Hz oder 230 VAC @ 50 Hz (-15% bis +10%)
• Kabeltyp: 3 x 1.5 mm² (Phase, Neutralleiter, Erde)
• Aktueller Verbrauch: 3.15 A @ 110, <1.5 A @ 240 VAC, 160 mA (Alarm, keine Geräte) (Panelversorgung), 80 mA (Ruhestrom, keine Geräte) (Panelversorgung)
• Maximale Ringkapazität: 8
• Maximale Meldergruppenkapazität: bis zu 8
• Betriebsspannung: 22 VDC (18 bis 24 VDC)
• Anzahl der Geräte pro Bereich: 32 max.
• Klasse: 65 mA (max. Last)
• Kabel Klasse: 40 ohm (max. Widerstand), 500 nF (max. Kapazität)
• Eingänge: 2
• Eingangstyp und Klasse: 100 ohm (max. Kabelwiderstand)
• Überwachungsspannung: -15 bis +28 VDC
• AUX-Spannung: 24 VDC (21 bis 28 VDC) Ausgangsspannung
• Standby Batterie: 2 x 12 V, 7.2 oder 12 Ah (SLA)
• Abmessungen: 440 x 480 x 140 mm (W x H x D)
• Nettogewicht: 3.9 kg (ohne Batterie), Liefergewicht: 6.184 kg
• Farbe: Grau (RAL 7035)
• Montage: Oberflächenmontage
• Kabeleinführungen: Ø 20 mm - 20 / 2 / 26 (oben / unten / hinten)
• Betriebstemperatur: -5 bis +50°C
• Lagertemperatur: -20 bis +70°C
• Relative Luftfeuchtigkeit: 10 bis 95% nicht kondensierend
• Umgebung: Innen
• IP Klassifizierung: IP30
