Kidde Airsense ADE78-0100 LHD-Kabel 78 °C | 100 m

962,75 €
exkl. 19% USt. , Versandkostenfreie Lieferung
Unverbindliche Preisempfehlung des Herstellers: 1.145,67 €

Das Kidde Airsense ADE78-0100 ist ein digitales lineares Wärmemeldekabel mit einer festen Auslösetemperatur von 78 °C. Die 100-m-Rolle eignet sich für Bereiche, in denen punktförmige Brandmelder nicht passend installiert werden können oder eine lückenlose Wärmeerkennung entlang eines Kabelverlaufs erforderlich ist.

✓ Erkennung über die gesamte Kabellänge: Temperaturauslösung bei typischerweise 78 °C
✓ Für anspruchsvolle Installationsorte: flammhemmender Low-Smoke-Zero-Halogen-Mantel
✓ Gezielte Alarmortung: kompatible Steuergeräte können die Position eines Alarmereignisses entlang des Kabels anzeigen
Sofort verfügbar
UPS Delivery Icon DHL Delivery Icon
Kidde Airsense ADE78-0100 LHD-Kabel 78 °C | 100 m

Kidde Airsense ADE78-0100 LHD-Kabel 78 °C | 100 m

962,75 €
exkl. 19% USt. , Versandkostenfreie Lieferung

Kidde Airsense ADE78-0100 – digitales lineares Wärmemeldekabel mit 78 °C Auslösetemperatur

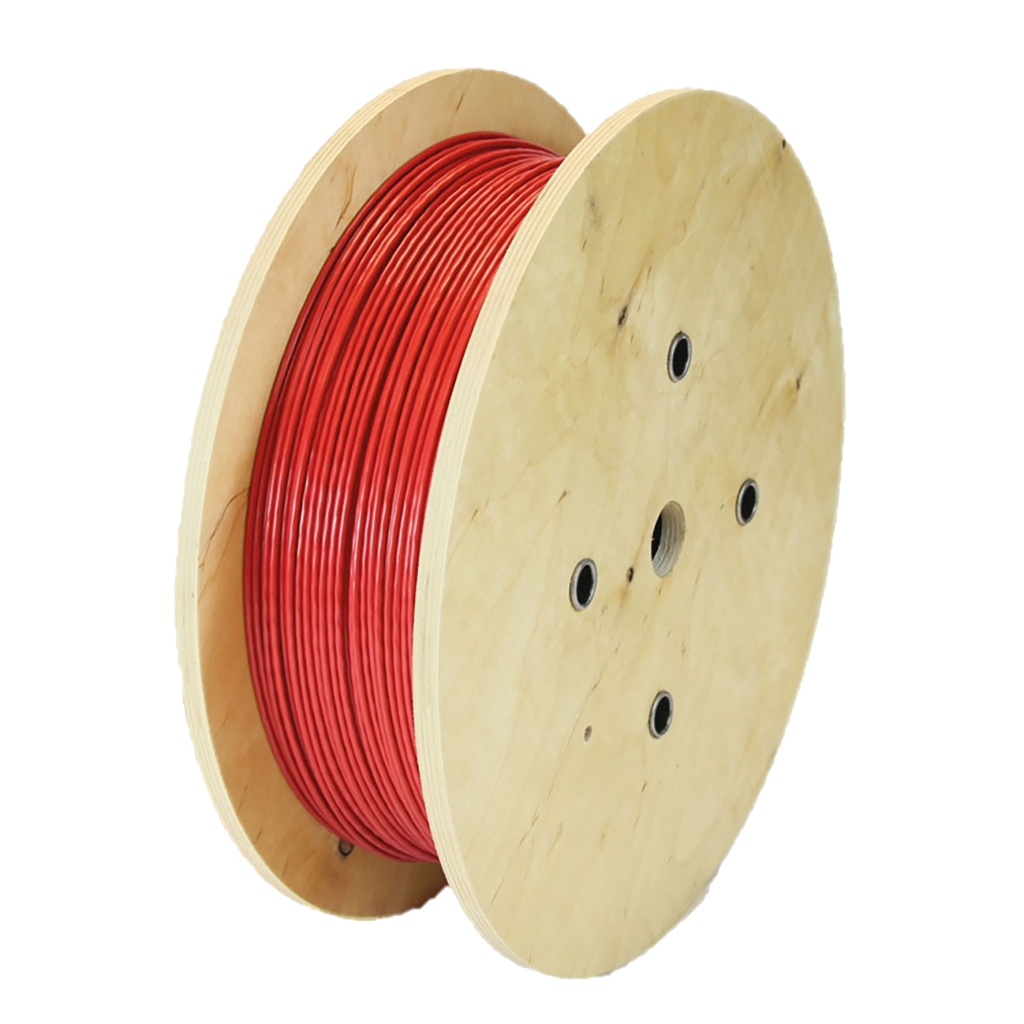

Das Kidde Airsense ADE78-0100 ist ein digitales lineares Wärmemeldekabel (LHD) für die zuverlässige Erkennung erhöhter Temperaturen entlang seiner gesamten Länge. Die Lieferung erfolgt als 100-m-Rolle. Bei einer typischen Temperatur von 78 °C löst das Kabel aus und meldet den Alarm über eine geeignete Steuerung an die angeschlossene Brandmelde- oder Überwachungstechnik. Das rote Sensorkabel besitzt einen Low-Smoke-Zero-Halogen-Mantel, ist flammhemmend ausgeführt und nach EN 54-28:2016 zugelassen.

AUSLÖSETEMPERATUR
Typisch 78 °C
Festtemperatur-Auslösung
KABELLÄNGE
100 m
Lieferung auf Kabeltrommel
KABELMANTEL
LSZH
Low Smoke Zero Halogen
ZULASSUNG
EN 54-28:2016
CE-konform
Lückenlose Wärmeerkennung dort, wo Punktmelder an Grenzen stoßen

Das ADE78-0100 überwacht nicht nur einen einzelnen Montagepunkt, sondern erkennt einen Alarmzustand entlang der gesamten verlegten Sensorleitung. Damit ist das digitale Wärmemeldekabel eine geeignete Ergänzung für Installationen mit langen, schmalen, schwer zugänglichen oder besonders beanspruchten Überwachungsbereichen.

Digitales Funktionsprinzip

Im Kabel befinden sich zwei verdrillte, niederohmige tri-metallische Leiter mit einer temperaturabhängigen Polymerisolierung. Bei Erreichen der Auslösetemperatur wird die Isolierung weich. Durch die Spannung der verdrillten Leiter verbinden sich die beiden Adern und erzeugen den Alarmzustand.

Alarmortung entlang der Sensorleitung

In Verbindung mit einer kompatiblen Steuerung kann der Ort eines Alarmereignisses entlang des Sensorkabels ermittelt und auf dem Display des Steuergeräts angezeigt werden. Das erleichtert die schnelle Zuordnung und Prüfung eines ausgelösten Bereichs.

Anschluss- & Einbindungsbox

Das lineare Wärmemeldekabel wird zusammen mit einem passenden Controller und einer End-of-Line-Einheit (EOL) eingesetzt. Die Alarmweiterleitung kann über einen überwachten Eingang an geeignete Brandmeldeeinrichtungen erfolgen – beispielsweise an eine konventionelle Meldergruppe oder über ein adressierbares Interface-Modul.

Erforderliche Systemkomponenten

Für den Betrieb werden ein kompatibler Controller sowie eine End-of-Line-Einheit benötigt.

Überwachte Alarmanbindung

Die Integration erfolgt über einen überwachten Eingang der vorgesehenen Brandmelde- oder Überwachungstechnik.

Bis zu 1.000 m

Die ADE-Serie ist für Sensorleitungslängen bis zu 1.000 m ausgelegt; die konkrete Planung richtet sich nach dem verwendeten System.

Planungs- & Installationshinweise

Für eine fachgerechte Verlegung stehen passende Edge-, A-, P- und T-Clips zur Verfügung. Sie fixieren das Kabel sicher und sorgen zugleich für einen definierten Abstand zu Kabeltrassen, Stahlkonstruktionen, Decken oder Wänden. Die Clips unterstützen dadurch eine anwendungsorientierte und wärmetechnisch passende Installation.

  • Erkennungsbereich: Das Sensorkabel sollte entlang der zu überwachenden Strecke fachgerecht und entsprechend der Projektplanung geführt werden.
  • Montageabstand: Verwenden Sie geeignete Clips, um Abstand und Befestigung an der jeweiligen Trasse oder Konstruktion sicherzustellen.
  • Systemintegration: Controller, EOL-Einheit und die Art der Anbindung an die Brandmeldeanlage sind bereits in der Planung zu berücksichtigen.
  • Umgebung: Beachten Sie die spezifizierte Umgebungstemperatur von −40 °C bis +45 °C sowie die zulässige relative Luftfeuchtigkeit.
  • Normen & Vorgaben: Projektierung, Montage, Prüfung und Wartung müssen entsprechend den geltenden Vorschriften sowie den objektspezifischen Anforderungen erfolgen.

Technische Daten

Hersteller Kidde Airsense
Artikelnummer ADE78-0100
Artikeltyp Digitales lineares Wärmemeldekabel (LHD)
Kabellänge 100 m
Alarmtemperatur Typisch +78 °C
Betriebsspannung 0 bis 49 VAC / 0 bis 74 VDC
Anzahl Adern 2
Kabelisolierung 1 kV
Leiterwiderstand 2,5 Ohm pro m
Kapazität < 100 pF pro m
Induktivität < 3,2 µH pro m
Kabeldurchmesser 5,72 mm ± 0,12 mm
Farbe Rot
Mantelmaterial Low Smoke Zero Halogen (LSZH)
Eigenschaften Flammhemmend, lineare Erkennung über die gesamte Kabellänge
Betriebstemperatur −40 °C bis +45 °C Umgebungstemperatur
Relative Luftfeuchtigkeit 0 bis 98 %, nicht kondensierend
Zertifizierung CE, EN 54-28:2016

Häufige Fragen zum Kidde Airsense ADE78-0100

Bei welcher Temperatur löst das ADE78-0100 aus?

Das digitale Wärmemeldekabel besitzt eine feste Auslösetemperatur von typischerweise 78 °C.

Überwacht das Kabel nur einzelne Punkte?

Nein. Das ADE78-0100 erkennt einen Alarmzustand entlang der gesamten verlegten Sensorleitung.

Kann der Alarmort ermittelt werden?

Bei Verwendung mit einer kompatiblen Steuerung kann der Alarmort entlang der Sensorleitung identifiziert und auf dem Display des Controllers angezeigt werden.

Was bedeutet LSZH bei diesem Wärmemeldekabel?

LSZH steht für Low Smoke Zero Halogen. Der Kabelmantel ist halogenfrei und für eine geringe Rauchentwicklung ausgelegt.

Welche Komponenten werden zusätzlich zum Sensorkabel benötigt?

Für den Betrieb werden ein passender Controller und eine End-of-Line-Einheit benötigt. Die konkrete Einbindung erfolgt über einen überwachten Eingang der vorgesehenen Brandmelde- oder Überwachungstechnik.
