Wofür steht „IO (4×4)“?

Das Modul verfügt über 4 Eingänge zur Aufnahme von Alarm-/Statussignalen sowie über 4 Ausgänge (2 Relais + 2 Logik) zur Ansteuerung externer Geräte.

Mit welchen Ajax Zentralen ist das Modul kompatibel?

Kompatibel ist das Modul mit dem Ajax Hub Hybrid (2G & 4G). Die Montage ist für Ajax Case A/B/D vorgesehen.

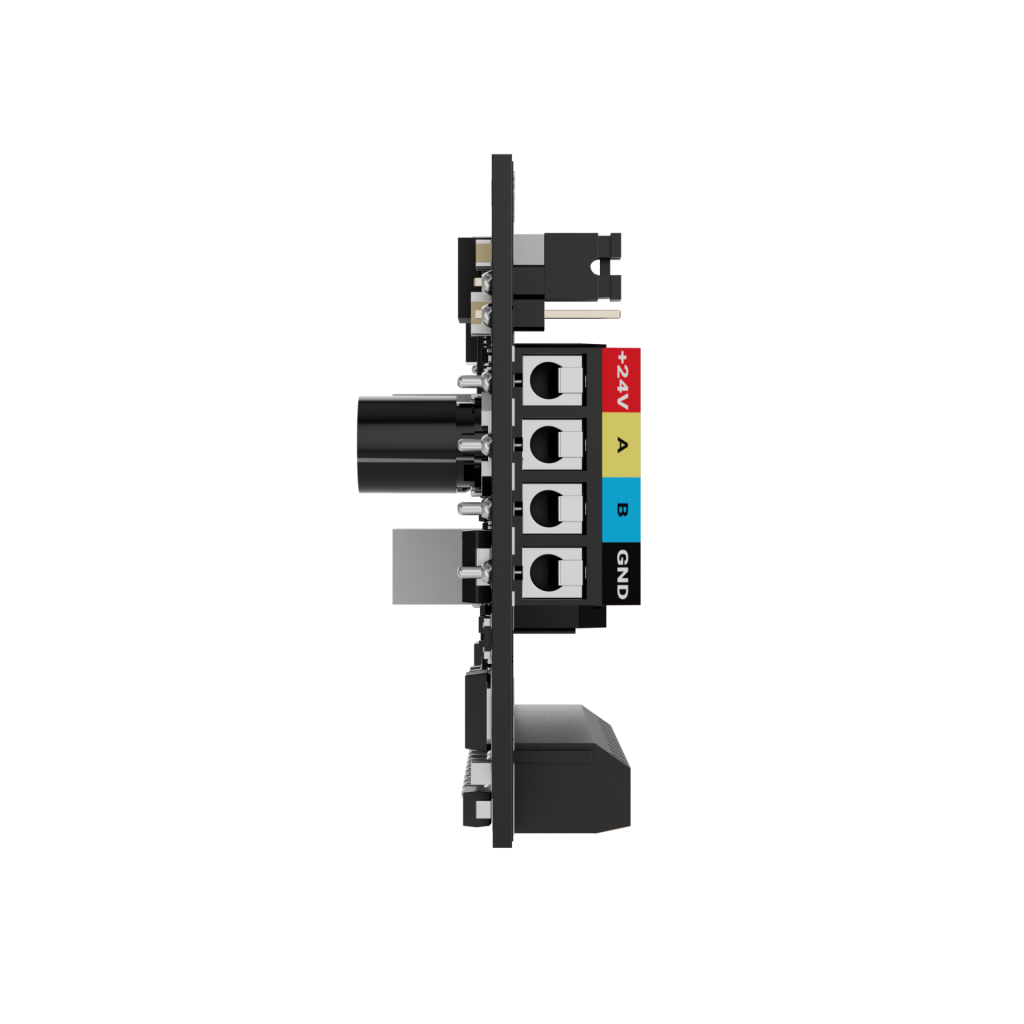

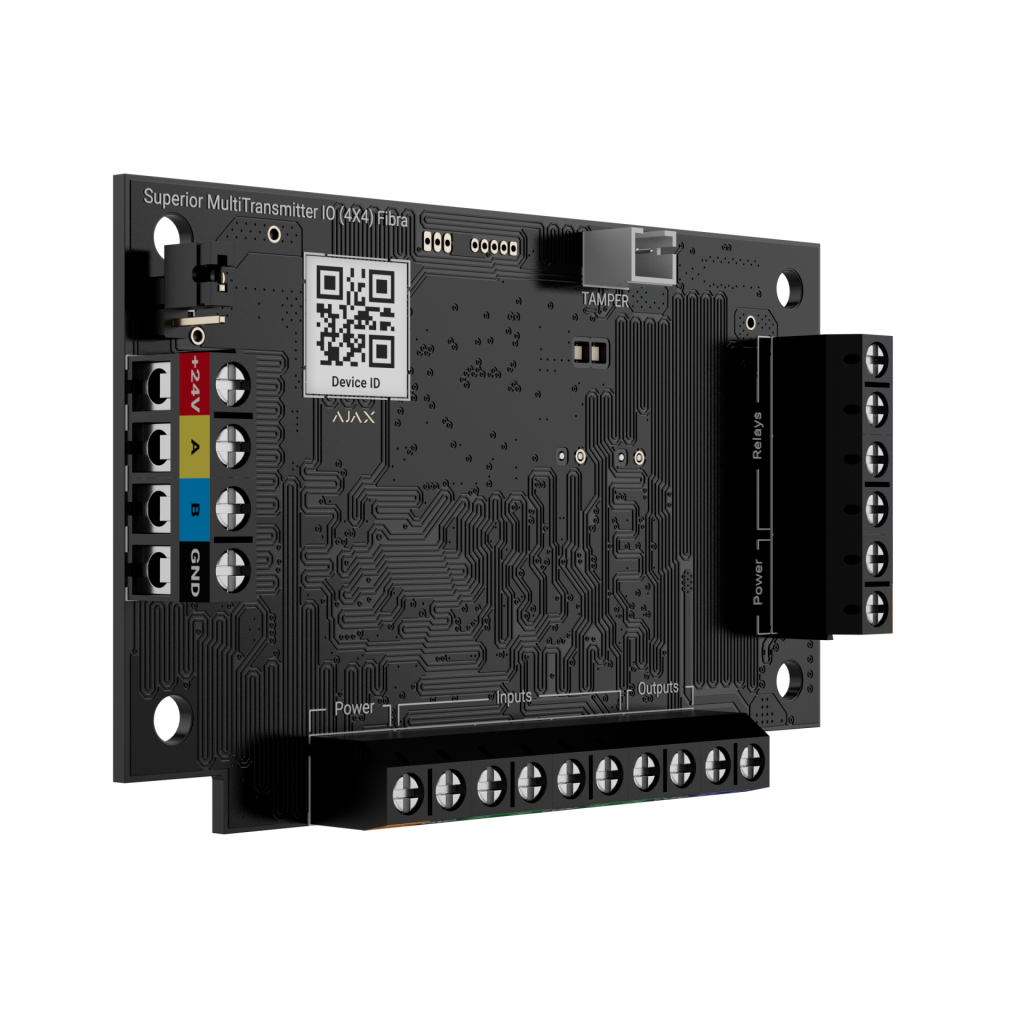

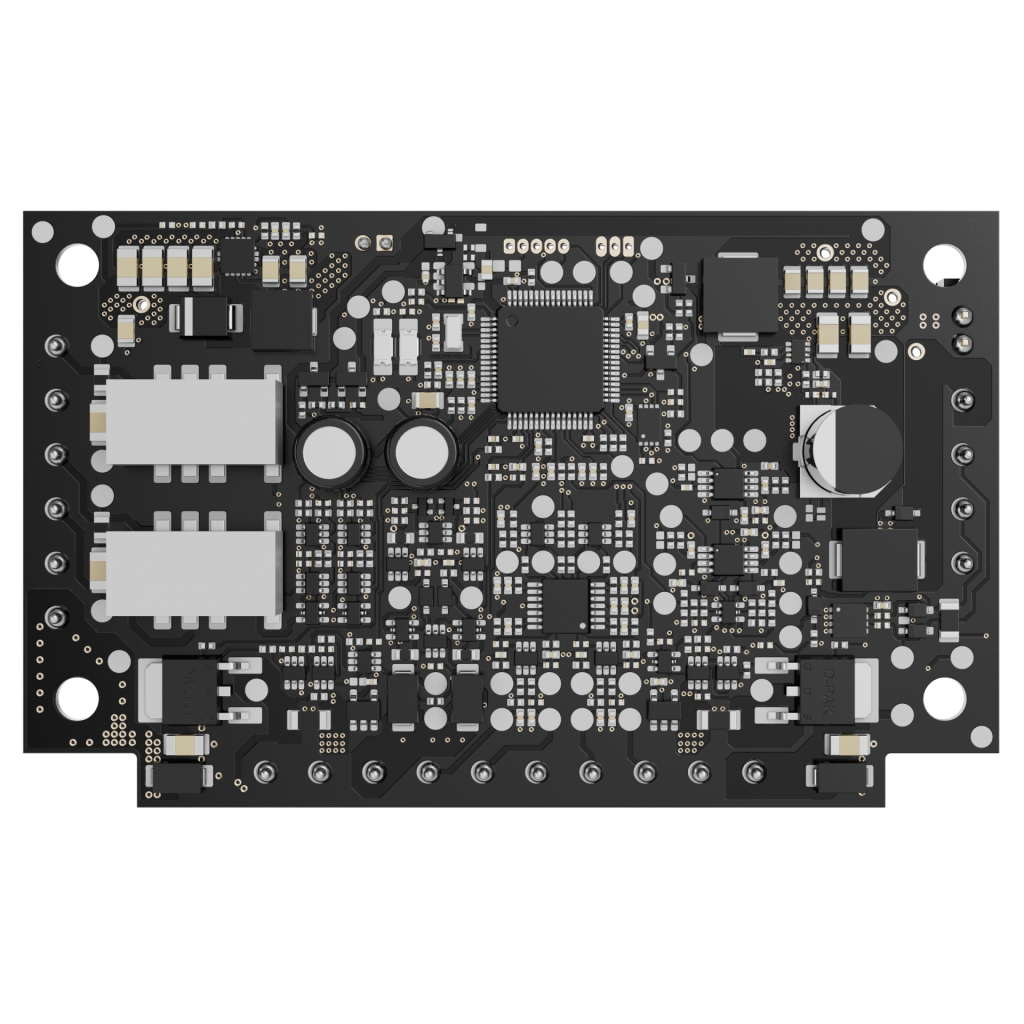

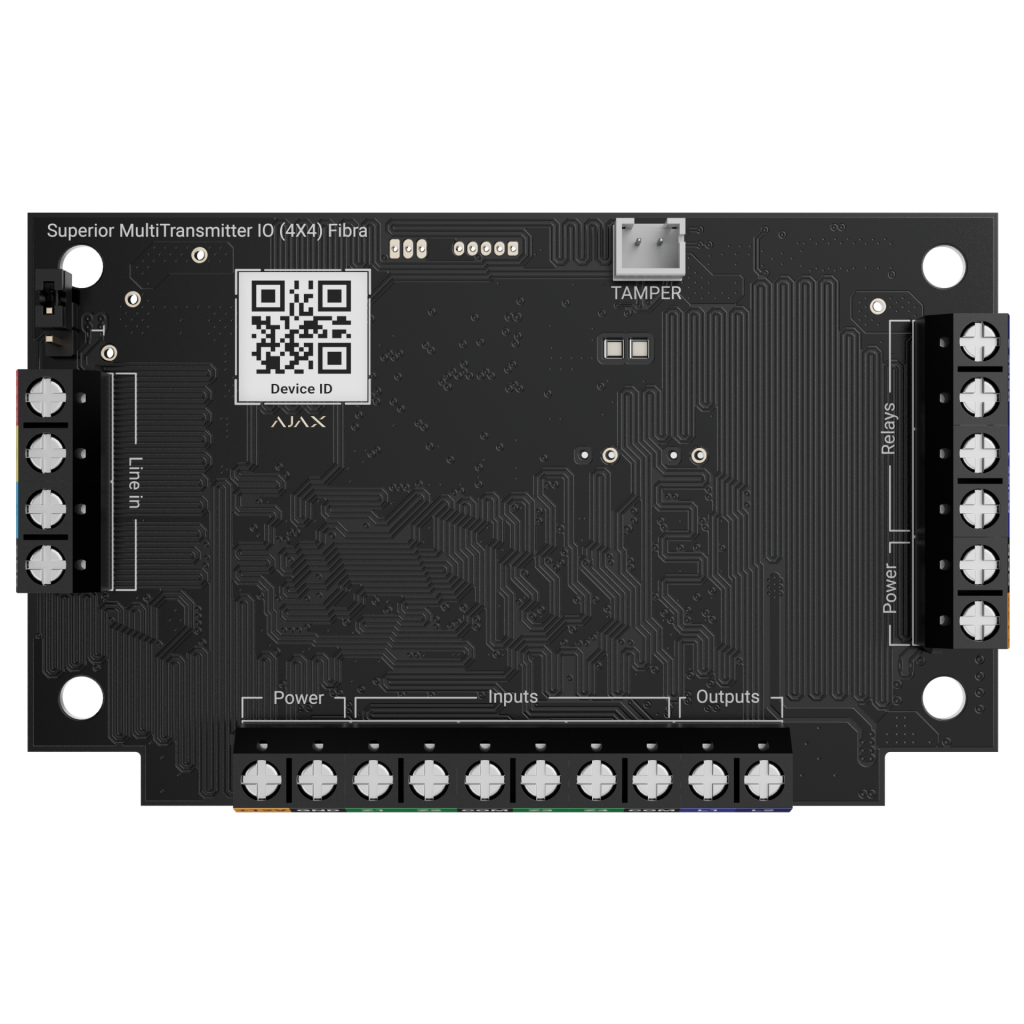

Superior MultiTransmitter IO (4x4) Fibra EU

Superior MultiTransmitter IO (4x4) Fibra EU

99,88 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 118,86 €

Der Ajax Superior MultiTransmitter IO (4×4) Fibra ist ein verkabeltes Integrationsmodul der Superior‑Linie mit 4 überwachten Eingängen und 4 Ausgängen (2× Relais + 2× Logikausgänge). Damit binden Errichter nahezu beliebige kabelgebundene Geräte von Drittanbietern in das Ajax Ökosystem ein – inklusive App‑Konfiguration, Ereignisprotokoll, Benachrichtigungen und Automatisierungsszenarien. Ideal für Objekt‑ und Türschutzanwendungen (z. B. Zwangsläufigkeit) sowie die Modernisierung von Bestandskomponenten in professionellen Projekten.

✓ Tür-/Objektlogik sauber abbilden: 4 Eingänge für Alarmzustände und 4 Ausgänge zur Ansteuerung von Schlössern, Sperrelementen oder Sirenen – ideal für Zwangsläufigkeit.

✓ Drittgeräte Ajax‑fähig machen: Bestehende kabelgebundene Hardware weiter nutzen und über App, Szenarien und Benachrichtigungen in moderne Abläufe überführen.

✓ Planungssicherheit im SG3‑Umfeld: Fibra‑Bus, flexible Anschlussarten (NC/NO/EOL/2EOL/3EOL) und EN 50131 SG3‑Eignung für anspruchsvolle Projekte.

Sofort verfügbar

Superior MultiTransmitter IO (4x4) Fibra EU

99,88 €

exkl. 19% USt. , zzgl.

Beschreibung
PDF (1)

Kurzfakten für Planung & Integration:

I/O‑Modul

4 Eingänge • 4 Ausgänge

2× Relais + 2× Logikausgänge

Technologie

Fibra (verkabelt)

Superior • EN 50131 SG3

Kompatibilität

Hub Hybrid (2G/4G)

Einbau im Ajax Case: A / B / D

Abmessungen

93 × 55 × 27 mm

Kabellänge Gerät ↔ Modul: bis 400 m

Hinweis: Das Modul ist für die Montage im Ajax Case vorgesehen – so wird der Sabotageschutz über den Case‑Anschluss realisiert.

Ajax Superior MultiTransmitter IO (4×4) Fibra: Drittgeräte intelligent integrieren

Der Superior MultiTransmitter IO (4×4) Fibra erweitert Ajax‑Installationen um eine universelle I/O‑Ebene: Vier Eingänge nehmen Alarme und Zustände von kabelgebundenen Fremdmeldern auf, während vier Ausgänge externe Aktoren steuern – z. B. Riegelschlösser, Sperrelemente, Sirenen oder Ansteuerungen in Tür- und Objektlogiken. Dadurch lassen sich auch Komponenten außerhalb des Ajax‑Portfolios in ein modernes, zentral verwaltetes Sicherheitssystem überführen.

Typische Use‑Cases im Projektgeschäft

Zwangsläufigkeit / Türschutz: Eingänge überwachen Zustände (z. B. Riegelkontakt, Türkontakt), Ausgänge steuern Schlösser/Blockierungen.
Modernisierung: Bestehende kabelgebundene Geräte behalten – Ajax übernimmt Bedienung, Szenarien und Benachrichtigungen.
Integration externer Systeme: Ein- und Ausgänge als Schnittstelle für objektbezogene Steuerungen.

Video: Funktionsprinzip & Integration im Ajax System

Praxisnutzen:
Das Video zeigt, wie Eingänge/Ausgänge im Ajax‑Ökosystem konfiguriert werden – hilfreich für die Planung von Türlogiken, Szenarien und die Integration von Drittgeräte‑Aktoren.

Eingänge: NC/NO bis 3EOL – sauber überwacht und dokumentierbar

Die vier Eingänge unterstützen NC, NO sowie EOL, 2EOL und 3EOL. Damit lassen sich Alarm, Sabotage und Leitungszustände differenziert erfassen – ein wichtiger Punkt für normorientierte Projektplanung und eine schnelle Fehlerdiagnose im Betrieb.

Ausgänge: 2 Relais + 2 Logikausgänge für Aktorik & Steuerung

Für die Steuerung externer Geräte stehen vier Ausgänge zur Verfügung: zwei potenzialfreie Relaiskontakte sowie zwei Logikausgänge. So können Errichter eine robuste Aktorik abbilden – von Türverriegelungen bis zur Ansteuerung von Sperrelementen oder Signalisierungskomponenten. Die Konfiguration erfolgt zentral in der App.

Planungs- & Installationshinweis:
• Versorgung über die Fibra‑Leitung (12–30 V, 0,5 A).
• Empfohlener Einbau im Ajax Case A/B/D inkl. Sabotageanschluss.
• Max. Kabellänge zwischen Fremdgerät und Modul: 400 m (projektabhängig auslegen).
• Einsatz in Innenräumen; I/O‑Logik und Szenarien vor Inbetriebnahme sauber dokumentieren.

Technische Daten

Artikeltyp: Zubehör / Integrationsmodul (I/O)
Linie: Superior
Verbindungstechnologie: Fibra
Kompatibilität: Hub Hybrid (2G & 4G), Ajax Case A/B/D
Anzahl Eingänge: 4
Anschlussarten (Eingänge): NC, NO, EOL, 2EOL, 3EOL
Anzahl Ausgänge: 4 (2 Relaisausgänge + 2 Logikausgänge)
Kabellänge Gerät ↔ Transmitter: bis 400 m
Stromversorgung: Fibra‑Leitung 12–30 V / 0,5 A
Abmessungen: 93 × 55 × 27 mm
Zulassung: EN 50131 SG3

Häufige Fragen (FAQ)

Wofür steht „IO (4×4)“?: Das Modul verfügt über 4 Eingänge zur Aufnahme von Alarm-/Statussignalen sowie über 4 Ausgänge (2 Relais + 2 Logik) zur Ansteuerung externer Geräte.
Mit welchen Ajax Zentralen ist das Modul kompatibel?: Mit dem Ajax Hub Hybrid (2G & 4G). Die Montage ist für Ajax Case A/B/D vorgesehen.
Welche Verdrahtungsarten werden an den Eingängen unterstützt?: NC, NO sowie EOL, 2EOL und 3EOL – für differenzierte Zustands- und Sabotageerkennung.
Kann ich damit auch Türlogiken (z. B. Zwangsläufigkeit) umsetzen?: Ja. Über Eingänge (Zustände) und Ausgänge (Aktorik) lassen sich Türschutz-/Zutrittslogiken projektspezifisch abbilden und per App steuern.

Normen & Sicherheit

EN 50131 SG3: Geeignet für Projekte mit erhöhten Sicherheitsanforderungen.
Sabotageschutz über Case: Anschluss an Ajax Case (A/B/D) für Manipulationsüberwachung.
Überwachte Eingänge: NC/NO bis 3EOL für saubere Trennung von Alarm, Sabotage und Leitungsfehler.
Verkabelte Bus‑Technik: Fibra‑Kommunikationstechnologie für stabile und planbare Objektinstallationen.

Integrations-Kompass: Welches Modul benötigen Sie?

Die vier Profi-Module von Ajax im schnellen Funktions-Check:

230V WallSwitch

Zweck: Schalten von Hochspannung (Licht, Steckdosen, Boiler).
Besonderheit: Integrierter Stromzähler zur Verbrauchskontrolle.

12/24V Relay

Zweck: Potentialfreies Schalten von Niederspannung (Tore, Türöffner).
Besonderheit: "Trockener Kontakt" – trennt Steuerkreis und Lastkreis.

INPUT Transmitter

Zweck: Macht einen kabelgebundenen Melder (z.B. Gas, Wasser) funkfähig.
Besonderheit: Passt oft direkt in das Gehäuse des Drittmelders.

MULTI MultiTransmitter

Zweck: Modernisierung alter Alarmanlagen (bis zu 18 Zonen).
Besonderheit: Bindet ganze Bestandsverkabelungen in das Ajax System ein.

Tipp: Nutzen Sie das Relay für Zutrittskontrolle (z.B. BURG-WÄCHTER) und den WallSwitch für Energiemanagement.

Produkteigenschaft	Wert
Hersteller:	AJAX Systems
Kategorie:	Ajax Fibra (Hybrid)
Artikelnummer:	117739.294.NC
GTIN:	4823114068041

Herstellerinformationen:

AJAX Systems

117739.294.NC Datenblatt (DE)
