Info

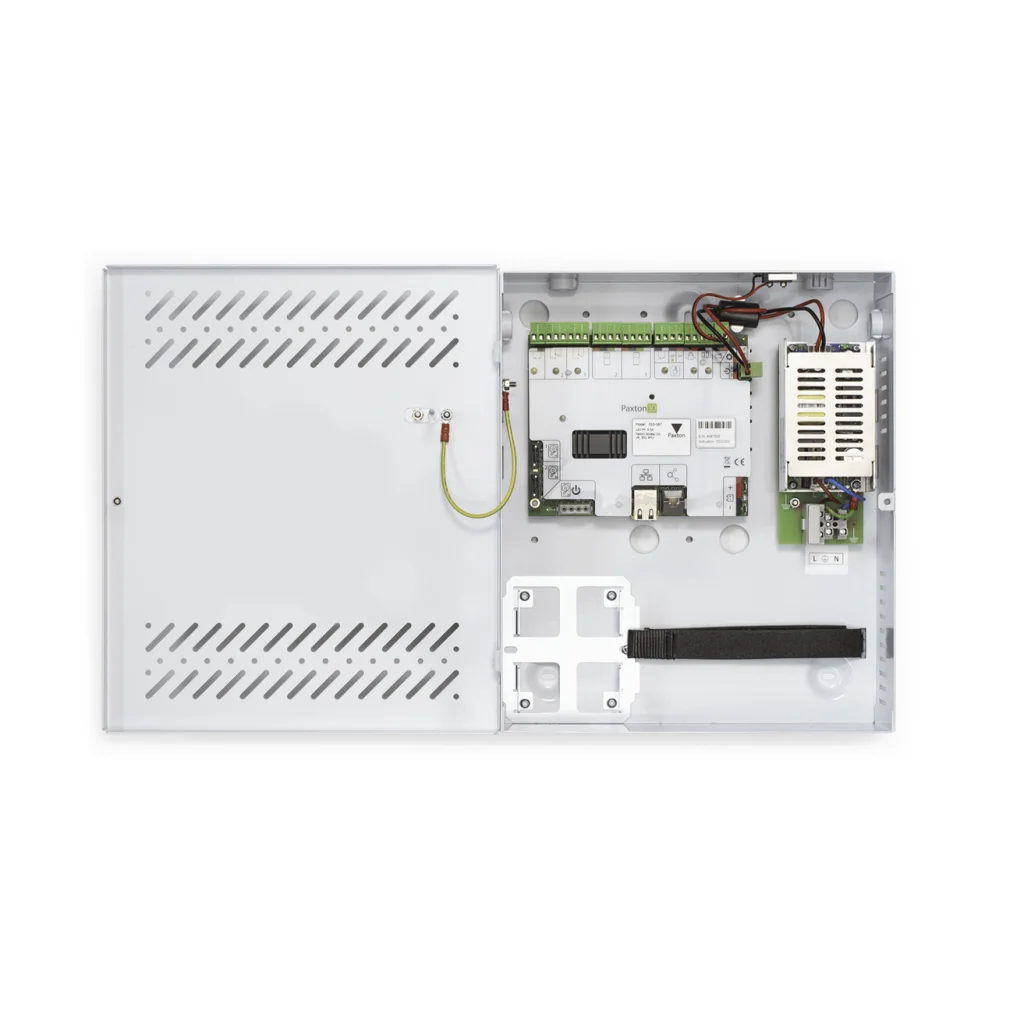

Der Paxton10 Video-Controller ermöglicht die Überwachung von bis zu vier IP-Kameras von Drittanbietern und gewährleistet dabei die volle Funktionalität des Paxton10 Tür-Controllers. Der Video-Controller ist ein Netzwerkgerät, das über TCP/IP kommuniziert und einfach in eine bestehende Netzwerkinfrastruktur integriert werden kann.
Installation
Die Installation des Paxton10 Video-Controllers ist einfach und unkompliziert. Das Verdrahtungsetikett auf dem Controller zeigt deutlich die farbcodierten Anschlüsse für Leser, Stromversorgung, Schloss und mehr. Der 12-Volt-Ausgang für das Schloss kann zur Steuerung jeder Art von Tür, Schranke oder Tor verwendet werden. Diagnose-LEDs zeigen den Status des Controllers und seiner Ein- und Ausgänge an.
Betrieb
Änderungen, die in der Paxton10 Software vorgenommen werden, werden sofort an den Tür- oder Video-Controller übermittelt. Sobald ein Benutzer seinen Transponder an den Leser hält, wird er von der Steuereinheit identifiziert und der Zutritt entsprechend freigeschaltet oder gesperrt.
Der Paxton10 Video-Controller kann Videomaterial auf zwei Festplattenlaufwerken in RAID1-Verbund speichern und bietet eine Stromversorgungsoption per Netzgerät oder über PoE. Der Controller steuert eine einzelne Tür und bietet zusätzliche E/A für den allgemeinen Gebrauch. Die verteilte Intelligenz-Architektur bedeutet, dass es keine zentrale Fehlerstelle gibt. Das System kann bis zu 250 Videocontroller unterstützen, und es gibt einen Verbindungs-Port für die Kaskadierung von bis zu drei Paxton10 Anschlüssen.
Technische Daten
- Einfache Plug-and-Play-Installation
- Verteilte Intelligenz-Architektur, lokal gespeicherte Programmierung
- Speicherung von Videomaterial erfolgt auf zwei Festplattenlaufwerken in RAID1- Verbund (Festplatten nicht enthalten)
- Ausgang für Türöffner: 12V dc/ 1A
- 2 Relais, Nennwerte: 30V dc/ 2A
- Anschlüsse für 2 Leser
- Eingänge für Türkontakt, Sabotagekontakt, Austrittstaster sowie 1 spannungsfreier digitaler Eingang
- Port zur Unterstützung von bis zu drei Paxton10 Connectoren
- Anschluß für 2 S-ATA Festplatten und Anschluß für 12V 7AH Backup-Akku (optional)
- 12V 4A Stromversorgung:
- Eingang: 100-240 V AC, 50/60 Hz, 1,5 A
- Ausgang: 12,8 V DC, 4 A
- Controller-Eingangsspannung: 12 - 24 V DC
- Stromaufnahme: Ruhezustand - 74 mA/3,87 W - Max. - 160 mA/8,3 W
- Betriebstemperatur: 0°C - +49°C
- Abmessungen (B x H x T): 275mm x 320mm x 70mm
