Wofür wird der I/O Connector verwendet?

Er dient zur Integration externer Geräte wie Aufzüge, Beleuchtung oder Sensoren in das Paxton10 System.

Benötigt das Modul eine eigene Stromversorgung?

Nein, der I/O Connector wird direkt vom Paxton10 Controller mit Strom versorgt.

Wie erfolgt die Verbindung?

Über ein Cat5-Kabel mit RJ45-Stecker und RS485-Kommunikation.

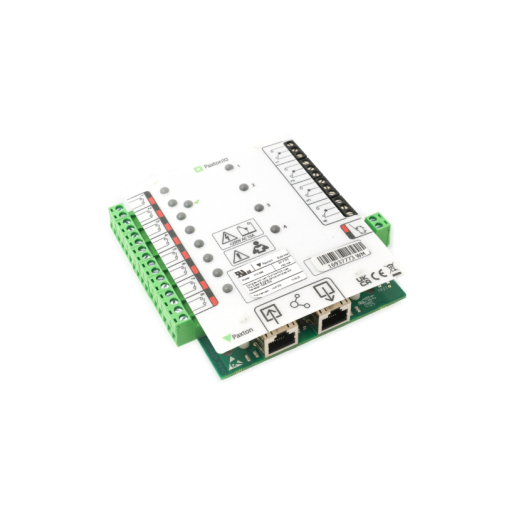

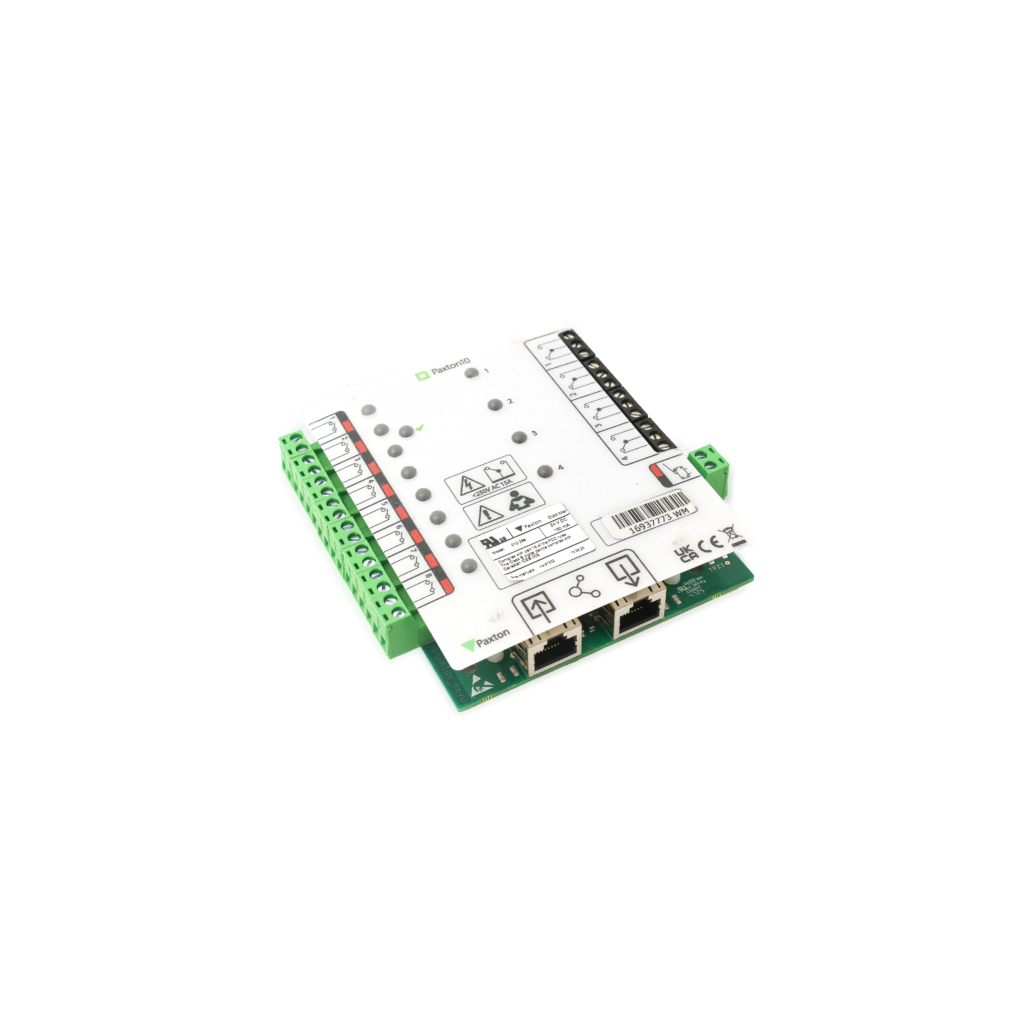

Paxton10 – I/O Connector

Registrieren Sie sich hier um Preise zu sehen

Der Paxton10 I/O Connector ist ein kompaktes Erweiterungsmodul zur Integration externer Geräte und Gebäudefunktionen in das Paxton10 System. Mit 8 Eingängen und 4 Relaisausgängen eignet sich das Modul ideal für Anwendungen wie Aufzüge, Beleuchtung, Heizungssteuerung oder die Überwachung von Sensoren. Die Kommunikation erfolgt verschlüsselt über RS485 direkt mit dem Paxton10 Türcontroller – ganz ohne zusätzliche Stromversorgung.

✓ 8 Inputs / 4 Relais: flexible Steuerung & Überwachung.
✓ Direkte Integration: Anschluss an Paxton10 Controller.
✓ Vielseitig einsetzbar: Aufzüge, Licht, Heizung, Sensorik.

Sofort verfügbar

Bestellen Sie innerhalb der nächsten 11 Stunden und 43 Minuten und Sie erhalten die Lieferung zwischen dem 17.6. und 18.6.

Paxton10 – I/O Connector

Registrieren Sie sich hier um Preise zu sehen

Beschreibung
PDF (2)

Kurzfakten: Paxton10 I/O Connector

8 Eingänge und 4 Relaisausgänge
RS485 Kommunikation (verschlüsselt)
Direkter Anschluss an Paxton10 Controller
Keine externe Stromversorgung erforderlich
Erweiterbar: bis zu 2 Module pro Controller (bei 12V)

Mehr als Zutrittskontrolle – Gebäudeintegration mit Paxton10

Mit dem Paxton10 I/O Connector erweitern Sie Ihr System um intelligente Steuerungsfunktionen. Von Aufzügen über Beleuchtung bis hin zu Sensorik – alles zentral über Paxton10 steuerbar.

Funktion & Nutzen

Der I/O Connector ermöglicht die einfache Integration externer Systeme in die Paxton10-Plattform. Eingänge können z. B. für Türkontakte oder Sensoren genutzt werden, während Relaisausgänge Geräte wie Beleuchtung oder Aufzüge steuern.

Gebäudeautomation: Steuerung von Licht, Heizung oder Aufzügen
Überwachung: Integration von Sensoren und Kontakten
Zentrale Steuerung: über Paxton10 Software & Aktionen
Flexible Erweiterung: modular und skalierbar

Verfügbare Varianten

I/O Connector: 8 Eingänge / 4 Relais
Input Connector: 16 Eingänge
Output Connector: 8 Relaisausgänge

Alle Varianten werden als separate Leiterplatten geliefert und können individuell kombiniert werden.

Installation

Montage als Leiterplatte in geeignetem Gehäuse
Anschluss über RJ45 (Cat5) an Paxton10 Controller
Kommunikation via RS485 (verschlüsselt)
Max. Kabellänge: 100 Meter
Bis zu 2 Module pro Controller (bei 12V Betrieb)

Hinweis: Bei Verwendung eines PoE+-Splitters ist nur ein Modul möglich.

Video: Paxton10 System

FAQ

Wofür wird der I/O Connector verwendet?: Zur Integration externer Geräte wie Aufzüge, Beleuchtung oder Sensoren in das Paxton10 System.
Benötigt das Modul eine eigene Stromversorgung?: Nein, es wird direkt vom Paxton10 Controller mit Strom versorgt.
Wie erfolgt die Verbindung?: Über ein Cat5-Kabel mit RJ45-Stecker und RS485-Kommunikation.
Wie viele Module kann ich anschließen?: Bis zu zwei Module pro Controller bei 12V Versorgung, bei PoE+ nur eines.
