Info

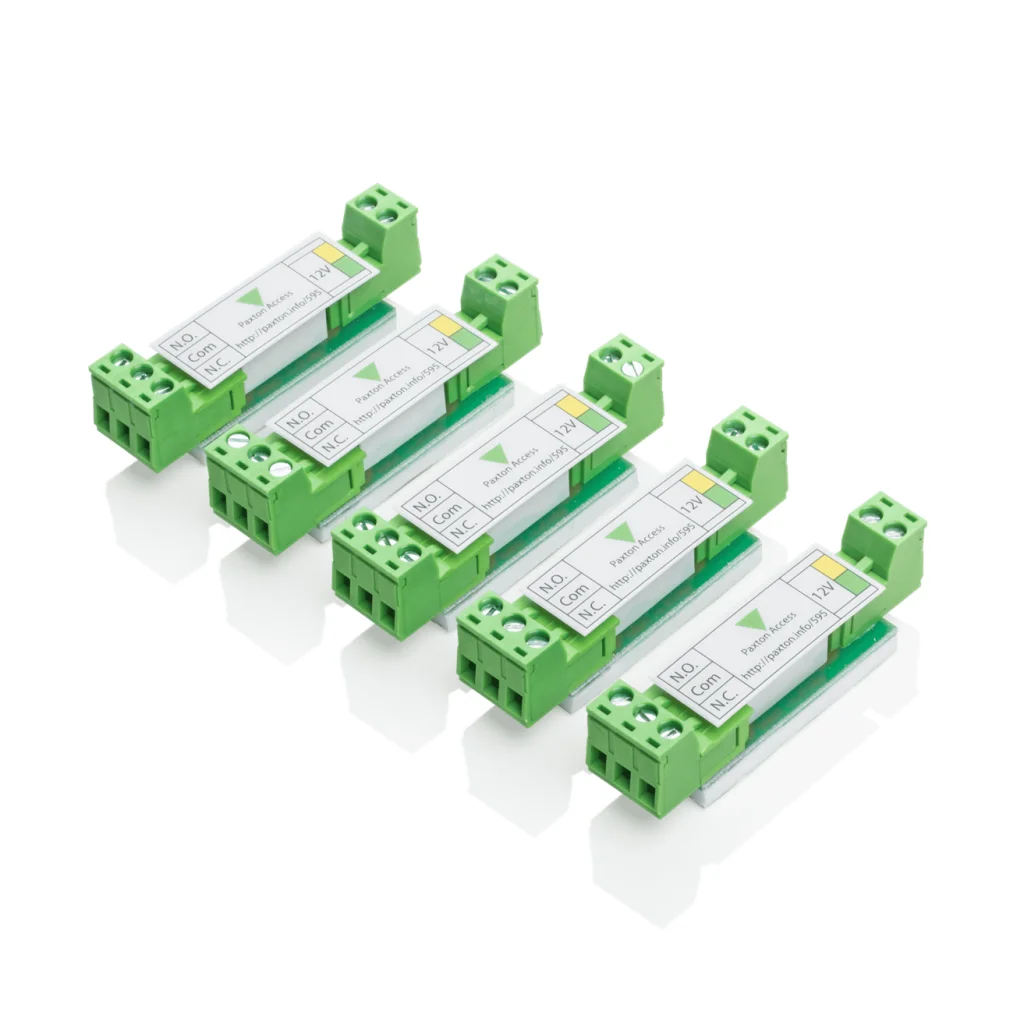

Kompaktsysteme verwenden eine 12 V Gleichstrom-Schaltspannung als Ausgabe für ein Schloss. Dies ist nicht geeignet für Situationen, in denen spannungsfreie Kontakte zur Kontrolle externer Geräte benötigt werden, wie z. B. Rollläden oder 24 V-Schlösser. Das Steuerausgangsmodul des Kompaktsystems ist für den Anschluss über diese Ausgabe (grün/gelbe Adern) und zur Bereitstellung geschalteter (NO / NC) spannungsfreier Kontakte konzipiert.
Installation
Die Anschlüsse sind farbkodiert, um die Anschlüsse für das Kompaktsystem zu zeigen. Nehmen Sie die Verkabelung einfach entsprechend des Etiketts auf dem Modul vor.
Bedienung
Der Steuerausgang kann für die Schaltung von maximal 40 Volt Gleich-/Wechselstrom bei 4 A verwendet werden.
