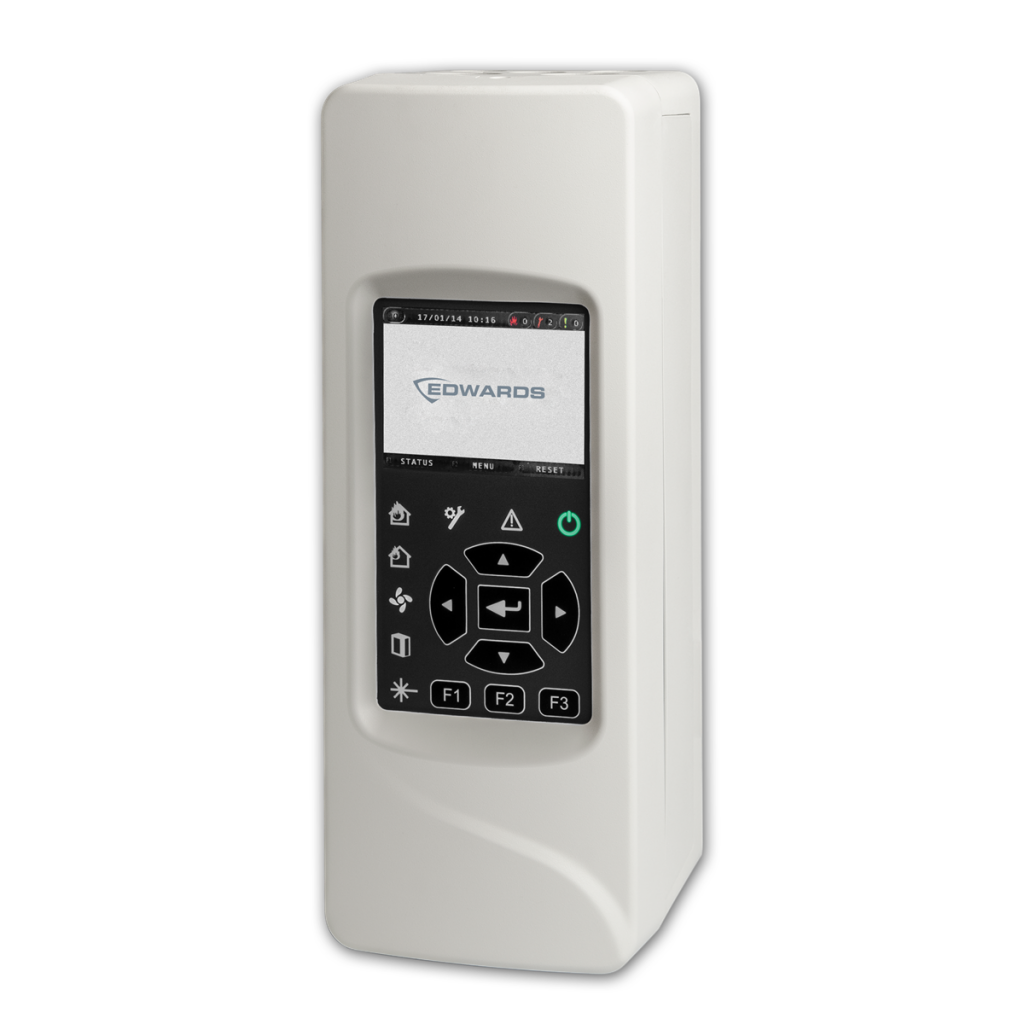

FHSD8310-ULF LaserSense ModuLaser, Standard-Anzeigemodul
Das FHSD8310-ULF LaserSense ModuLaser Standard-Anzeigemodul bietet eine hochmoderne Lösung für die Ansaugraucherkennung. Es kombiniert ein modulares Design mit einer intuitiven Benutzeroberfläche, um eine effiziente Installation und einfache Wartung zu ermöglichen. Das Anzeigemodul kann bis zu 8 Detektormodule unterstützen, die über RS-485-Verbindungen kommunizieren, und ist ideal für anspruchsvolle Umgebungen geeignet.
Eigenschaften
- Modulares Design: Separate, zentral steuerbare Detektormodule ermöglichen eine effiziente Verrohrung und getrennte Zonen ohne Überlappungen.
- In Zonen unterteilte Ansaugraucherkennung: Einzelne Detektormodule ermöglichen die Erkennung einzelner Bereiche oder Zonen. Spezifische Zonenalarminformationen können über dedizierte Alarmrelais in jedem Detektormodul an die Hauptfeuermelderzentrale übermittelt werden.
- Vereinfachte Installation: Dank des ausgeklügelten Dockingstation-Designs können Detektoren problemlos als Gruppe miteinander verbunden werden. Empfindliche Elektronik lässt sich leicht entfernen, um sicherzustellen, dass sie bei der ersten Fixinstallation nicht beschädigt wird. Ansaugrohre und Kabeleinführungen können problemlos an der Ober- oder Unterseite des Geräts angebracht werden.
- Intuitive Benutzeroberfläche: Das helle, gut sichtbare TFT-Farbdisplay und die universellen Navigations- und Steuertasten machen das Programmieren und Diagnostizieren zum Kinderspiel.
- Einfacher Rohranschluss: Das Schnellanschluss-Rohradaptersystem rastet sicher ein, lässt aber dennoch viel Raum für einen einfachen Rohranschluss und -abbau.
- Schnelle Rauchortung: Jedes Detektormodul ist in sich geschlossen, sodass es ohne Verzögerungen zur Bestimmung kommt, in welcher Zone (Probenahmerohr) Rauch vorhanden ist.
Anwendung
Das Standard-Anzeigemodul von LaserSense ModuLaser ist ideal für anspruchsvolle Umgebungen, die eine präzise und zuverlässige Rauchdetektion erfordern. Es bietet fortschrittliche Funktionen, die das Risiko von Fehlalarmen minimieren und eine einfache Wartung ermöglichen. Mit seinem modularen Aufbau ist es besonders geeignet für industrielle Anwendungen, bei denen Staub und Schmutz die Leistung herkömmlicher Rauchmelder beeinträchtigen könnten.
Technische Spezifikationen
Parameter | Wert |
---|---|
Statusanzeige | LEDs |
Benutzerschnittstelle | TFT und Navigationstasten auf Normal- und Command-Displaymodulen |
Alarmstufen | 4 (Aux, Voralarm, Alarm und Alarm 2) |
Ereignisprotokoll | 20.000 Veranstaltungen pro Modul |
RS485-Unterstützung | Ja (SenseNET und SenseNET+) |
Konnektivität | USB (x2) auf Anzeigemodul |
Betriebsspannung | 24 V Gleichstrom nominal |
Aktueller Verbrauch | Anzeigemodul (bei 24 VDC): 204 mA (Minimum), 232 mA (Standard), 232 mA (Befehl) |
Erkennungsprinzip | Laserlichtstreuung - Massenerkennung und Partikelbewertung |
Partikelempfindlichkeitsbereich | 0,003 bis 10 Mikrometer |
Abmessungen | 110,5 x 133,5 x 300 mm (B x T x H) |
Nettogewicht | Anzeigemodul: 1,18 kg; Detektormodul: 1,57 kg |
Farbe | Creme |
Montage | Oberflächenmontage |
Kabeleinführungen | 2 unten, 2 hinten, 2 oben am Detektormodul und 3 oben am Anzeigemodul |
Betriebstemperatur | 0 bis +38°C (UL); 0 bis +49°C (FM) |
IP Klassifizierung | IP40 |
Zertifizierung | CSFM, FM, UL, ULC |
Regulatorisch
Das FHSD8310-ULF Standard-Anzeigemodul entspricht den höchsten Standards für Brandschutz und Sicherheit. Es ist für den Einsatz als Freiflächenschutz und für Spezialanwendungen gemäß UL268 zugelassen.
Hersteller: | ![]() |
Kategorie: | Rauchansaugsysteme |
Artikelnummer: | FHSD8310-ULF |
