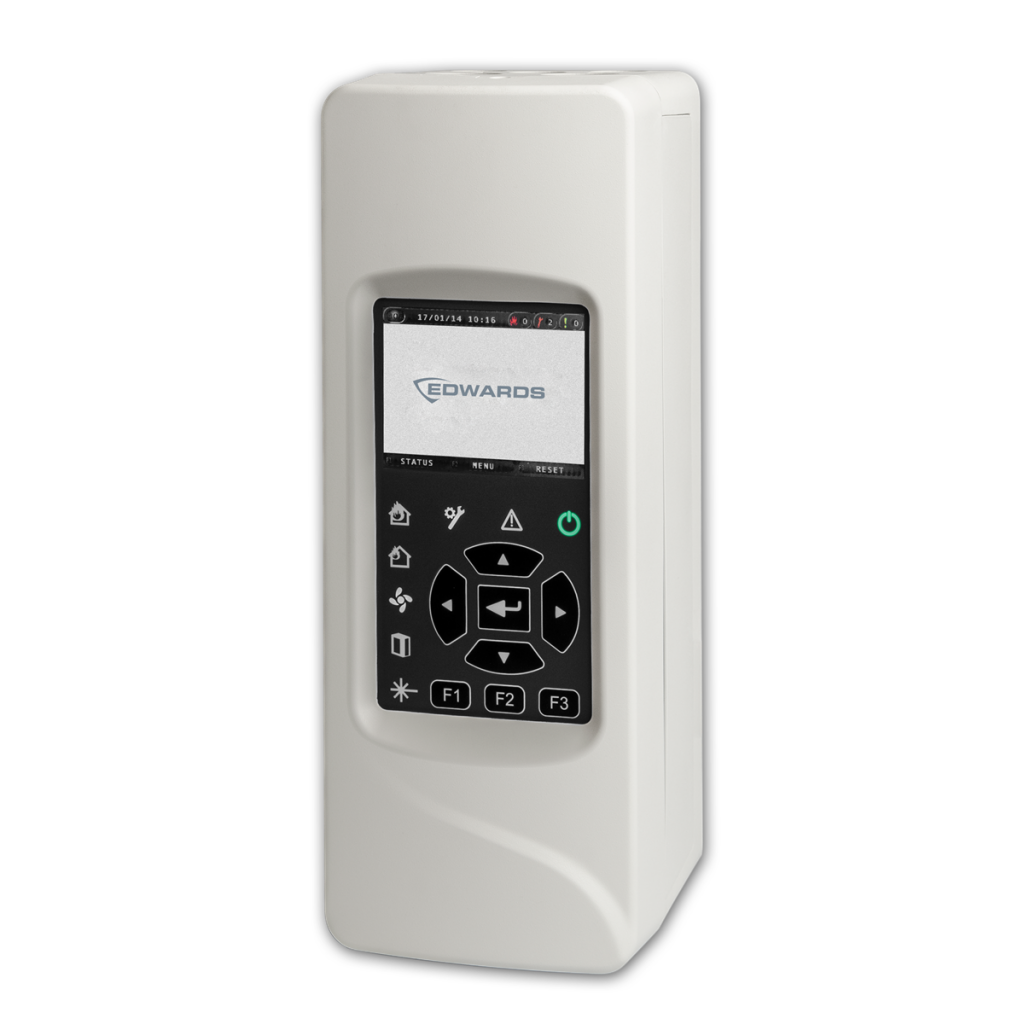

FHSD8310: LaserSense ModuLaser, Standard Display Module

Das LaserSense ModuLaser System ist eine skalierbare Lösung zur Ansaugraucherkennung, die einfache Installation, beschleunigte Wartung und flexible Anwendungsmöglichkeiten bietet. Es besteht aus zwei Hauptmodulen: dem Anzeigemodul und dem Detektormodul. Das Standard-Display-Modul bietet eine intuitive Benutzeroberfläche und ermöglicht eine effiziente Kontrolle und Überwachung mehrerer Detektormodule.

Eigenschaften

• Modulares Design: Separate, zentral steuerbare Detektormodule ermöglichen die gezielte Rauchansaugung in diskreten Bereichen ohne Überlappung.
• Bereichsspezifische Ansaugraucherkennung: Jedes Detektormodul kann spezifische Bereiche oder Zonen überwachen, und über eine gemeinsame APIC-Adresskarte oder dedizierte Alarmrelais werden spezifische Alarminformationen an die Hauptmelderzentrale übertragen.
• Vereinfachte Installation: Dank des durchdachten Designs der Dockingstation können Detektoren einfach als Gruppe verbunden werden, wobei empfindliche Elektronik während der Erstinstallation geschützt wird.
• Intuitive Benutzeroberfläche: Ein helles TFT-Farbdisplay mit universellen Navigations- und Steuertasten erleichtert die Programmierung und Diagnose.
• Einfache Rohrverbindung: Das Quick-Fit-Rohradaptersystem ermöglicht eine sichere Verbindung und eine einfache Installation und Entfernung der Rohrleitungen.
• Schnelle Ortung des Rauchs: Jedes Detektormodul arbeitet eigenständig, sodass Verzögerungen bei der Bestimmung des Rauchs in einem Bereich vermieden werden.

Technische Spezifikationen

Allgemein

• Statusanzeige: LEDs
• Benutzerschnittstelle: TFT und Navigationstasten auf Standard- und Command-Display-Modul
• Alarmstufen: 4 (Aux, Voralarm, Alarm und Alarm 2)
• Ereignisprotokoll: 20.000 Ereignisse pro Modul
• RS485-Unterstützung: Ja (SenseNET und SenseNET+)
• Konnektivität: USB (x2) und APIC auf Display-Modul

Elektrische Angaben

• Betriebsspannung: 8 - 30 VDC
• Aktueller Verbrauch:
• Display-Modul: 204 mA (Minimum Display), 232 mA (Standard Display), 232 mA (Command Display)
• Detektor-Modul: 260 mA (Lüftergeschwindigkeit 1), 380 mA (Lüftergeschwindigkeit 6, Werkseinstellung), 940 mA (Lüftergeschwindigkeit 16)

Erkennung

• Detektionsprinzip: Laserlichtstreuungsmassenerkennung und Partikelbewertung
• Partikelempfindlichkeitsbereich: 0,003 bis 10 Mikronen

Ansaugrohr

• Länge: Bis zu 250 m kombiniert pro Detektormodul
• Anzahl Ansaugbohrungen:
• Bis zu 20 (Klasse A) pro Detektormodul
• Bis zu 40 (Klasse B) pro Detektormodul
• Bis zu 50 (Klasse C) pro Detektormodul
• Einlassgröße: 27 oder 25 mm Außendurchmesser
• Einlassort: Oben oder unten
• Entlüftungsgröße: 27 oder 25 mm Außendurchmesser
• Entlüftungsort: Oben oder unten

Eingang

• Eingabemenge: 2 pro Modul
• Eingangstyp und Klasse: Überwacht
• Abschlusswiderstand: 15 kΩ ±5%, 1/4 W
• Programmierbar: Ja

Ausgang

• Ausgabemenge: 3 pro Modul
• Ausgabetyp und -klasse: Spannungsfrei (Kontaktbelastung 2 A bei 30 VDC / NO/NC/C)
• Programmierbar: Ja

Physikalisch

• Abmessungen: 110,5 x 133,5 x 300 mm (B x D x H)
• Nettogewicht: 1,18 kg (Display-Modul), 1,57 kg (Detektor-Modul)
• Farbe: Creme
• Montage: Oberflächenmontage
• Kabeleinführungen: 2 unten, 2 auf Rückseite, 2 oben am Detektormodul und 3 oben am Display-Modul

Umweltbedingungen

• Betriebstemperatur: -20 bis +60 °C
• Relative Luftfeuchtigkeit: 0 bis 95% nicht-kondensierend
• Umgebung: Drinnen
• IP-Klassifizierung: IP40

Regulativ

• Kompatibilität: REACH, RoHS
• Zertifizierung: BOSEC, CPR, EN54-20, LPCB, VdS

Physikalisch

• Kabeleinführungsgröße: 20 mm (0,5 Zoll) - oben und unten
• Detektormodul-Ausrichtung: Vertikal (0° oder 180°)

Chart Recorder

• Sampling-Periode: Einstellbar zwischen 1s und 60s
• Kapazität: 1 Monat @ 1s / Bis zu 5 Jahre @ 60s
• Aufgezeichnete Werte: Detektorwert, 4 Alarmlevelwerte, Durchflusswert und Temperatur (alle gleichzeitig)
