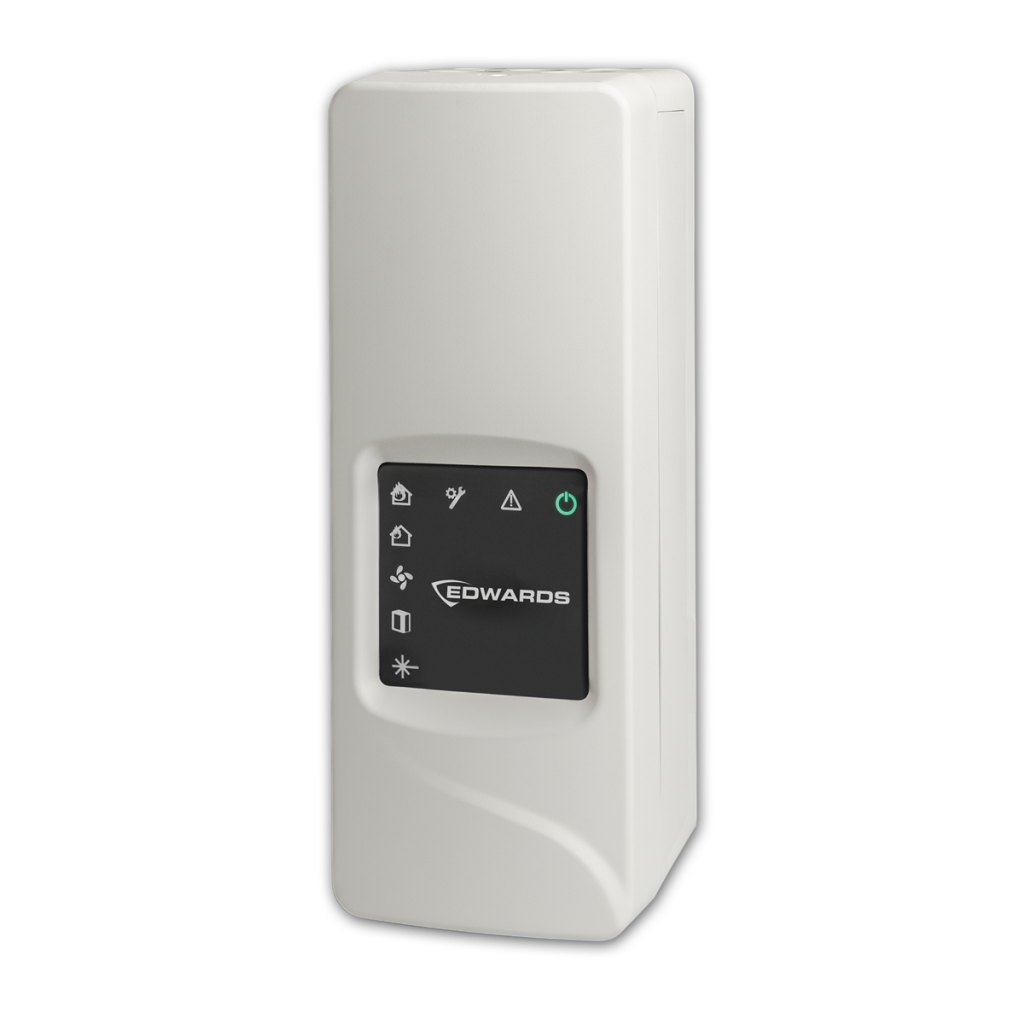

FHSD8300: LaserSense ModuLaser, Minimales Anzeigemodul

Das LaserSense ModuLaser Minimales Anzeigemodul FHSD8300 ist Teil eines modularen Systems zur Ansaugraucherkennung. Es bietet eine kostengünstige Lösung für Anwendungen, bei denen einfache Statusanzeigen ausreichend sind. Das System ermöglicht eine effiziente Installation, schnelle Wartung und eignet sich für anspruchsvolle Umgebungen.

Eigenschaften

• Modulares Design: Separate, zentral ansteuerbare Detektormodule ermöglichen effizientes Ansaugen und die Abdeckung diskreter Bereiche ohne Überlappung.
• Bereichsspezifische Ansaugraucherkennung: Detektormodule ermöglichen die Erkennung einzelner Bereiche oder Zonen, die spezifische Alarminformationen an die Hauptmelderzentrale übermitteln.
• Vereinfachte Installation: Dank des ausgeklügelten Designs der Dockingstation können Detektoren einfach als Gruppe miteinander verbunden werden. Die Elektronik ist leicht entfernbar, um sie während der Installation zu schützen.
• Kostengünstiges Anzeigemodul: Das Minimum Display Module bietet eine einfache Statusanzeige über LEDs und eignet sich ideal für Anwendungen, bei denen erweiterte Anzeigen nicht erforderlich sind.

Mindestanzeigemodul

Das ModuLaser Minimum Display Module bietet eine kostengünstige Alternative zum Standard Display Module. Während das Standard-Anzeigemodul über eine Benutzeroberfläche mit TFT-Farbdisplay und Navigationstasten verfügt, beschränkt sich das Minimum-Anzeigemodul auf Status-LEDs. Für einfache Anwendungen, bei denen nur lokale Fehler- oder Alarmanzeigen erforderlich sind, bietet das Minimum Display Module eine zuverlässige Lösung.

Perfekte Lösung für anspruchsvolle Umgebungen

Dank fortschrittlicher Funktionen, die das System nahezu unempfindlich gegen Staub und Schmutz machen, ist ModuLaser ideal für den Einsatz in widrigen Umgebungen geeignet, in denen herkömmliche Rauchmelder versagen könnten. Die präzise optische Erkennungstechnologie sorgt für eine zuverlässige Früherkennung ohne die üblichen Fehlalarme, die bei hochempfindlichen Systemen auftreten.

Technische Spezifikationen

Allgemein

• Statusanzeige: LEDs
• Benutzerschnittstelle: Nur Status-LEDs auf dem Minimum Display Modul
• Alarmstufen: 4 (Aux, Voralarm, Alarm und Alarm 2)
• Ereignisprotokoll: 20.000 Ereignisse pro Modul
• RS485-Unterstützung: Ja (SenseNET und SenseNET+)
• Konnektivität: USB (x2) und APIC auf Display Modul

Elektrische Angaben

• Betriebsspannung: 8 - 30 VDC
• Aktueller Verbrauch:
  • Minimum Display Modul: 204 mA
  • Detektormodul: 260 mA - Lüftergeschwindigkeit 1, 380 mA - Lüftergeschwindigkeit 6, 940 mA - Lüftergeschwindigkeit 16

Erkennung

• Erkennungsprinzip: Laserlichtstreuungsmassenerkennung und Partikelbewertung
• Bereich: 0,0015 bis 25 % (%Beobachtungen/m)
• Partikelempfindlichkeitsbereich: 0,003 bis 10 Mikronen

Ansaugrohr

• Länge: Bis zu 250 m kombiniert pro Detektormodul
• Anzahl Ansaugbohrungen:
  • Bis zu 20 - Klasse A pro Detektormodul
  • Bis zu 40 - Klasse A pro Detektormodul
  • Bis zu 50 - Klasse A pro Detektormodul
• Einlassgröße: 27 oder 25 mm Außendurchmesser
• Einlassort: Oben oder unten
• Entlüftungsgröße: 27 oder 25 mm Außendurchmesser
• Entlüftungsort: Oben oder unten

Eingang

• Eingabemenge: 2 pro Modul
• Eingangstyp und Klasse: Überwacht
• Beenden: 15 KΩ 5% 1/4 W
• Programmierbar: Ja

Ausgang

• Ausgabetyp und -Klasse: Spannungsfrei (Kontaktbelastung 2 A bei 30 VDC / NO/NC/C)
• Programmierbar: Ja

Physikalisch

• Abmessungen: (B x T x H) 110,5 x 133,5 x 300 mm
• Nettogewicht:
  • Anzeigemodul: 1,18 kg
  • Detektormodul: 1,57 kg
• Farbe: Creme
• Montage: Oberflächenmontage
• Kabeleinführungen: 2 unten, 2 auf Rückseite, 2 oben am Detektormodul und 3 oben am Display Modul

Umweltbedingungen

• Betriebstemperatur:
  • Gerät: -20 bis +60 °C
  • Probeluft: -20 bis +60 °C
• Relative Luftfeuchtigkeit: 0 bis 95% nicht-kondensierend
• Umgebung: Drinnen
• IP Klassifizierung: IP40

Regulatorisch

• Kompatibilität: REACH, RoHS
• Zertifizierung: BOSEC, CPR, EN54-20, LPCB, VdS

Mechanisch

• Kabeleinführungsgröße: 20 mm (0,5 Zoll) – oben und unten
• Ausrichtung des Detektormoduls: Vertikal (0 Grad oder 180 Grad)
• Diagrammschreiber:
  • Probenahmezeitraum: Einstellbar zwischen 1s und 60s
  • Kapazität: 1 Monat @ 1s / Bis zu 5 Jahre @ 60s
  • Erfasste Werte: Detektorwert, 4 Alarmstufenwerte, Durchflusswert und Temperatur (alles gleichzeitig)

Ansaugrohr

• Zulaufmenge: 1 pro Detektormodul
