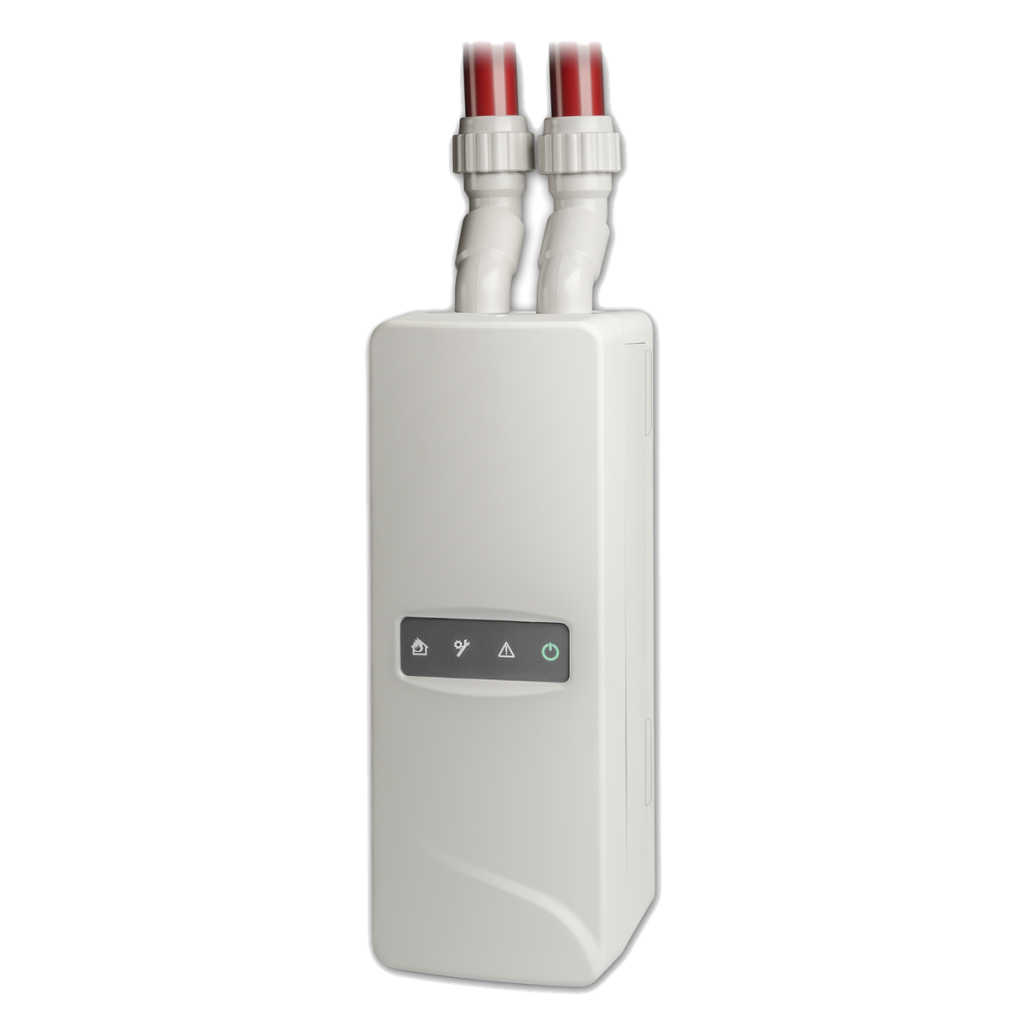

FHSD8330: LaserSense ModuLaser, Detektormodul
Das LaserSense ModuLaser Detektormodul FHSD8330 ist Teil eines hochmodularen Systems zur Ansaugraucherkennung, das sich ideal für den Einsatz in anspruchsvollen Umgebungen eignet. Es ermöglicht eine präzise Überwachung einzelner Bereiche und unterstützt eine einfache Installation und Wartung.
Eigenschaften
- Modulares Design: Separate, zentral ansteuerbare Detektormodule ermöglichen effizientes Ansaugen und decken diskrete Bereiche ohne Überlappung ab.
- Bereichsspezifische Ansaugraucherkennung: Detektormodule ermöglichen die Erkennung einzelner Bereiche oder Zonen und übertragen spezifische Alarminformationen an die Hauptmelderzentrale.
- Vereinfachte Installation: Das ausgeklügelte Design der Dockingstation erleichtert die Gruppeninstallation von Detektoren. Die Elektronik ist leicht entfernbar, um sie während der Installation zu schützen.
- Intuitive Benutzeroberfläche: Helles, gut einsehbares Farb-TFT-Display und universelle Navigations- und Steuertasten erleichtern die Programmierung und Diagnose.
Moduldetektor
Das Detektormodul FHSD8330 ist ein vollständig in sich geschlossenes Gerät, das die angesaugte Luft aus dem geschützten Bereich analysiert und bei Vorliegen von Rauchpartikeln entsprechende Alarm- oder Fehlermeldungen auslöst. Diese werden an das verbundene Anzeigemodul weitergeleitet. Das modulare Design ermöglicht zudem eine einfache Wartung, da jedes Modul separat gewartet werden kann, ohne dass das gesamte System betroffen ist.
Perfekte Lösung für anspruchsvolle Umgebungen
Mit fortschrittlichen Funktionen, die das System unempfindlich gegen Staub und Schmutz machen, ist ModuLaser ideal für anspruchsvolle Umgebungen. Die präzise optische Erkennungstechnologie minimiert das Risiko von Fehlalarmen, während eine exklusive Kompensationstechnologie für Umgebungsbedingungen eine zuverlässige Erkennung gewährleistet.
Technische Spezifikationen
Allgemein
- Statusanzeige: LEDs
- Benutzerschnittstelle: TFT und Navigationstasten auf Standard und Command Display
- Alarmstufen: 4 (Aux, Voralarm, Alarm und Alarm 2)
- Ereignisprotokoll: 20.000 Ereignisse pro Modul
- RS485-Unterstützung: Ja (SenseNET und SenseNET+)
- Konnektivität: USB (x2) und APIC auf Display Modul
Elektrische Angaben
- Betriebsspannung: 18 - 30 VDC
- Aktueller Verbrauch:
- Display Modul: 204 mA - Minimum Display Modul, 232 mA - Standard Display Modul, 232 mA - Command Display Modul
- Detektormodul: 260 mA - Lüftergeschwindigkeit 1, 380 mA - Lüftergeschwindigkeit 6, 940 mA - Lüftergeschwindigkeit 16
Erkennung
- Erkennungsprinzip: Laserlichtstreuungsmassenerkennung und Partikelbewertung
- Empfindlichkeit: 0,002 % obs/m bis 25 % obs/m (0,0006 % obs/ft bis 7,62 % obs/ft)
- Partikelempfindlichkeitsbereich: 0,003 bis 10 Mikronen
Ansaugrohr
- Länge: Bis zu 250 m kombiniert pro Detektormodul
- Anzahl Ansaugbohrungen:
- Bis zu 20 - Klasse A pro Detektormodul
- Bis zu 40 - Klasse B pro Detektormodul
- Bis zu 50 - Klasse C pro Detektormodul
- Einlassgröße: 27 oder 25 mm Außendurchmesser
- Einlassort: Oben oder unten
- Entlüftungsgröße: 27 oder 25 mm Außendurchmesser
- Entlüftungsort: Oben oder unten
Eingang
- Eingabemenge: 2 pro Modul
- Eingangstyp und Klasse: Überwacht
- Beenden: 15 KΩ 5% 1/4 W
- Programmierbar: Ja
Ausgang
- Ausgabemenge: 3 pro Modul
- Ausgabetyp und -Klasse: Spannungsfrei (Kontaktbelastung 2 A bei 30 VDC / NO/NC/C)
- Programmierbar: Ja
Physikalisch
- Abmessungen: (B x T x H) 110,5 x 133,5 x 300 mm
- Nettogewicht:
- Anzeigemodul: 1,18 kg
- Detektormodul: 1,57 kg
- Farbe: Creme
- Montage: Oberflächenmontage
- Kabeleinführungen: 2 unten, 2 auf Rückseite, 2 oben am Detektormodul und 3 oben am Display Modul
Umweltbedingungen
- Betriebstemperatur:
- Gerät: -20 bis +60 °C
- Probeluft: -20 bis +60 °C
- Relative Luftfeuchtigkeit: 0 bis 95% nicht-kondensierend
- Umgebung: Drinnen
- IP Klassifizierung: IP40
Regulatorisch
- Kompatibilität: REACH, RoHS
- Zertifizierung: BOSEC, CPR, EN54-20, LPCB, VdS
Mechanisch
- Kabeleinführungsgröße: 20 mm (0,5 Zoll) – oben und unten
- Ausrichtung des Detektormoduls: Vertikal (0° oder 180°)
- Diagrammschreiber:
- Probenahmezeitraum: Einstellbar zwischen 1 s und 60 s
- Kapazität: 1 Monat @ 1 s / Bis zu 5 Jahre @ 60 s
- Erfasste Werte: Detektorwert, 4 Alarmstufenwerte, Durchflusswert und Temperatur (alles gleichzeitig)
Ansaugrohr
- Zulaufmenge: 1 pro Detektormodul
Hersteller: | ![]() |
Kategorie: | Rauchansaugsysteme |
Artikelnummer: | FHSD8330 |
