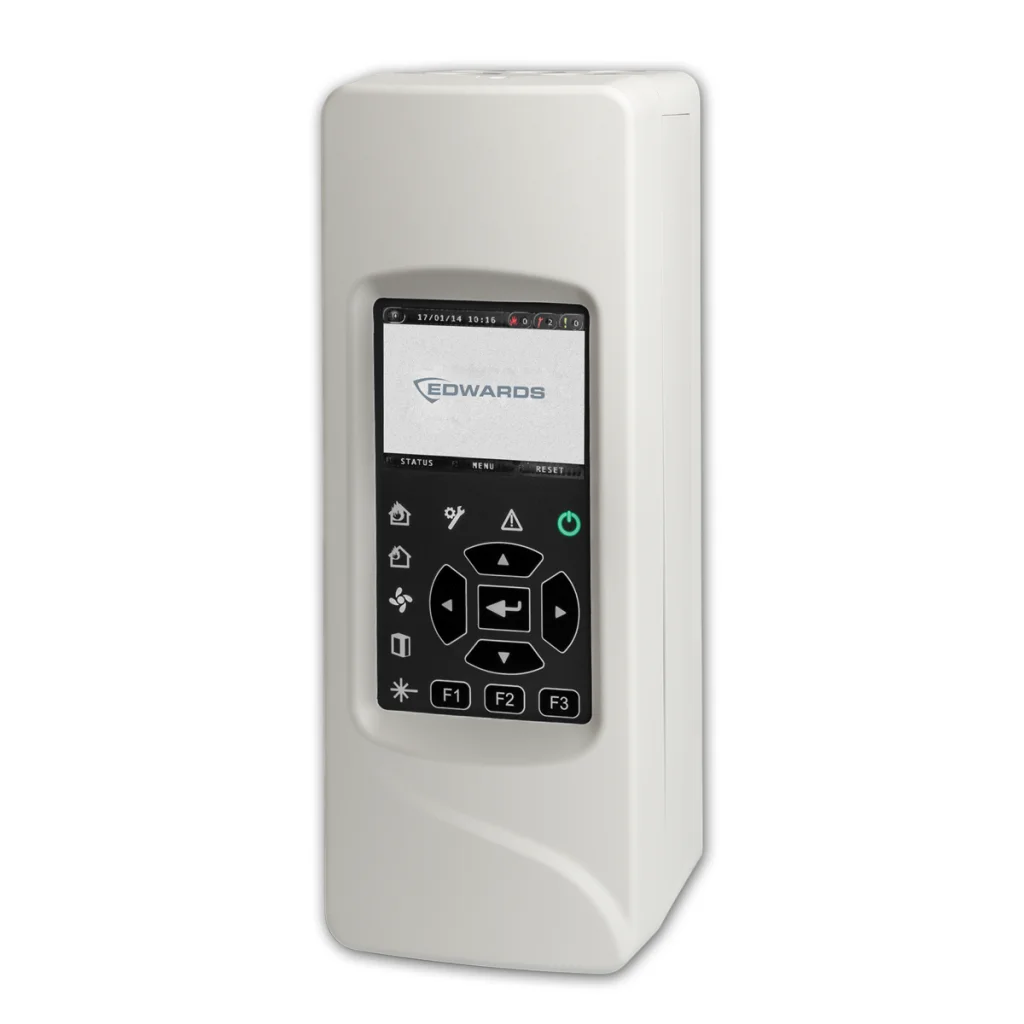

FHSD8320: LaserSense ModuLaser, Command Display Modul

Das LaserSense ModuLaser Command Display Modul FHSD8320 ist Teil eines modularen, skalierbaren Systems zur Ansaugraucherkennung, das die Installation vereinfacht, die Wartung beschleunigt und in einer Vielzahl von Anwendungen eingesetzt werden kann. Das System ist besonders robust und eignet sich hervorragend für anspruchsvolle Umgebungen.

Eigenschaften

• Modulares Design: Separate, zentral ansteuerbare Detektormodule ermöglichen effizientes Ansaugen und diskrete Bereiche ohne Überlappung.
• Bereichsspezifische Ansaugraucherkennung: Einzelne Detektormodule ermöglichen die Erkennung einzelner Bereiche oder Zonen, wobei spezifische Alarminformationen an die Hauptmelderzentrale übertragen werden können.
• Vereinfachte Installation: Die Dockingstation ermöglicht eine einfache Gruppenverbindung der Detektoren und schützt empfindliche Elektronik während der Erstinstallation.
• Intuitive Benutzeroberfläche: Das helle Farb-TFT-Display und universelle Navigations- und Steuertasten erleichtern die Programmierung und Diagnose.
• Schnelle Ortung des Rauches: Jedes Detektormodul ist in sich geschlossen, sodass es keine Verzögerungen bei der Bestimmung gibt, in welchem Bereich Rauch vorhanden ist.

Command Display Modul

Das Command Display Modul bietet eine benutzerfreundliche Oberfläche mit einem TFT-Farbdisplay, Navigationstasten und Status-LEDs. Es ermöglicht die Konfiguration und Überwachung der angeschlossenen Detektormodule und anderer Module im gesamten SenseNET-Netzwerk. Bis zu 127 Module können über das Command Display Modul gesteuert werden, wodurch eine zentrale und effiziente Verwaltung des gesamten Netzwerks möglich ist.

Perfekte Lösung für anspruchsvolle Umgebungen

ModuLaser ist ideal für den Einsatz in Umgebungen geeignet, in denen andere Rauchmelder durch Staub oder Schmutz beeinträchtigt werden könnten. Die fortschrittliche Erkennungstechnologie sorgt für eine zuverlässige und genaue Raucherkennung, ohne dass es zu Fehlalarmen kommt.

Technische Spezifikationen

Allgemein

• Statusanzeige: LEDs
• Benutzerschnittstelle: TFT und Navigationstasten auf Standard- und Command Display
• Alarmstufen: 4 (Aux, Voralarm, Alarm und Alarm 2)
• Ereignisprotokoll: 20.000 Ereignisse pro Modul
• RS485-Unterstützung: Ja (SenseNET und SenseNET+)
• Konnektivität: USB (x2) und APIC auf Display Modul

Elektrische Angaben

• Betriebsspannung: 8 - 30 VDC
• Aktueller Verbrauch:
  • Display Modul: 204 mA - Minimum Display Modul, 232 mA - Standard und Command Display Modul
  • Detektormodul: 260 mA - Lüftergeschwindigkeit 1, 380 mA - Lüftergeschwindigkeit 6 (Werkseinstellung), 940 mA - Lüftergeschwindigkeit 16

Erkennung

• Detektionsprinzip: Laserlichtstreuungsmassenerkennung und Partikelbewertung
• Partikelempfindlichkeitsbereich: 0,003 bis 10 Mikronen

Ansaugrohr

• Länge: Bis zu 250 m kombiniert pro Detektormodul
• Anzahl Ansaugbohrungen:
  • Bis zu 20 - Klasse A pro Detektormodul
  • Bis zu 40 - Klasse A pro Detektormodul
  • Bis zu 50 - Klasse A pro Detektormodul
• Einlassgröße: 27 oder 25 mm Außendurchmesser
• Einlassort: Oben oder unten
• Entlüftungsgröße: 27 oder 25 mm Außendurchmesser
• Entlüftungsort: Oben oder unten

Eingang

• Eingabemenge: 2 pro Modul
• Eingangstyp und Klasse: Überwacht
• Beenden: 15 KΩ 5% 1/4 W
• Programmierbar: Ja

Ausgang

• Ausgabemenge: 3 pro Modul
• Ausgabetyp und -Klasse: Spannungsfrei (Kontaktbelastung 2 A bei 30 VDC / NO/NC/C)
• Programmierbar: Ja

Physikalisch

• Abmessungen: (B x D x H) 110,5 x 133,5 x 300 mm
• Nettogewicht:
  • Display Modul: 1,18 Kg
  • Detektormodul: 1,57 Kg
• Farbe: Creme
• Montage: Oberflächenmontage
• Kabeleinführungen: 2 unten, 2 auf Rückseite, 2 oben am Detektormodul und 3 oben am Display Modul

Umweltbedingungen

• Betriebstemperatur:
  • Equipment: -20 bis +60 °C
  • Sampled Air: -20 bis +60 °C
• Relative Luftfeuchtigkeit: 0 bis 95% nicht-kondensierend
• Umgebung: Drinnen
• IP Klassifizierung: IP40

Regulativ

• Kompatibilität: REACH, RoHS
• Zertifizierung: BOSEC, CPR, EN54-20, LPCB, VdS

Mechanical

• Kabeleinführungsgröße: 20 mm (0,5 Zoll) - oben und unten
• Detektormodul-Ausrichtung: Vertikal (0° oder 180°)
• Chart Recorder:
  • Sampling-Zeitraum: Einstellbar zwischen 1s und 60s
  • Kapazität: 1 Monat @ 1s / bis zu 5 Jahre @ 60s
  • Erfasste Werte: Detektorwert, 4 Alarmstufenwerte, Flusswert und Temperatur (alle gleichzeitig)
