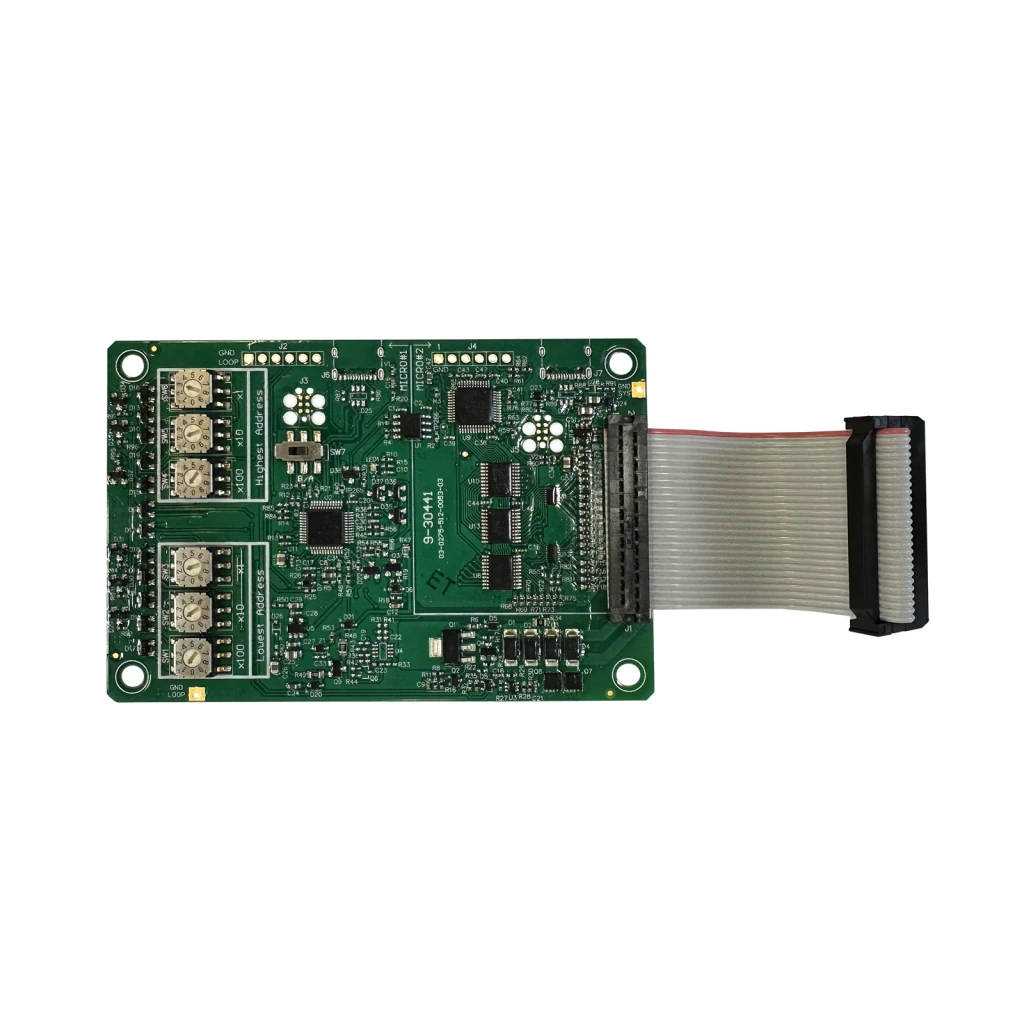

Exzellenz Adressierbare Panel-Schnittstellenkarte (APIC)

Die Exzellenz Adressierbare Panel-Schnittstellenkarte (APIC) ist eine innovative Lösung, die die Kommunikation zwischen ModuLaser-Detektormodulen und der Hauptfeuermeldezentrale ermöglicht. Diese Schnittstellenkarte wurde entwickelt, um die Adressierung und Kommunikation in anspruchsvollen Brandschutzanwendungen zu vereinfachen.

Eigenschaften

• Einfache Adressierung auf die adressierbare Schleife: Die APIC-Karte ermöglicht eine schnelle und einfache Adressierung, ohne dass manuelle Verkabelungen notwendig sind.
• Flachbandkabelanschluss: Die Verbindung erfolgt über ein Flachbandkabel, was die Installation vereinfacht und eine saubere Verkabelung sicherstellt.
• Huckepack-Installation: Die Karte wird direkt auf dem ModuLaser-Anzeigemodul montiert und erfordert keine zusätzliche Hardware.
• Einfache Adresseinstellung: Die Adressen können schnell über gut sichtbare Schalter auf der APIC-Karte eingestellt werden.
• Optimierte Kommunikation: Die APIC-Karte ermöglicht die direkte Ansprache von Detektoren im Cluster oder im SenseNET-Netzwerk, wodurch der Status der Detektoren effektiv überwacht und gesteuert werden kann.

Betriebsmodi

Die Exzellenz APIC unterstützt zwei verschiedene Betriebsmodi: Einzelanzeige und Befehlsanzeige. Im Einzelanzeigemodus wird jedes Modul im Cluster als separate Adresse auf der Schleife angezeigt, während im Befehlsanzeigemodus mehrere Detektoren und/oder ModuLaser-Cluster von einer einzigen APIC-Karte überwacht werden können.

Technische Spezifikationen

Allgemein

• Kompatibilität: Aritech-Protokoll

Physikalisch

• Abmessungen: 101 x 68 mm (B x H) (Platine)

Umweltbedingungen

• Betriebstemperatur: -20 bis +60ºC
• Relative Luftfeuchtigkeit: 10 bis 95 % nicht kondensierend
• Umgebung: Drinnen

Regulatorisch

• Zertifizierung: EN54-17, EN54-18

Montage

• Montage: Flachbandkabel mit Stecker und Buchse – Befestigung am vorgesehenen Platz im ModuLaser-Anzeigemodul

Kompatible Produkte

• 9-30441-TAG: Exzellenz Adressierbare Panel-Schnittstellenkarte (APIC) Jumper-Expander
• FHSD8300: LaserSense ModuLaser, Minimales Anzeigemodul
• FHSD8310: LaserSense ModuLaser, Standard-Anzeigemodul
• FHSD8320: LaserSense ModuLaser, Command Display Modul
