Unterscheidet sich die weiße von der schwarzen vhfBridge technisch?

Nein, beide Varianten sind technisch identisch. Der Unterschied liegt ausschließlich in der Gehäusefarbe.

Wie lange läuft die vhfBridge bei Stromausfall?

Mit einem 7-Ah-Backup-Akku sind bis zu 75 Stunden autarker Betrieb möglich.

Ajax vhfBridge white EU

Registrieren Sie sich hier um Preise zu sehen

a g

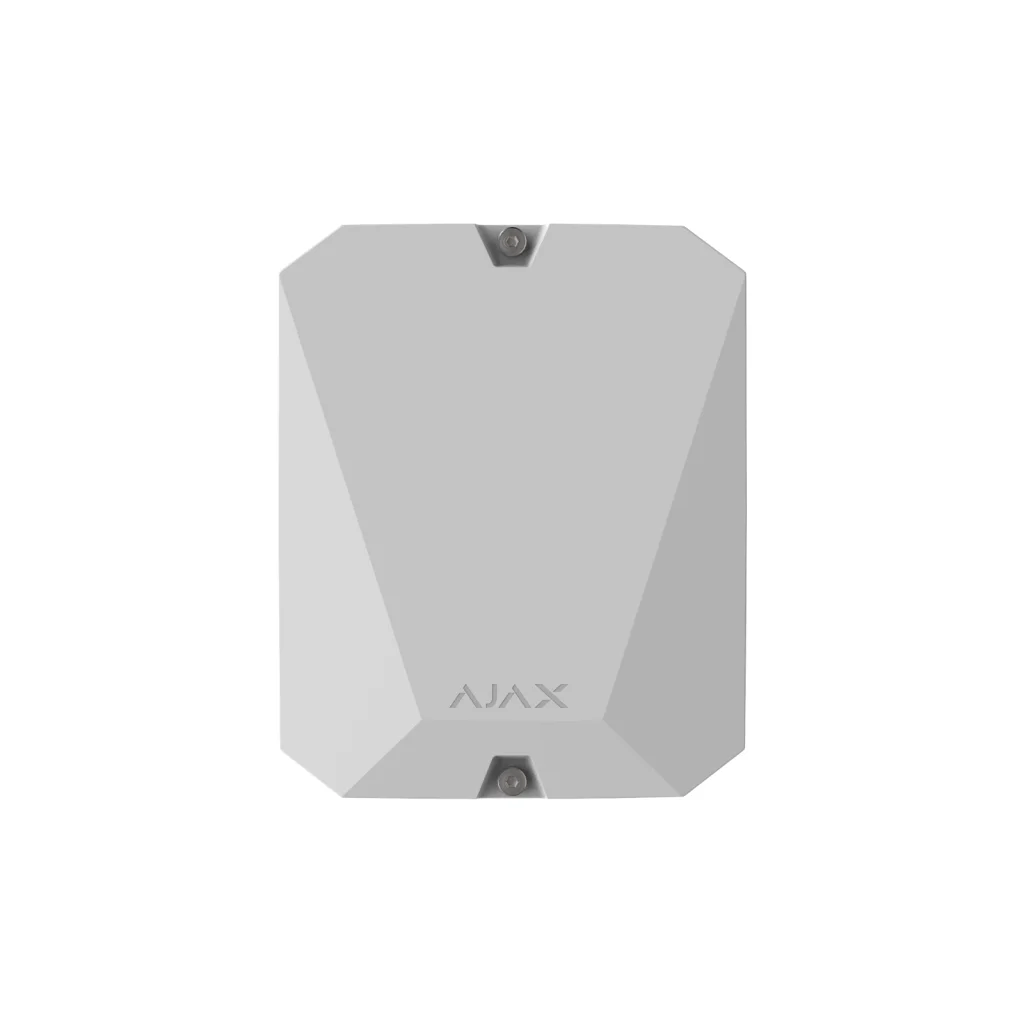

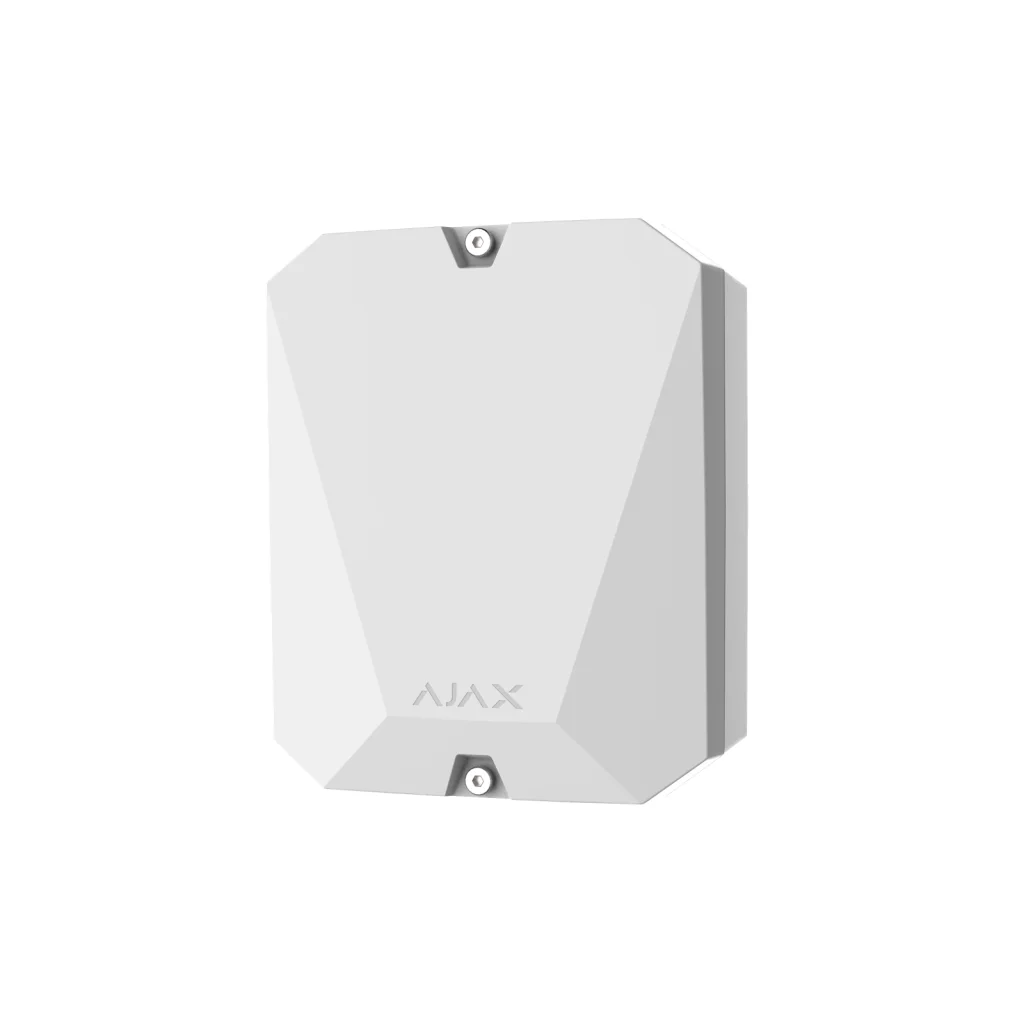

Die Ajax vhfBridge white EU ist ein professionelles Funk‑Relaisausgangsmodul zur Anbindung von Ajax Sicherheitssystemen an externe Wählgeräte, UKW‑Sender (VHF) und Störmeldesysteme mit Relais‑/Steuereingängen. Mit 8 frei konfigurierbaren Ausgängen überträgt das Modul definierte Systemereignisse in 0,15 s zuverlässig an Drittsysteme. Das helle, unauffällige weiße Gehäuse eignet sich besonders für Technikräume mit sichtbarer Montage. Dank integriertem Netzteil, 12‑V‑Ausgang (2 A) und Platz für einen Backup‑Akku bis 7 Ah bleibt die Alarmübertragung auch bei Netzausfall bis zu 75 Stunden aktiv.

✓ Saubere Leitstellen‑Anbindung: 8 programmierbare Ausgänge für gezielte Weitergabe von Einbruch‑, Feuer‑, Panik‑ und Störmeldungen.

✓ Hohe Ausfallsicherheit: Interne Notstromoption (12‑V‑Akku) versorgt Modul und Sender autark – ideal für kritische Infrastrukturen.

✓ Dezente Optik: Weißes Gehäuse für sichtbare Installationen in Büro‑, Verwaltungs‑ oder Technikbereichen.

Sofort verfügbar

Bestellen Sie innerhalb der nächsten 23 Stunden und 24 Minuten und Sie erhalten die Lieferung zwischen dem 20.1. und 21.1.

Ajax vhfBridge white EU

Registrieren Sie sich hier um Preise zu sehen

Beschreibung

Kurzfakten für Planung & Leitstellenintegration:

Ausgänge

8 konfigurierbare Kanäle

Impuls / Bistabil • +/- Trigger

Energie

12 V DC / 2 A Ausgang

Backup‑Akku bis 7 Ah (optional)

Funk

Jeweller • bis 1.800 m

0,15 s Alarmzustellung

Kompatibilität

Hub 2 / Plus / Hybrid

ReX / ReX 2 unterstützt

Einsatz: Primärer oder redundanter Übertragungsweg (VHF/Relais) für Leitstellen‑ und Störmeldeanbindungen.

Ajax vhfBridge white EU: Relais‑Schnittstelle für externe Kommunikationswege

Die Ajax vhfBridge white EU übersetzt Ajax Ereignisse in physische Schaltsignale und ermöglicht so die Anbindung an UKW‑Sender, Telefonwählgeräte und andere Drittsysteme mit Relais‑Eingängen. Jeder der 8 Ausgänge kann in der Ajax App individuell mit Ereignissen belegt oder deaktiviert werden – ideal für projektbezogene Eskalations‑ und Redundanzkonzepte.

Praxisvorteile für Errichter

Flexible Ereigniszuordnung: Pro Ausgang frei definierbar (Einbruch, Feuer, Panik, Störung).
Integrierte Stromversorgung: 12‑V‑Ausgang versorgt externe Sender ohne zusätzliches Netzteil.
Autarker Betrieb: Optionaler Akku hält Modul und Sender bis zu 75 h aktiv.
Ordentliche Montage: Weißes Gehäuse mit perforierten Kabeldurchführungen für saubere Installation.

Sichere Funkanbindung mit Jeweller

Die Kommunikation zur Hub‑Zentrale erfolgt über das Jeweller‑Funkprotokoll mit Blockverschlüsselung, Authentifizierung und Störungserkennung. Mit bis zu 1.800 m Reichweite (Sichtlinie) bleibt die vhfBridge flexibel platzierbar und meldet Manipulationen sofort über integrierte Tamper.

Planungs- & Installationshinweis:
• Akku: 12 V, 4 Ah oder 7 Ah (nicht im Lieferumfang, max. 150 × 64 × 94 mm).
• Ausgänge: positiv/negativ, Impuls/Bistabil je nach Zentrallogik.
• Montage: Innenräume, IP50.
• Kompatibel mit Hub 2, Hub Plus, Hub 2 Plus, Hub Hybrid sowie ReX / ReX 2.

Technische Daten

Artikeltyp: Funk‑Relaisausgangsmodul
Farbe: Weiß
Anzahl Ausgänge: 8
Ausgangstyp: Positiv/Negativ (einstellbar)
Betriebsarten: Impuls, Bistabil
Hauptstromversorgung: 100–240 V AC, 50/60 Hz
Notstromversorgung: 12 V DC (bis 75 h mit Akku)
Stromversorgung externer Geräte: 12 V DC, max. 2 A
Funkprotokoll: Jeweller (868,0–868,6 MHz)
Funkreichweite: bis 1.800 m
Alarmübermittlung: 0,15 s
Schutzklasse: IP50
Betriebstemperatur: -10 °C bis +40 °C
Abmessungen: 196 × 238 × 100 mm
Gewicht: 840 g (ohne Akku)
Sabotageschutz: Manipulations- & Abreißtamper

Häufige Fragen (FAQ)

Unterscheidet sich die weiße von der schwarzen vhfBridge technisch?: Nein. Die white EU Variante ist technisch identisch – der Unterschied liegt ausschließlich in der Gehäusefarbe.
Welche Geräte können angeschlossen werden?: Alle Wählgeräte oder UKW‑Sender mit Relais‑/Steuereingängen. Empfohlen sind u.a. Modelle von FSK Electronics, RDC oder Puper.
Wie lange läuft die vhfBridge bei Stromausfall?: Mit einem 7‑Ah‑Akku sind bis zu 75 Stunden autarker Betrieb möglich.

Zuverlässigkeit & Integration

Redundante Alarmierung: Ergänzt IP/GSM um einen physischen Übertragungsweg.
Projektflexibel: Jeder Ausgang separat konfigurierbar.
Dezente Optik: Weiße Ausführung für sichtbare Technikräume.
Zentrales Monitoring: Spannungs‑, Akku‑ und Verbindungsstatus in der Ajax App.

Leitstellen‑ & Schnittstellen‑Kompass

Welche Ajax Bridge für welche Leitstellen‑ oder Systemanbindung?

SERIAL Ajax uartBridge

Zweck: Übergibt Ajax‑Ereignisse per serieller Schnittstelle an externe Systeme.

Typische Nutzung:
• Leitstellen‑Server
• Gebäudeleittechnik (BMS)
• Individuelle Software‑Integrationen

I/O Ajax ocBridge

Zweck: Übergibt Ajax‑Ereignisse über physische Ein‑ und Ausgänge.

Typische Nutzung:
• Anschluss an bestehende Alarmzentralen
• Relais‑ & I/O‑basierte Systeme
• Retrofit klassischer Anlagen

VHF Ajax vhfBridge

Zweck: Anbindung von UKW‑/VHF‑Sendern zur Alarmübertragung.

Typische Nutzung:
• BOS‑nahe Leitstellen
• Funkbasierte Alarmwege
• Redundante Alarmübertragung

Planungshinweis:
• uartBridge → Software‑ & Server‑Integration
• ocBridge → Klassische IO‑ & Zentralen‑Anbindung
• vhfBridge → Funk‑Alarmübertragung (VHF / UKW)
