Für welche Geräte ist das Ajax 12–24V PSU geeignet?

Das Ajax 12–24V PSU ist ausschließlich mit Hub 2, Hub 2 Plus und ReX 2 kompatibel.

Welche Eingangsspannung unterstützt das 12–24V PSU?

Die Platine unterstützt eine DC-Eingangsspannung von 8 bis 32 Volt (typisch 12V oder 24V).

Ajax 12-24V PSU (type A) EU

1 beobachten diesen Artikel

Registrieren Sie sich hier um Preise zu sehen

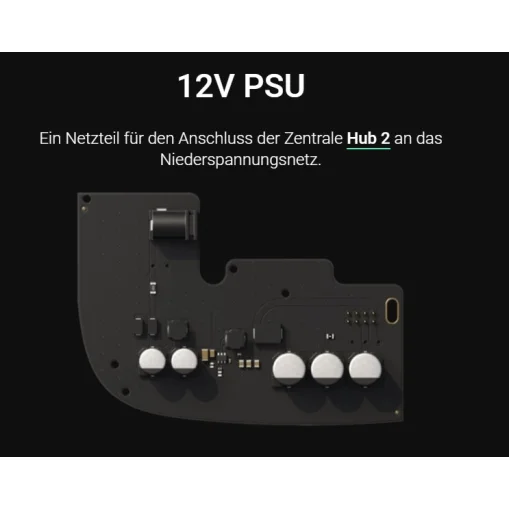

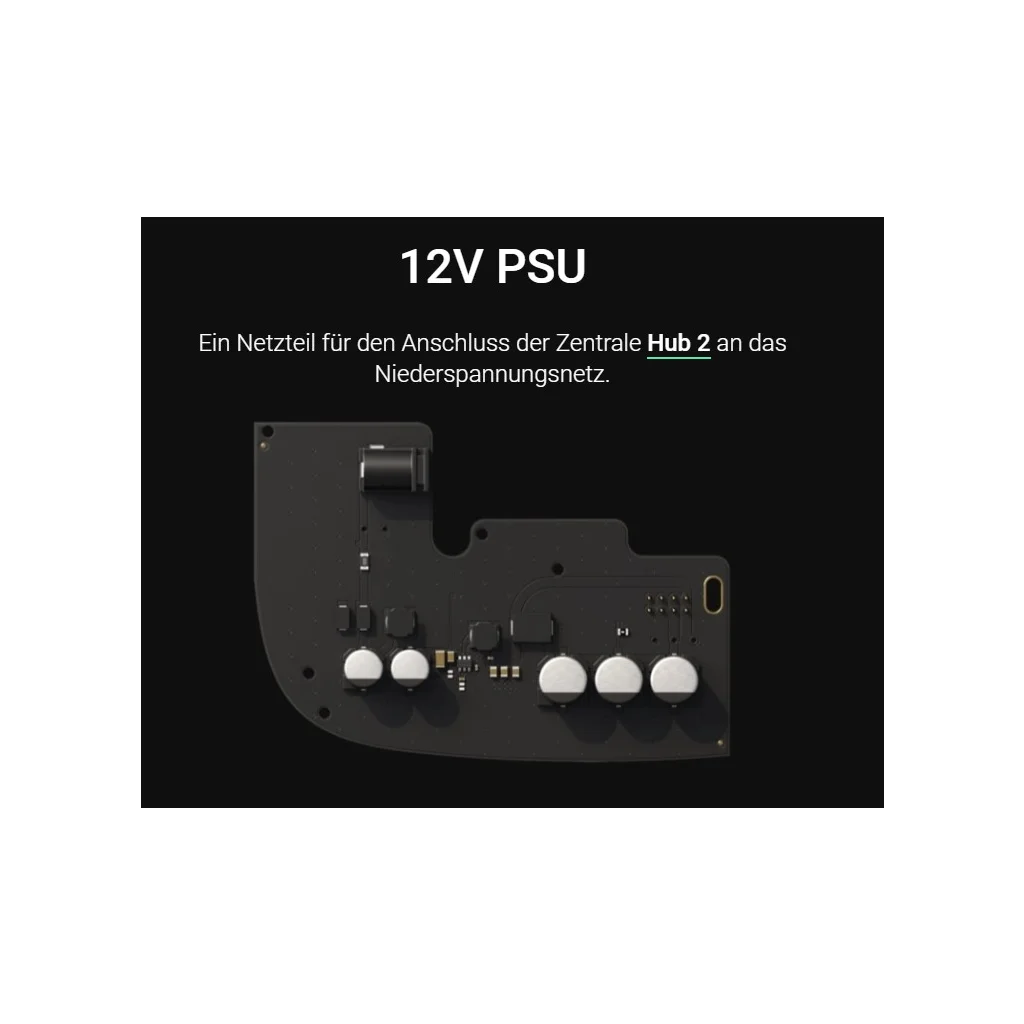

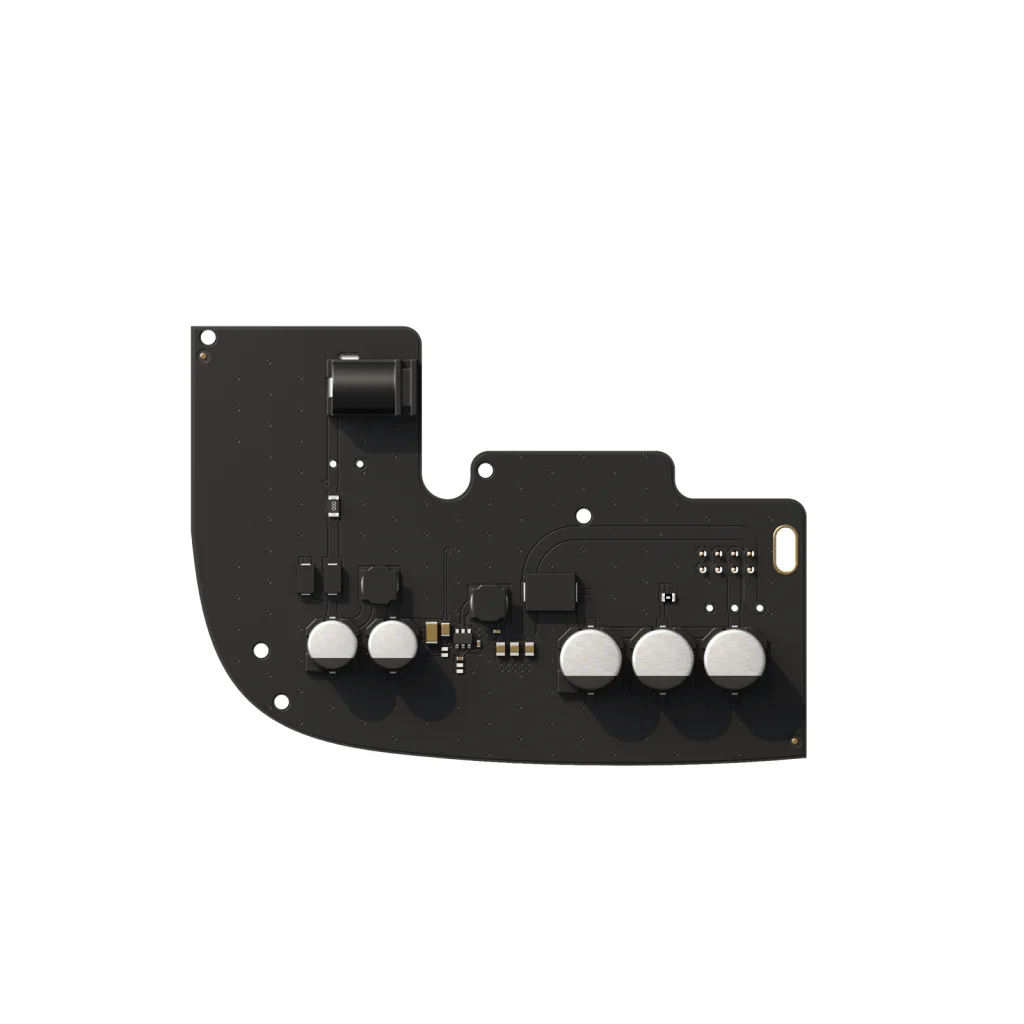

Das Ajax 12–24V PSU für Hub 2 / Hub 2 Plus / ReX 2 ist eine interne Netzteil‑Austauschplatine, mit der Ajax Zentralen und der Funk‑Repeater ReX 2 direkt an 12–24V‑Gleichspannungsquellen betrieben werden können (Eingang: 8–32 V DC). Die Platine ersetzt das serienmäßige 110/230V-Netzteil im Gerätegehäuse und ist ideal für professionelle Installationen in Fahrzeugen, Schaltschränken, Industrie‑ und Gebäudetechnik oder überall dort, wo nur Niedervolt‑DC verfügbar ist.

✓ Direkt an 12–24V DC: Perfekt für Technikräume, Schaltnetzteile, USV‑Strecken, Fahrzeuge oder Gebäudeautomation mit Niedervoltversorgung.

✓ Saubere Profi‑Integration: Austauschplatine im Gehäuse – keine externen Bastellösungen, stabile Versorgung bis 1,5 A Ausgangsstrom.

✓ Passgenau kompatibel: Nur für Hub 2, Hub 2 Plus und ReX 2 (nicht für andere Hubs).

Sofort verfügbar

Bestellen Sie innerhalb der nächsten 21 Stunden und 33 Minuten und Sie erhalten die Lieferung zwischen dem 10.2. und 11.2.

Ajax 12-24V PSU (type A) EU

Registrieren Sie sich hier um Preise zu sehen

Beschreibung
PDF (3)

Kurzfakten für Planung & Einbau:

Eingang

8–32 V DC

12–24V‑Betrieb möglich

Ausgang

1,5 A

Stabile Versorgung

Schaltschwellen

Ein: 8 V

Aus: 7–7,5 V (lastabh.)

Bauform

Interne Platine

98 × 70 × 17 mm / 26 g

Kompatibilität: Ausschließlich für Hub 2, Hub 2 Plus und ReX 2.

Ajax 12–24V PSU: Hub 2 / Hub 2 Plus / ReX 2 sicher an DC‑Versorgung betreiben

Das Ajax 12–24V PSU ist ein alternatives Netzteil für professionelle Installationen, in denen eine 8–32 V⎓ Stromversorgung verfügbar ist – etwa in Schaltschränken, Technikräumen, Fahrzeugen oder Industrieumgebungen. Statt mit 110/230 V~ wird die Ajax Zentrale (oder der Repeater ReX 2) direkt aus einer Niedervolt‑DC‑Quelle versorgt. Die Platine wird intern eingebaut und ersetzt die originale Netzteilplatine.

Typische Einsatzbereiche (B2B):

Schaltschrank‑Installationen: Versorgung aus vorhandenen 12/24V‑Stromkreisen.
USV‑/Batteriepufferung: Einfache Anbindung an DC‑USV‑Systeme.
Mobile Anwendungen: Betrieb in Fahrzeugen oder mobilen Technikcontainern.
Objekte ohne 230V am Montageort: Wenn AC‑Zuleitung aufwendig oder nicht zulässig ist.

Einbau & Anschluss

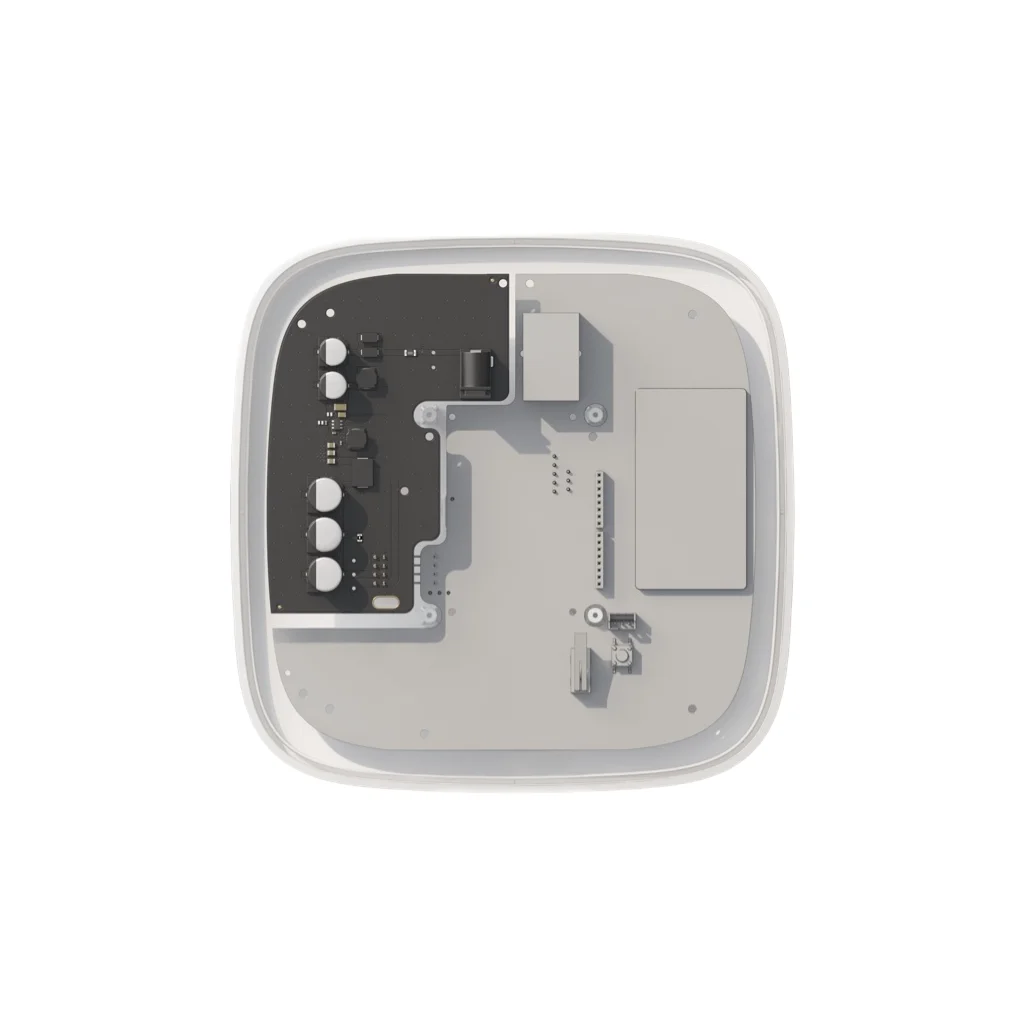

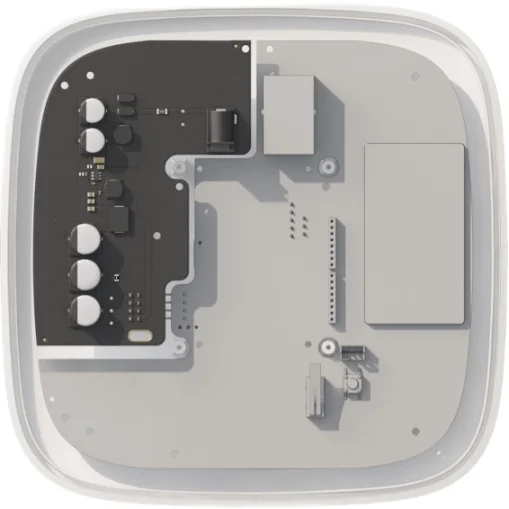

Die 12–24V PSU‑Platine wird im Gehäuse der Hub 2/Hub 2 Plus bzw. des ReX 2 verbaut und ersetzt das Standard‑Netzteil für 110/230 V~. Der Anschluss erfolgt über einen Standard‑Niedervolt‑Stecker (5,5 × 2,1 mm; Buchse: 6,5 × 2 mm). Damit lässt sich die Stromversorgung in professionellen Projekten sauber und wartungsfreundlich integrieren.

Planungs- & Installationshinweis:
• Einbau durch qualifiziertes Fachpersonal empfohlen (Geräteöffnung / Platinenwechsel).
• Prüfen Sie die DC‑Quelle auf ausreichende Stromreserve (Eingangsstrom: < 1 A).
• Nach Umrüstung ist der Betrieb an 110/230 V~ nur mit Rückbau auf das Original‑Netzteil möglich.

Video: Ajax ReX / Hub im Systembetrieb

Technische Daten

Artikeltyp: Alternative Stromversorgungsplatine (PSU)
Kompatibilität: Hub 2 / Hub 2 Plus / ReX 2
Eingangsspannung: 8–32 V DC
Einschaltspannung: 8 V ± 2,5%
Ausschaltspannung: 7–7,5 V (lastabhängig)
Eingangsstrom: < 1 A
Ausgangsstrom: 1,5 A
Anschluss: Buchse 6,5 × 2 mm / Stecker 5,5 × 2,1 mm
Abmessungen: 98 × 70 × 17 mm
Gewicht: 26 g

Häufige Fragen (FAQ)

Für welche Geräte ist das Ajax 12–24V PSU geeignet?: Es ist ausschließlich kompatibel mit Hub 2, Hub 2 Plus und ReX 2.
Ersetzt das 12–24V PSU das 230V Netzteil komplett?: Ja. Die Platine wird intern verbaut und ersetzt die originale 110/230V‑Netzteilplatine im Gerät.
Welche Stromquelle kann ich verwenden?: Geeignet sind 8–32 V DC Versorgungen (typisch 12V oder 24V). Achten Sie auf ausreichende Stromreserve.

PSU-Finder: Die richtige Stromversorgung für Ihr Projekt

Wählen Sie die passende Austauschplatine basierend auf Ihrer Spannungsquelle und Hardware:

6V PSU

Eingang: 4,2 – 10 V DC
Hardware: Hub 2, Hub 2 Plus, ReX 2
Einsatz: Betrieb an 6V-Batterien (z.B. Zink-Luft) für jahrelangen autarken Schutz ohne Stromnetz.

12V PSU

Eingang: 8 – 20 V DC
Hardware: Hub, Hub Plus, ReX
Einsatz: Klassische 12V-Umgebungen, Wohnmobile, Boote oder Anbindung an 12V-Akkusysteme.

12-24V PSU

Eingang: 8 – 32 V DC
Hardware: Hub 2, Hub 2 Plus, ReX 2
Einsatz: Industrie (24V), Schaltschränke, LKW-Bordnetze oder DC-USV-Anlagen.

12V PSU for NVR

Eingang: 8 – 16 V DC
Hardware: NVR (8-ch / 16-ch)
Einsatz: Unterbrechungsfreie Videoaufzeichnung bei Netzausfall via DC-Pufferung.

Wichtiger Hinweis für die Planung:
Die PSU-Platinen sind nicht untereinander austauschbar (z.B. passt eine Hub 2 PSU nicht in einen Hub 1). Prüfen Sie vor dem Kauf immer die exakte Modellbezeichnung Ihrer Zentrale auf der Rückseite oder in der Ajax App.
