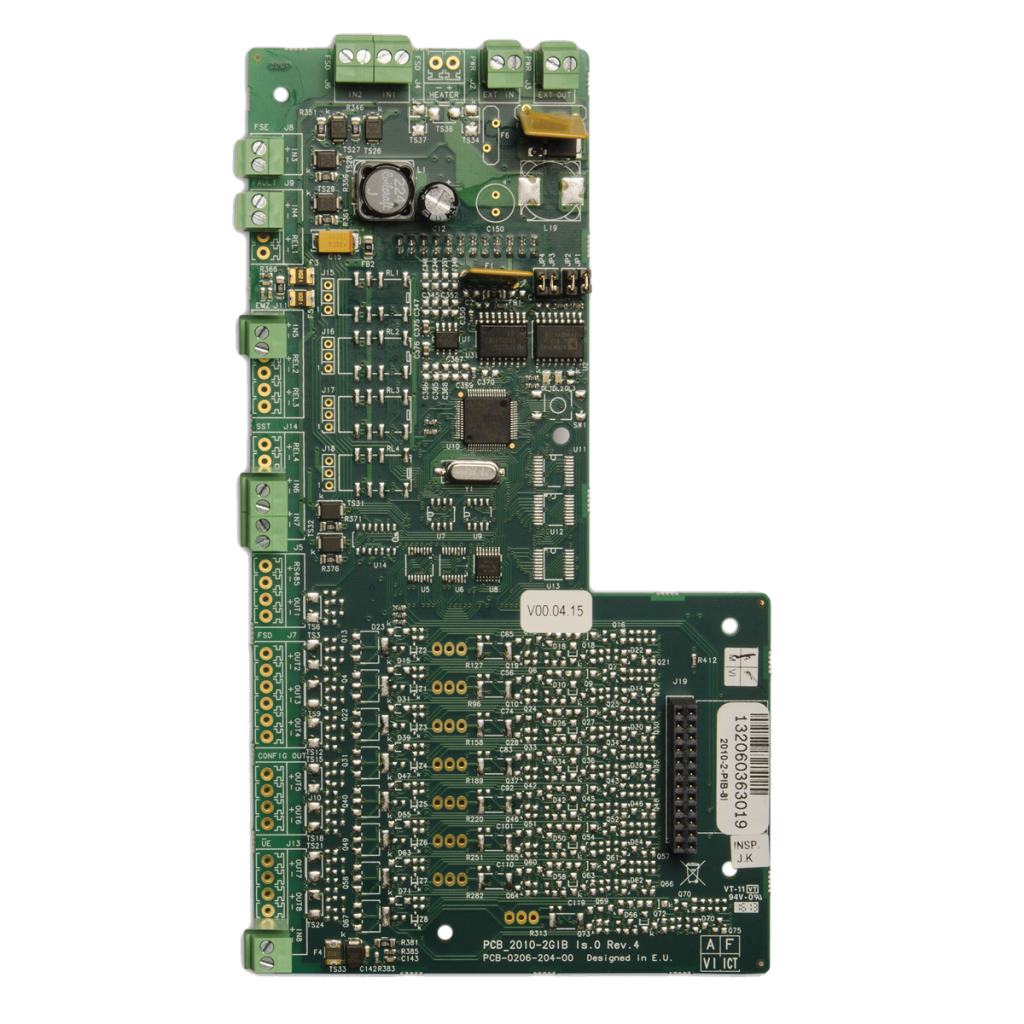

Überblick über die 2010-2-PIB-8I Schnittstellenplatine

Die 2010-2-PIB-8I ist eine vielseitige Schnittstellenplatine, die speziell für die 2X-F1-FB2-46 und 2X-F2-FB2-46 Brandmeldezentralen entwickelt wurde. Sie bietet acht überwachte Eingänge und ermöglicht eine zuverlässige Verbindung und Überwachung von Peripheriegeräten.

Funktionalität und Anwendung

Diese Platine ermöglicht es, verschiedene Peripheriegeräte einfach und sicher in das Brandmeldesystem zu integrieren. Die acht überwachten Eingänge bieten Schutz vor Kurzschlüssen und Unterbrechungen, was die Sicherheit und Zuverlässigkeit des Systems erhöht.

Technische Merkmale

Die 2010-2-PIB-8I kann entweder über die Brandmelderzentrale oder eine externe Stromversorgung betrieben werden, wodurch jeder überwachte Ausgang mit 24 V Gleichspannung versorgt wird. Die Eingänge sind mit End-of-Line (EOL) Widerständen ausgestattet, um eine korrekte Überwachung und Funktionsweise zu gewährleisten.

Installation und Integration

Die Installation der Platine ist einfach und erfolgt durch direkte Montage im Schrank der Brandmeldezentrale. Die kompakte Bauweise und die klare Beschriftung der Anschlüsse erleichtern die Integration und den Anschluss der Peripheriegeräte.

Technische Spezifikationen

• 8 überwachte Eingänge
• Betriebsspannung: 24 VDC
• Stromverbrauch: 40 mA max. (Standby)
• Abmessungen: 105 x 192 mm
• Gewicht: 105 g (Nettogewicht), 240 g (Liefergewicht)
• Betriebstemperatur: +5 bis +40°C
• Lagertemperatur: -20 bis +50°C
• Relative Luftfeuchtigkeit: 10 bis 95% nicht kondensierend

Zertifizierungen und Standards

Die 2010-2-PIB-8I erfüllt wichtige Sicherheitsnormen, darunter EN54-13 und EN54-2, und ist kompatibel mit den Richtlinien CPD, RoHS und WEEE.
