KE-DM3110G Excellence Series Intelligent Addressable Manual Call Point

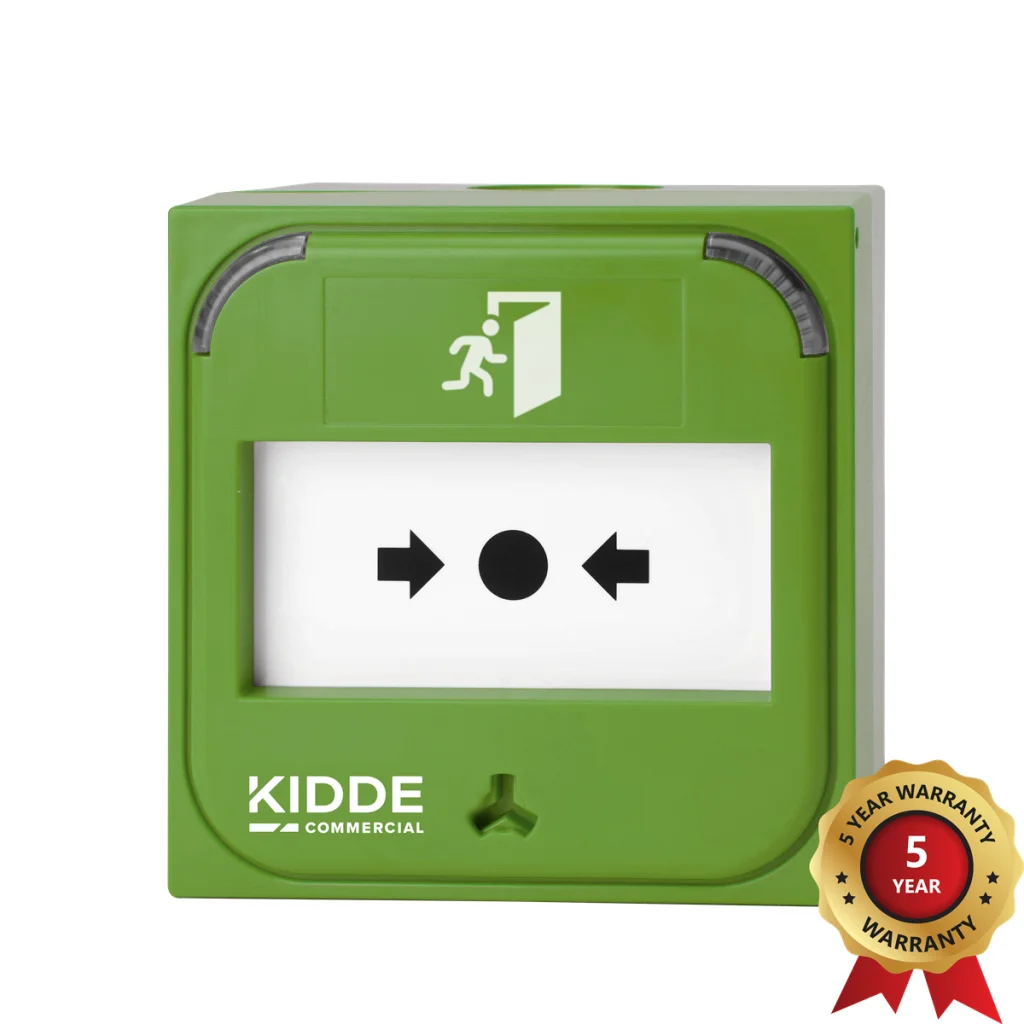

Der KE-DM3110G ist ein intelligenter, adressierbarer Handfeuermelder der Excellence Series mit integrierter Isolierung. Dieser grüne Ein-Tasten-Feuermelder für den Innenbereich ist mit einem Running-Man-Funktionsanzeiger ausgestattet und wird komplett mit rückstellbarem Element, Teststecker und Testschlüssel geliefert. Mehrere optionale Zubehörteile sind verfügbar, um die meisten Installationsanforderungen im Innenbereich zu erfüllen.

Ästhetik

Dieser Ein-Tasten-Feuermelder hat ein Standardprofil und eignet sich für Unterputz- und Aufputzinstallationen mit Standard- oder älteren europäischen Anschlussdosen. Mit seinen dualen, dreifarbigen LEDs bietet er eine klare lokale Anzeige seines Betriebsstatus über 180°, selbst aus seitlicher Sicht in einem Durchgang. Die saubere Vorderseite des Melders wird durch eine frontseitige Testschlüsselfunktion weiter verbessert, die den Zugang zur Anschlussdose und zur Verkabelung ermöglicht und zusätzliche Befestigungslöcher überflüssig macht.

Installation und Wartungsfreundlichkeit

Der frontseitige Zugang für einen optisch passenden Testschlüssel ermöglicht ungehinderten Zugang unabhängig vom Installationsort. Der MCP-Schlüssel dient gleichzeitig als Test- und Demontagewerkzeug und ermöglicht das Entfernen der MCP-Frontabdeckung ohne zusätzliche Werkzeuge.

Kompatibilität

Die KE-DM3000-Reihe kann in allen Kidde Excellence Series Brandsystemen verwendet werden und ist auch mit älteren Aritech-Brandsystemen kompatibel. In vielen Fällen können sie in bestehende Systeme integriert werden, ohne dass Konfigurationsänderungen erforderlich sind.

Technische Merkmale

• Zuverlässiger Ein-Tasten-Feuermelder für Unterputz- oder Aufputzmontage
• Integrierte Kurzschlussisolierung für zusätzliche Sicherheit
• Duale, dreifarbige Statusanzeigen bieten 180° Alarm-Sichtbarkeit
• Manipulationssicheres Design mit rückstellbarem oder zerbrechlichem Element
• Unauffällige, frontseitige Testeinrichtung
• Standardmontageoptionen erleichtern die Nachrüstung bestehender Installationen
• Anschlussdose mit hinterem, oberem und unterem Kabeleingang
• Bildschirmanschlussterminal in der Anschlussdose für elektrische Störumgebungen
• Steckbarer Stecker mit Durchschleifmöglichkeit für einfache Installation und Vorkommissionierungstests
• Eine Alarmflagge auf der Vorderseite des Handfeuermelders ermöglicht die Alarmanzeige auch ohne Alarm-LEDs
• Schnelle, werkzeuglose Wartung mit dem Testschlüssel
• Unterstützt bis zu 128 Geräte pro Loop

Technische Spezifikationen

• Statusanzeige: Dual-LEDs - Alarm (Rot Konstant), Isoliert (Gelb Konstant), Fehler (Gelb Blinkend), Kommunikation (Grün Blinkend)
• Benutzeroberfläche: LEDs, Alarmflagge
• Kompatibilität: Excellence und ältere Aritech-Brandsysteme
• Konnektivität: 2-Draht-Loop
• Adressierungsmethode: DIP-Schalter
• Stromversorgungstyp: Loop-betrieben
• Betriebsspannung: 17 bis 38 VDC
• Stromverbrauch: 200 μA (Ruhestrom), 2.8 mA (Alarm)
• Kabelspezifikation: 0.404 bis 2.05 mm (0.13 bis 3.31 mm²)
• Kabeladern: 2
• Klemmen: 4 (A+/A-;B+/B-)
• Erfassungsprinzip: Druckknopf/Schalter
• Überwachung: Aktiviert, Fehler, Aus, Kurzschluss
• Reaktionszeit: < 3 s
• Isolationsspannung: 14 bis 15.5 VDC
• Isolationsstrom: < 1 mA
• Abmessungen: 87 × 87 × 26 mm (ohne Anschlussdose), 87 × 87× 57 mm (mit Anschlussdose)
• Gewicht: 110 g (ohne Anschlussdose), 165 g (mit Anschlussdose)
• Farbe: Grün (RAL 6024)
• Montagetyp: Anschlussdose, Unterputzmontage, Wandmontage
• Kabeleingänge: 1 × Gewinde MK20 (oben oder unten), 2 × Gewinde MK20 (unten oder oben)
• Material: Flammhemmendes ABS
• Betriebstemperatur: −25 bis +72°C
• Lagertemperatur: −25 bis +72°C
• Relative Luftfeuchtigkeit: 10 bis 95% nicht kondensierend
• Umgebung: Innen
• IP-Schutzart: IP41
• Konformität: CE, REACH, RoHS 3, WEEE
• Zertifizierung: CE
• Standards: EN54:17
