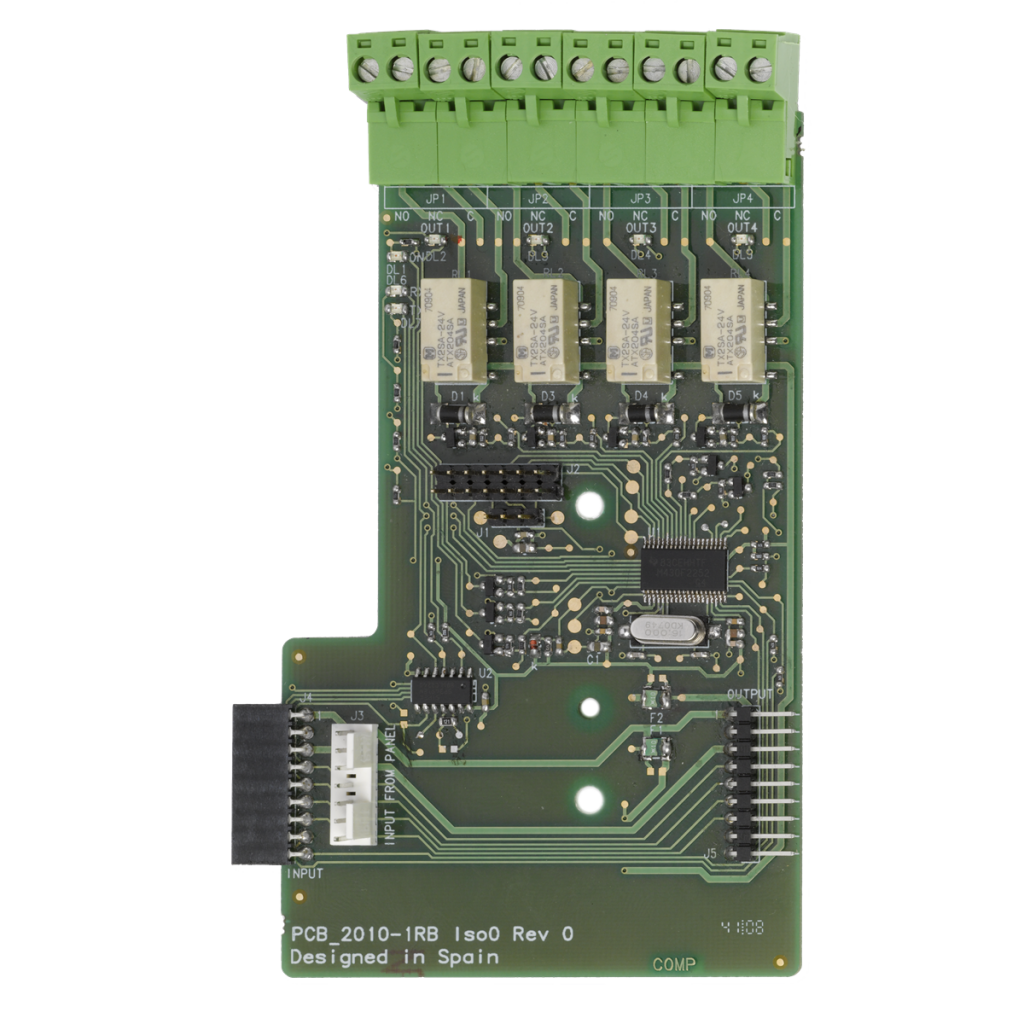

2010-1-RB Relaisplatine für 1X-Brandmeldezentrale, Nicht überwacht

Die 2010-1-RB Relaisplatine ist eine programmierbare, potentialfreie Platine mit 4 zusätzlichen Ausgängen für die konventionellen 2010-1 Brandmeldezentralen. Diese Platine bietet eine einfache Installation ohne zusätzliche Verkabelung und wird über den Zentralenbus mit Strom versorgt. Mit ihren vielseitigen Programmiermöglichkeiten und der Ausgangsverzögerungseinstellung ist sie eine ideale Ergänzung für verschiedene Anwendungen in der Brandmeldetechnik.

Übersicht

Die 2010-1-RB Relaisplatine ist für die Erweiterung der konventionellen 2010-1 Brandmeldezentralen konzipiert und bietet zusätzliche Ausgänge zur Aktivierung verschiedener Alarmzustände. Bis zu 4 dieser Module können in der 2010-1 Zentralenbaureihe installiert werden, abhängig von der Größe des Zentralengehäuses. Die Relaisplatine ist geeignet für die Steuerung von Gebäudemanagement-Anwendungen, Zutrittskontrollen im Brandfall sowie für die Weiterleitung und Signalisierung von Brandmeldebedingungen.

Applikationen

Die 2010-1-RB kann für folgende Anwendungen genutzt werden:

• Gebäudemanagement-Anwendungen: Steuerung der Klimaanlage, Steuerung von RWA & SüLa Einrichtungen, Auslösung von Rauchschutzvorhängen, Aktivierung der Notbeleuchtung oder Sonderanzeigen
• Zutrittssteuerung: Entriegelung von Notfall-Fluchttüren, Steuerung von Feststellanlagen
• Abgesetzte Übertragung und Signalisierung: Fernanzeige, MG-Parallelanzeige

Technische Merkmale

• 4 Potentialfreie, COM-NO-NC, Wechselrelais Ausgänge
• Bus-Typ - einfache, verkabelungsfreie Zentraleninstallation
• Spannungsversorgung durch Zentralenbus
• "UND" und "ODER" Programmierfunktionalität
• Ausgangs Verzögerungseinstellung pro Ausgang

Technische Spezifikationen

• Netzteil: VDC
• Betriebsspannung: 24 VDC
• Aktueller Verbrauch: 30 mA Quiescent, 1 A Active
• Anzahl Ausgänge: 4
• Ausgabetyp und -Klasse: Relaiskontakt, 2 A @ 30 VDC
• Formfaktor: Mittel
• Abmessungen: 127 x 76 mm (Ø x D)
• Nettogewicht: 46 g
• Liefergewicht: 118 g
• Montage: Im Schrank
• Betriebstemperatur: -5 bis +40°C
• Lagertemperatur: -5 bis +70°C
• Relative Luftfeuchtigkeit: 10 bis 95% nicht kondensierend
