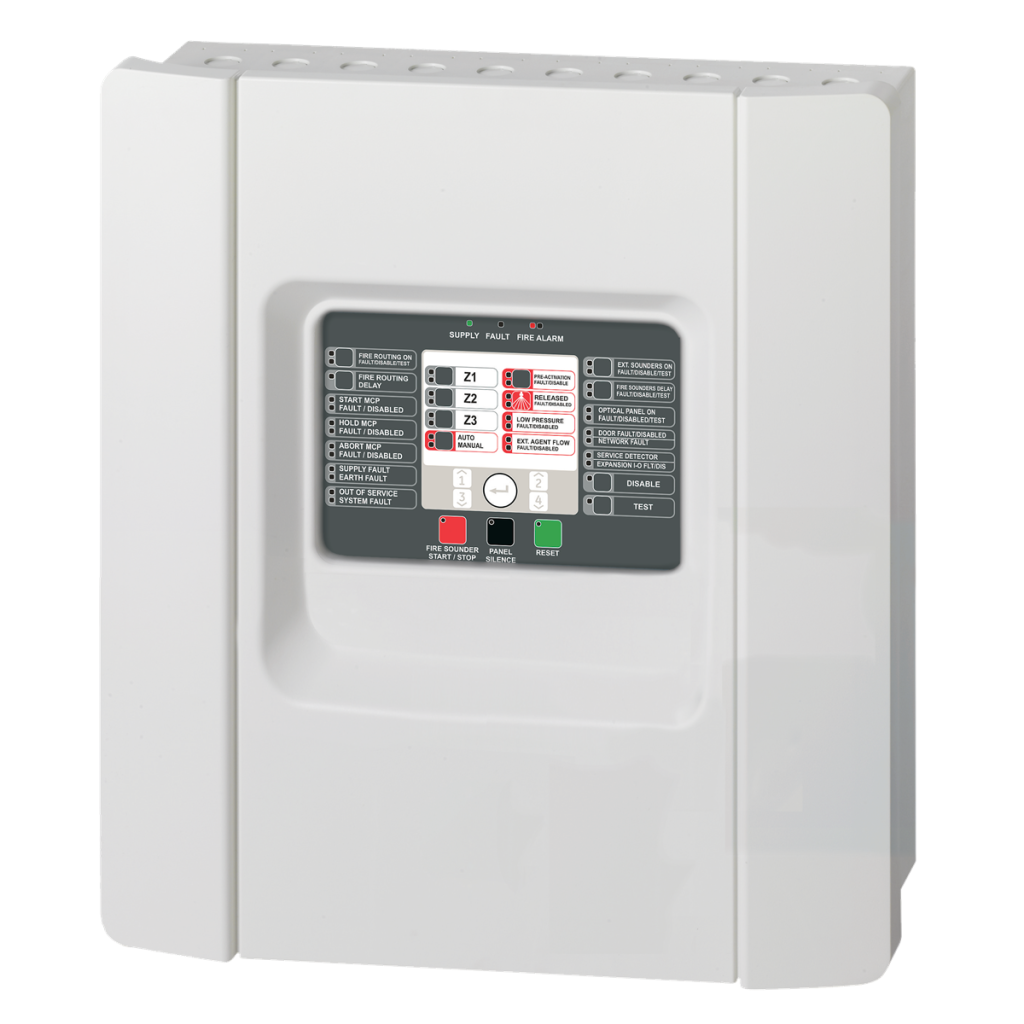

1X-X3-99: Konventionelle Löschanlagenzentrale mit 3 Löschbereichen gemäß EN12094

Die 1X-X3-99 Löschanlagenzentrale bietet eine fortschrittliche Architektur, die eine einfache und unkomplizierte Lösung für kleine bis mittelgroße Löschanwendungen ermöglicht. Sie ist mit einem modernen und eleganten Design ausgestattet, welches sich harmonisch in jede Umgebung einfügt.

Übersicht

Die 1X-X3-99 ist eine konventionelle Löschanlagenzentrale mit Benutzerschnittstelle und drei Löschbereichen gemäß EN12094. Sie ist für eine Notstromversorgung von maximal 2 x 12VDC/7,2 Ah ausgelegt und bietet zuverlässigen Schutz und einfache Bedienung.

Details

• Modernes, elegantes Design
• 3 Löschbereiche

Technische Spezifikationen

• Maximale Systemkapazität (Anzahl der Geräte): bis zu 96
• Netzteil: VAC
• Energieverbrauch: 4 A @ 24 VDC
• Betriebsspannung: 110 VAC @ 50 Hz oder 230 VAC @ 50 Hz (+10 / -15%)
• Kabeltyp: 3 x 1.5 mm² (Phase, Neutral, Erde)
• Aktueller Verbrauch: 3.15 A @ 110/1.5 A @ 240 VAC, 0.39 A (Ruhestrom, keine Geräte), 2.78 A (Alarmstrom, keine Geräte)
• Maximale Ringkapazität: 3
• Maximale Meldergruppenkapazität: bis zu 3
• Anzahl der Geräte pro Bereich: 20 max.
• Max. Last: 65 mA
• Kabelklasse: 40 Ohm (max. Widerstand), 500 nF (max. Kapazität)
• Standby Batterie: 2 x 12 V, 12 Ah (SLA)

Physikalische Spezifikationen

• Formfaktor: Mittel
• Abmessungen: 440 x 480 x 140 mm (B x H x T)
• Nettogewicht: 3.9 kg (ohne Batterie)
• Liefergewicht: 6 kg
• Farbe: Grau (RAL 7035)
• Montage: Oberflächenmontage
• Kabeleinführungen: Ø 20 mm - 20 / 2 / 26 (oben / unten / hinten)

Umweltbedingungen

• Betriebstemperatur: -5 bis +50°C
• Lagertemperatur: -20 bis +70°C
• Relative Luftfeuchtigkeit: 10 bis 95% nicht kondensierend
• Umgebung: Drinnen
• IP Klassifizierung: IP30

Regulative Spezifikationen

• Kompatibilität: CPD, RoHS, WEEE
• Zertifizierung: EN12094-1, EN54-13, EN54-2, EN54-4

Überwachte Eingänge

• Anzahl: 6
• Verwendung: MCP Start, MCP Hold, MCP Abort, Pressure Switch, Gas Flow, Door Monitor

Nicht überwachte Eingänge

• Anzahl: 2
• Verwendung: Auto/Manual mode, Remote Reset

Überwachte Ausgänge

• Anzahl: 4
• Verwendung: Fire Sounders, Extinguishing Sounders, Optical Indications, Actuator
• Benachrichtigung: 2 x 500 mA @ 24 VDC
• Visuelle Indikatoren: 1 x 500 mA @ 24 VDC
• Aktuator: 1 x 1 A @ 24 VDC

Nicht überwachte Ausgänge

• Anzahl: 4
• Verwendung: Hold Mode, Abort Mode, Manual Mode, Release Indication
• Spezifikation: 6 x 2 A @ 30 V

Hilfsstromversorgungsausgang

• Ausgangsspannung: 24 VDC (21 bis 28 VDC)
• Max. Last: 250 mA
