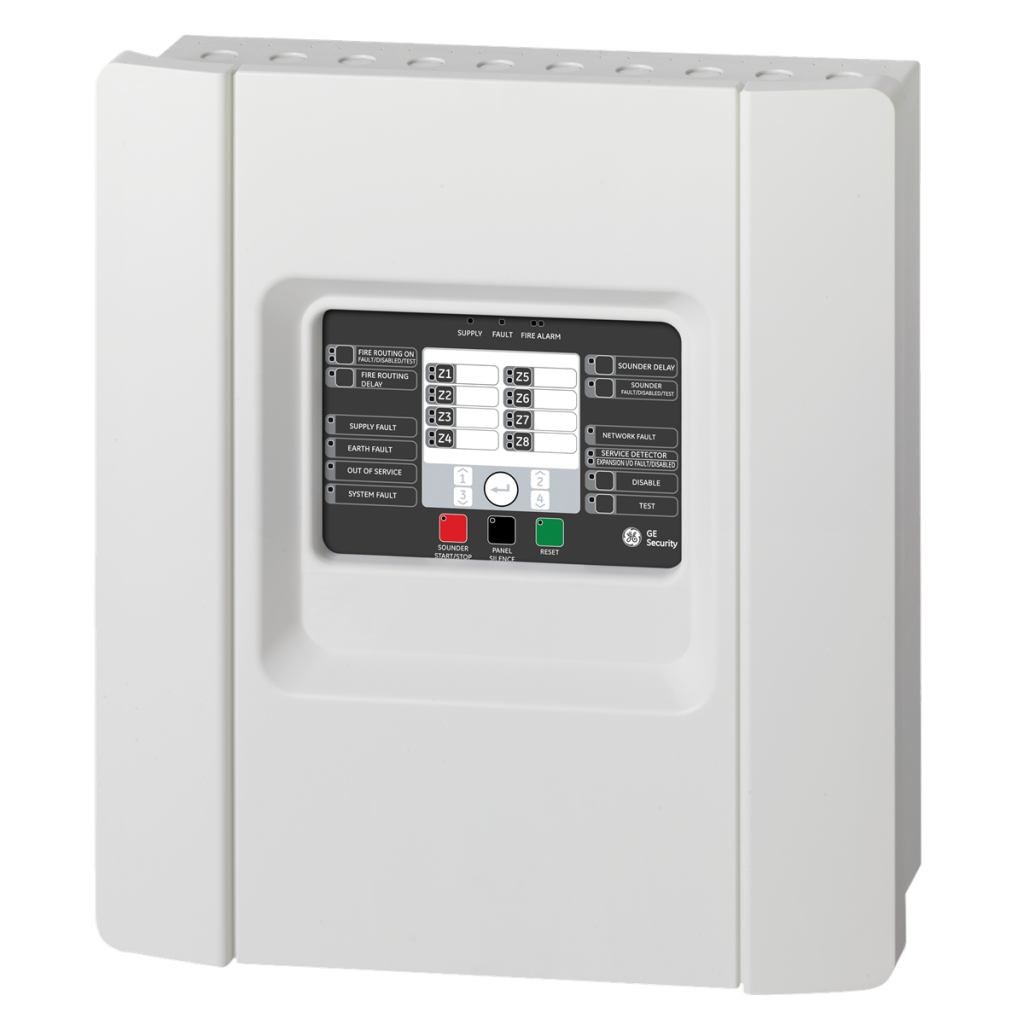

1X-F8-04: Konventionelle Brandmeldezentrale mit 8 Meldergruppen
Die 1X-F8-04 Brandmeldezentralen sind mit einer fortschrittlichen Konfigurationsarchitektur ausgestattet, die eine einfache und unkomplizierte Lösung für kleinere und mittlere konventionelle Anwendungen ermöglicht. Diese Zentralen zeichnen sich durch ein modernes, elegantes Design aus, das sich dank der leicht geschwungenen Frontklappe in nahezu jede Umgebung integriert. Die Bedienungselemente sind in der in schwarz gehaltenen Lexanfront integriert. Durch die Unterstützung verschiedener Melderbaureihen und Zubehör eignen sich diese vielseitig einsetzbaren und schnell zu installierenden Systeme ideal für kleine und mittelgroße Brandmelde-Errichterfirmen.
Die Zentrale
Die 1X-F8-04 ist eine konventionelle Brandmeldezentrale, die mit der lokalen Sprache geliefert wird und über 8 Meldegruppen verfügt, an denen bis zu 32 Geräte pro Meldergruppe angeschlossen werden können. Weiterhin verfügt die Zentrale über 4 überwachte Signalgeberausgänge sowie 2 potentialfreie Relaisausgänge für die allgemeine Signalisierung von Brand- und Störungsbedingungen. Zusätzlich stehen 2 durch den Benutzer konfigurierbare Eingänge für Überwachungs- und Steuerungsfunktionen zur Verfügung.
Optionen
Die Zentralen unterstützen zwei verschiedene Typen von optionalen Relaisplatinen: eine mit 4 Standardrelais und eine mit 4 überwachten Relais. Mittels dieser Platinen können die Zentralenausgänge um bis zu 16 zusätzliche Ausgänge erweitert werden.
Anerkennungen & Prüfzeichen
Die Produktlinie verfügt über die folgenden Zulassungen:
- EN54:2, EN54:4, CE und VdS Nr. G210006
- CPD Zertifizierung
- NEN2535, NBNS21-100 und BS5839-1 konform
- WEEE konform
- RoHS konform
Einzelheiten
- Modernes, elegantes Design
- Einfach entfernbare Baugruppen für eine schnelle und saubere Installation
- Werkseitig regionale Betriebsarten
- Normale & Melderkopfentnahme MG-Funktion
- Überwachte Alarmierungs- und Brandschutzausgänge
- EN54 konforme potentialfreie Brand- und Störungsrelais
- Klassenänderung, Tag/Nacht & abgesetzte Reseteinrichtungen
- 24VDC Nebenmelderausgang mit Resetfunktion
- Werkseitige Unterstützung spezieller Funktionen wie:
- EN54 konforme Benutzer Zugriffsebenen
- MG-Mischbetrieb
- Vollständige Zentralendiagnose
- Ein-Mann-Revision
- Überwachte Signalgeber- und Hauptmelderausgänge
- CleanMe™
- Optionale Standard- und überwachte Relaisplatinen
- VdS Anerkennung: G210006
Technische Spezifikationen
- Maximale Systemkapazität (Anzahl der Geräte): bis zu 1280
- Netzwerkgröße (Knoten): bis zu 8
- Netzteil: VAC
- Energieverbrauch: 4 A @ 24 VDC
- Betriebsspannung: 110 VAC @ 50 Hz oder 230 VAC @ 50 Hz (+10% -15%)
- Aktueller Verbrauch: 3.15 A @ 110/< 1.5 A @ 240 VAC, 80 mA (quiescent, keine Geräte), 160 mA (Alarm, keine Geräte)
- Maximale Ringkapazität: 8
- Maximale Meldergruppenkapazität: bis zu 8
- Betriebsspannung: 22 VDC (18 bis 24 VDC)
- Anzahl der Geräte pro Bereich: 32 max.
- Klasse: 65 mA (max. Load)
- Kabel Klasse: 40 ohm (max. cable resistance), 500 nF (max. cable capacitance)
- Anzahl Eingänge: 2
- Eingangstyp und Klasse: 100 ohm (max. cable resistance)
- Überwachungsspannung: -15 bis +28 VDC
- AUX-Spannung: 24 VDC (21 bis 28 VDC)
- Standby Batterie Kapazität: 2 x 12 V, 7.2 oder 12 Ah (SLA)
- Formfaktor: Mittel
- Abmessungen: 440 x 480 x 140 mm (W x H x D)
- Nettogewicht: 3.9 kg (ohne Batterie)
- Liefergewicht: 6 kg
- Farbe: Grau (RAL 7035)
- Montage: Oberflächenmontage
- Kabeleinführungen: Ø 20 mm - 20 / 2 / 26 (oben / unten / hinten)
- Betriebstemperatur: -5 bis +50°C
- Lagerungstemperatur: -20 bis +70°C
- Relative Luftfeuchtigkeit: 10 bis 95% nicht kondensierend
- Umgebung: Innen
- IP Klassifizierung: IP30
- Regulativ: CPD, RoHS, WEEE
- Zertifizierung: EN54-13, EN54-2, EN54-4
- Supervised Outputs: 4
- Load (max.): 500 mA
- Non Supervised Outputs: 2
- Load: 2 A @ 30 VDC
- Auxilliary Supply Output: Load (max.): 250 mA @ 25°C / 195 mA @ 40°C
